Общая характеристика
- Базовое основание B312NL предназначено для подключения пожарных извещателей серии ПРОФИ и извещателя 1151Е к шлейфу сигнализации по 4-х проводной схеме с использованием релейного модуля EOLR-1 в качестве оконечного элемента
- База B312NL рассчитаны на номинальное напряжение 12В
- Выходной сигнал "Пожар" формируется переключением контактов реле, возможно использование либо нормально замкнутых, либо нормально разомкнутых контактов
- Предусмотрена возможность проверки правильности монтажа шлейфа до установки извещателей
- Имеются контакты для подключения выносного оптического сигнализатора (ВОС), например типа RA400Z
- Возможна механическая блокировка извещателей в базовых основаниях, затрудняющая их несанкционированное снятие и обеспечивающая надежное крепление в условиях транспортной тряски при установке на подвижных объектах
Описание

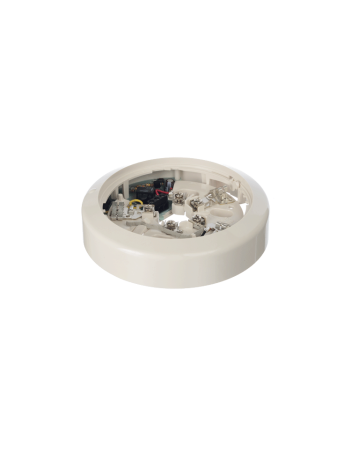

Базовое основание B312NL предназначено для подключения дымовых извещателей серии ПРОФИ и извещателя 1151Е к приемно-контрольным приборам пожарных и охранно-пожарных систем (ПКП) по 4-х проводной схеме, с раздельными сигнальными цепями и питания, или по 2-х проводной схеме. Формирование выходного сигнала производится переключением контактов реле в соответствии с изменением режима извещателя. Управляется реле непосредственно током потребления извещателя. База обеспечивает автоматический возврат извещателя из режима "Пожар" в дежурный режим. Сброс напряжения питания извещателя осуществляется путем замыкания транзисторным ключом его цепи питания в режиме "Пожар" примерно на 1,5 секунды через 7 секунд после включения. База B312NL рассчитана на номинальное напряжение 12В.
Между выводами базы 2 и 3, обеспечивающими разрыв шлейфа при снятии извещателя, установлен подпружиненный контакт, фиксирующийся в замкнутом и разомкнутом состояниях. Замыкание этих контактов в установленных и подключенных базах позволяет проверить (прозвонить) шлейфы сигнализации до установки извещателей. Размыкание контактов 2, 3 происходит автоматически при установке извещателя.

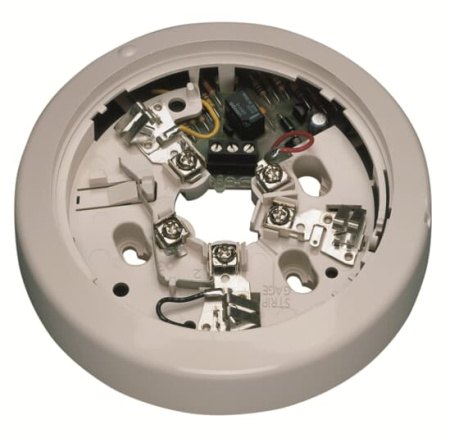

В базовом основании установлены невыпадающие винтовые контакты для подключения шлейфа и выносного оптического сигнализатора, например типа RA400Z. Все базы поставляются с винтами, зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Контакты реле выведены на отдельную колодку. Винтовые контакты базового основания допускают подключение проводников с максимальным сечением не более 2,5 мм2, а выходные контакты реле - одножильных проводников сечением не более 1,5 мм2, а многожильных - не более 1 мм2.
База B312NL позволяет защитить извещатель от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.
Технические характеристики:
| Напряжение питания | 10-15В |
| Ток в дежурном режиме (без тока извещателя) | 20 мкА |
| Ток в режиме ПОЖАР для серии ПРОФИ | 27 - 41 мА, при 12 В |
| Ток в режиме ПОЖАР для 1151E | 37 - 51 мА, при 12 В |
| Ток ВОС | 6 мА |
| Сопротивление замкнутых контактов, не более | 0,1 Ом |
| Максиальный ток контактов реле | 1 А, при 30В |
| Диаметр базы | 127 мм |
| Высота базы | 29 мм |
| Вес базы, не более | 96 г |
| Диапазон рабочих температур | -30°C +70°C |
| Допустимая относительная влажность | 95 % |
