Компактный

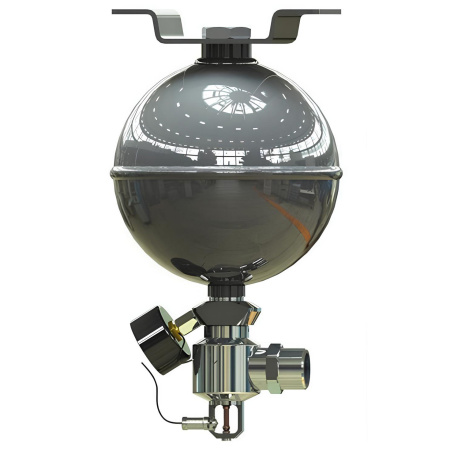

модуль газового пожаротушения Импульс 2-Т трубный (20-2-18) - Полностью заправлен газовым огнетушащим составом – хладоном R125, для тушения пожаров класса А, В, С и электрооборудования, находящегося под напряжением. Комплектация - потолочное или настенное крепление, рукав высокого давления длиной 500 мм., модифицированное ЗПУ - запорно-распылительное устройство (распылитель с тепловым замком в виде стеклянной колбы (t срабатывания 68 ºС), манометр, сигнализатор давления (в составе контактного манометра), электромеханический побудитель, руководство - техпаспорт, усиленная упаковочная коробка. Защита объема до 3 м3 в помещениях без постоянного присутствия людей.
Принцип работы модуля:После поступления сигнала от пожарного извещателя на приемно-контрольный прибор, последний формирует команду на срабатывание модуля (модулей) и пожарный прибор управления посылает электрический импульс на срабатывание электромеханического побудителя, шток которого при этом перемещается до механического контакта со стеклянной колбой, разрушая ее. При этом, клапан запорно-распылительного устройства открывается, и ГОС под действием рабочего давления не менее 1,0 МПа (10 кгс см-2) в сосуде модуля выбрасывается в защищаемую зону через распылитель. При падении давления в сосуде сигнализатор давления посылает сигнал на приемно-контрольный прибор о срабатывании модуля. В случае повышения температуры в защищаемой зоне при возникновении пожара до значений, выше температуры срабатывания теплового замка (>68°C), последний вскрывается, и модуль срабатывает самостоятельно, без сигнала от пожарного прибора управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ИМПУЛЬС-2,2Т (20-2-18) | ИМПУЛЬС-20,20Т (20-22,5-18) |
1. Вместимость сосуда модуля, л | 2,0 ±0,5 | 22,5 ±0,5 |
2. Защищаемый объем помещения в расчете на 1 модуль., куб. м. | 3,0 (to = 20oC) | 30,0 ( to = 20oC) |
3. Рабочее давление в модуле (в з-сти от Коэф. загрузки и температуры), bar | от 12 до 35 | от 12 до 35 |
4. Рабочее давление в модуле при температуре 20±2ºС, bar | 25 | 25 |
5. Расчетное давление сосуда модуля, bar | 55 | 55 |
6. Пробное давление сосуда модуля, bar | 71,0±0,5 | 71,0±0,5 |
7. Давление срабатывания предохранительной мембраны, bar | 50 ±5 | 50 ±5 |
8. Продолжительность приведения в действие при эл. пуске, с, не более | 2,0 | 2,0 |
9. Продолжительность выпуска заряда ГОС, с, не более | 10,0 | 10,0 |
10. Масса модуля конструктивная (без крепления), не более, кг | 5,0 | 12,0 |
11. Габариты мм, не более: ширина / высота / диаметр сосуда (обычный) Габариты, мм, не более: ширина / высота / диаметр сосуда (трубный) | 220 / 315 / 190
210 / 345 / 190
| 380 / 490 / 365
381 / 525 / 365
|
12. Диапазон температур эксплуатации модулей, ºС | от -10 до +50оС | от -10 до +50оС |
13. Температура разрушения теплового замка (колбы), ºС | 68±3 оС | 68±3 оС |
14. Ресурс срабатываний, не менее, раз | 5 | 5 |
15. Срок службы, не менее, лет | 10 | 10 |
Параметры электрической цепи электро-контактного манометра:
- напряжение постоянного тока, В
- сила тока, А |
от 6 до 36
от 0,1 до 0,3 |
от 6 до 36
от 0,1 до 0,3 |
Параметры электрического пуска модуля:
- напряжение пост. тока на контактах электро-механического побудителя, В
- ток срабатывания, А
- продолжительность приложения напряжения, с, не более
- внутреннее сопротивление, Ом |
от 2 до 35
от 0,17 до 0,5
1,0
от 9 до 14 |
от 2 до 35
от 0,17 до 0,5
1,0
от 9 до 14 |
Для зарядки модулей могут быть использованы Хладон 125 (С2F5H), Хладон 227ea (С3F7H) и другие, разрешенные к использованию в Российской Федерации, качество которых проверено и удостоверяется сертификатами соответствия установленного образца.
Рекомендованы для защиты следующих объектов:
- серверные; банковские хранилища;
- коттеджи, квартиры; гаражи; склады;
- окрасочные и сушильные камеры;
- модуль-контейнеры с оборудованием и аппаратурой;
- моторные отсеки локомотивов, судов и т.д.;
- помещения насосных по перекачке ЛВЖ-ГЖ;
- трансформаторные подстанции, электрощиты;
- помещения автосервиса;
- архивы, библиотеки, музей;
- дизель-генераторные;
- участки ремонта подвижного состава;
- контейнерные и помещения павильонов АЗС;
- технологические ниши с электрокабелями;
