Обозначение пожарного гидранта: нормы, схемы и правила маркировки

Пожарный гидрант — это элемент системы наружного противопожарного водоснабжения, обеспечивающий доступ пожарных подразделений к воде при тушении пожаров.

Чтобы пожарные могли быстро найти источник воды даже в условиях задымления, темноты или ограниченной видимости, важно правильно выполнить обозначение пожарного гидранта.

Неправильная или отсутствующая маркировка считается нарушением правил противопожарного режима и может повлечь административную ответственность.

Зачем нужно обозначение пожарных гидрантов

Главная цель маркировки — обеспечить быстрое обнаружение гидранта в случае пожара.

Согласно пункту 55 ППР РФ №1479 от 16.09.2020, владелец территории обязан:

• содержать гидранты в исправном состоянии;
• обеспечивать их доступность для пожарных машин;
• устанавливать знаки обозначения пожарных гидрантов в соответствии с действующими стандартами.

Без обозначения пожарные теряют драгоценное время на поиск колодца, что может стоить целого здания или человеческих жизней.

Нормативные документы

Правила, регламентирующие как обозначается пожарный гидрант, установлены следующими документами:

Эти документы обязательны для всех предприятий, организаций и управляющих компаний, эксплуатирующих наружные сети водоснабжения.

Как обозначается пожарный гидрант на местности

Согласно ГОСТ Р 12.4.026-2015, знак обозначения гидранта представляет собой прямоугольную табличку красного цвета с белой рамкой и символом — буквой “ПГ”.

Табличка размещается:

• на стенах зданий, столбах, ограждениях или специальных стойках;
• на высоте 1,5–2,5 метра от уровня земли;
• на расстоянии не далее 15 метров от самого гидранта.

Если колодец расположен в труднодоступном или скрытом месте, дополнительно устанавливают указатели направления — стрелки, показывающие, где находится гидрант.

Пример таблички обозначения пожарного гидранта

На практике часто используют светоотражающие таблички, чтобы знак был виден в темное время суток при освещении фарами пожарной машины.

Дополнительные обозначения на табличке

Чтобы обозначение было информативным, на табличке наносят цифровые параметры гидранта:

Обозначение пожарного гидранта на плане и схеме

Для инженерной документации и проектных чертежей существуют условные обозначения пожарных гидрантов по ГОСТ 21.204-93.

Пример визуального обозначения на плане:

ПГ-5 — гидрант №5 на линии D=150 мм, расстояние от опорного ориентира — 10 м.

Таблица условных обозначений пожарных гидрантов

Условное обозначение	Где применяется	Примечание
Круг с надписью “ПГ”	Генплан, карта объекта	Место установки гидранта
Круг с крестом	Схема водопровода	Гидрант подземного типа
Табличка с параметрами	Фасады, столбы	Расстояние и диаметр трубы
“ПГ” с цифрой (например, ПГ-1)	Документы МЧС, журналы проверок	Номер гидранта по учету

Правила установки и обслуживания табличек

В соответствии с СП 8.13130.2009, обозначение пожарных гидрантов должно:

1. Быть видимым в любое время суток. Для этого используют материалы со светоотражающим покрытием.
2. Располагаться на видимых участках, не закрытых деревьями, рекламой или инженерными конструкциями.
3. Быть устойчивым к атмосферным воздействиям — дождю, морозу, солнцу.
4. Иметь чёткие и разборчивые надписи.
5. Проверяться при ежегодной ревизии пожарных гидрантов. При повреждении таблички — она заменяется немедленно.

Как обозначается пожарный гидрант в документации

На всех объектах, где есть внешние водопроводы, должны вестись:

• Журнал учёта пожарных гидрантов;
• Схема расположения ПГ на территории;
• План наружного водоснабжения;
• Акты испытаний и проверок.

В каждом из этих документов обозначение гидранта должно соответствовать реальному местоположению на местности.

Несоответствие табличек и схем часто становится причиной штрафов при проверках МЧС.

Пример оформления обозначения на плане

Допустим, на предприятии установлен гидрант на расстоянии 80м от здания.

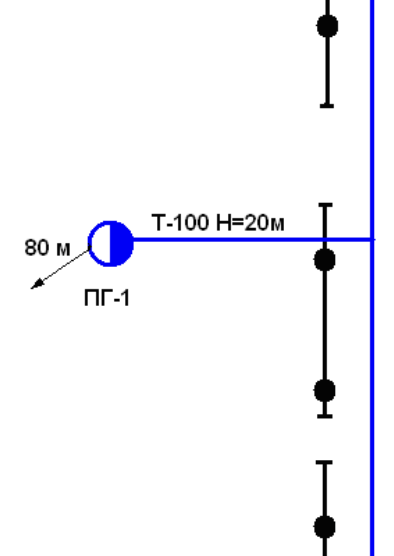

Тогда на плане обозначение будет следующим:

А на самой схеме или чертеже гидрант обозначается кружком с индексом ПГ-1 и привязкой к ближайшим ориентирам.

Ответственность за отсутствие обозначений

Согласно КоАП РФ ст. 20.4 отсутствие обозначений пожарных гидрантов или повреждение табличек предусмотрены штрафы:

• для должностных лиц — от 6 000 до 15 000 рублей
• юридических лиц — от 150 000 до 200 000 рублей

Кроме того, инспектор МЧС может выдать предписание об устранении нарушений в срок до 30 дней.

Практические рекомендации

Чтобы избежать штрафов и обеспечить безопасность, специалисты рекомендуют:

• использовать таблички из алюминиевого композита или оцинкованной стали с плёночным покрытием;
• выполнять дублирующие указатели направления, если гидрант скрыт от прямой видимости;
• наносить краску на крышку колодца (красную с белым кругом) — это помогает пожарным быстрее сориентироваться;
• обновлять обозначения не реже 1 раза в 2 года или после любых работ по благоустройству.

Вывод

Теперь вы знаете, как обозначается пожарный гидрант на местности, в документации и на чертежах.

Правильное обозначение — это не просто требование нормативов, а жизненно важный элемент системы пожарной безопасности.

Он помогает пожарным найти источник воды за считанные секунды, а значит, может спасти не одно здание и не одну жизнь.

Регулярно проверяйте состояние знаков и табличек, обновляйте схемы и помните: четкое обозначение — это основа эффективного реагирования на пожар.
