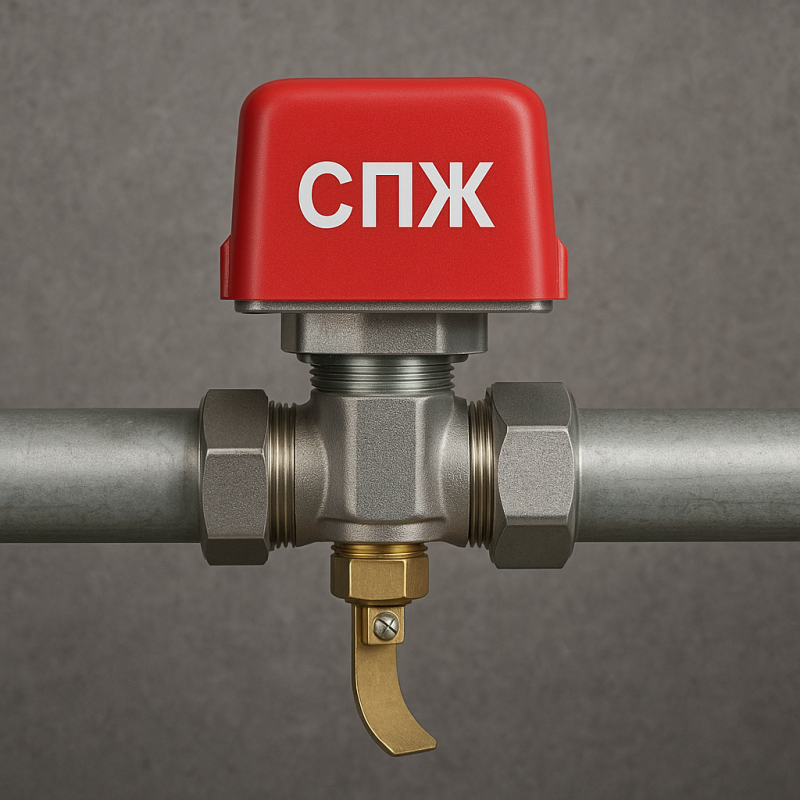

СПЖ в системах пожаротушения: расшифровка, назначение и принцип работы сигнализатора потока жидкости
Аббревиатура СПЖ означает сигнализатор потока жидкости — важнейший элемент в системах автоматического водяного и пенного пожаротушения.
Главная функция устройства — контроль движения воды или раствора пенообразователя по трубопроводу.
СПЖ фиксирует момент начала расхода жидкости и передаёт сигнал на прибор управления, оповещение или пуск автоматической установки.
Проще говоря, сигнализатор потока жидкости — это "датчик", который «понимает», что огнетушащее вещество действительно начало двигаться по системе и пожаротушение запущено.
Назначение сигнализатора потока жидкости
Основная задача СПЖ в системах пожаротушения — обеспечение достоверного контроля работы системы.
Он позволяет определить:
- факт подачи воды (или пены) в зону тушения;
- направление потока жидкости;
- наличие давления и расхода;
- время срабатывания системы после команды запуска.
Без этого элемента невозможно корректно отслеживать эффективность и исправность пожарной установки, особенно в автоматических комплексах (АУПТ, АСПТ).
Где применяется СПЖ
Сигнализаторы потока жидкости используются:
- в автоматических водяных и пенных установках пожаротушения;
- в спринклерных и дренчерных системах;
- в системах технического водоснабжения пожарных кранов;
- в резервных магистралях насосных станций.
Устанавливаются СПЖ на каждом участке распределительной линии — обычно за запорной арматурой и перед узлом защиты (спринклеры, дренчеры, форсунки).
Принцип работы сигнализатора потока жидкости
Принцип работы устройства основан на механическом отклонении лопасти под воздействием потока жидкости.
Когда в трубопроводе начинается движение воды, поток нажимает на лопасть, которая:
- воздействует на контактный датчик (геркон, микропереключатель);
- передаёт сигнал на приёмно-контрольный прибор (ППКП) или контроллер системы;
- активирует звуковое или световое оповещение о начале тушения.
После прекращения потока лопасть возвращается в исходное положение при помощи возвратной пружины.
Конструкция СПЖ
Типовой сигнализатор потока жидкости состоит из следующих узлов:
| Элемент | Назначение |
| Корпус | герметичная часть, врезается в трубопровод |
| Лопасть (чувствительный элемент) | реагирует на движение жидкости |
| Пружина возврата | возвращает лопасть в исходное положение |
| Контактная группа (геркон/микропереключатель) | формирует электрический сигнал |
| Регулировочный винт | задаёт чувствительность и момент срабатывания |
| Уплотнительное кольцо | предотвращает протечки |
Корпус обычно изготавливается из латуни, нержавеющей стали или высокопрочного пластика, что обеспечивает устойчивость к коррозии и гидроударам.
Виды сигнализаторов потока жидкости
Существует несколько типов СПЖ пожаротушения, различающихся по конструкции и способу срабатывания:
| Тип СПЖ | Принцип действия | Область применения |
| Механический (лопастной) | механическое отклонение лопасти потоком воды | водяные и пенные системы |
| Турбинный | вращение крыльчатки, сигнал с датчика Холла | установки с постоянным давлением |
| Ультразвуковой | фиксирует разницу скорости распространения звука в потоке | чувствительные системы с малым расходом |
| Электромагнитный | изменение электромагнитного поля при прохождении жидкости | технологические системы с контролем проводимости |
| Реле давления (аналог СПЖ) | срабатывает при изменении давления | резервные насосные линии |
Наиболее распространённый тип в пожаротушении — лопастной механический сигнализатор, обеспечивающий надёжность и простоту обслуживания.
Условия установки СПЖ
Чтобы сигнализатор потока жидкости корректно фиксировал движение воды, необходимо соблюдать требования монтажа:
- устанавливать на горизонтальных участках трубопровода;
- расстояние от ближайших отводов или изгибов — не менее 5 диаметров трубы до и 3 после;
- направление потока должно совпадать со стрелкой на корпусе;
- при монтаже учитывать положение чувствительного элемента по центру трубы;
- не допускать вибрации или перекоса корпуса;
- герметично закрывать контактную часть.
Нарушение этих правил часто приводит к ложным срабатываниям или, наоборот, отсутствию сигнала при начале тушения.
Электрическая схема подключения
Контактная группа СПЖ может работать в двух режимах:
- Нормально разомкнутый контакт (НР) — замыкается при движении воды.
- Нормально замкнутый контакт (НЗ) — размыкается при движении воды.
Сигнал подаётся на приёмно-контрольный прибор (ППКП) или модуль автоматики.
При этом контролируется:
- факт срабатывания;
- наличие сигнала обратной связи;
- время от команды запуска до появления потока (в секундах).
Некоторые современные модели имеют регулируемую задержку срабатывания (5–90 секунд), чтобы исключить ложные сигналы при гидроударах.
Примеры распространённых моделей СПЖ
| Модель | Диаметр, мм | Тип контакта | Особенности |
| СПЖ-25М | 25 | НР/НЗ | классический механический тип |
| СПЖ-50У | 50 | НР | повышенная чувствительность, IP65 |
| Viking VSR | 25–150 | НР/НЗ | регулируемая задержка 5–90 с |
| Tyco WFDTN | 32–100 | сухой геркон | для систем с низким давлением |
| СПЖ Aquatec-50 | 50 | микропереключатель | используется в спринклерных установках |
Проверка работоспособности и обслуживание
Техническое обслуживание СПЖ выполняется в рамках ежеквартальных и годовых регламентов.
Проверка включает:
- Внешний осмотр — отсутствие повреждений, следов коррозии и утечек.
- Проверку электрических контактов — тестирование сигнала на ППКП.
- Имитацию потока воды (контрольное открытие задвижки).
- Очистку лопасти и корпуса.
- Проверку герметичности уплотнений.
Результаты фиксируются в журнале эксплуатации систем противопожарной защиты.
Возможные неисправности и способы устранения
| Неисправность | Возможная причина | Решение |
| Нет сигнала при движении воды | загрязнение или поломка лопасти | очистить, заменить элемент |
| Ложные срабатывания | вибрация, гидроудар, неправильный монтаж | установить демпферы, перенастроить чувствительность |
| Протечка через корпус | износ уплотнителей | заменить прокладки |
| Не возвращается в исходное положение | повреждена пружина | заменить пружину |
| Постоянный сигнал | короткое замыкание или заедание лопасти | проверить электрическую схему, очистить корпус |
Значение СПЖ в системе пожаротушения
Без корректно работающего сигнализатора потока жидкости система пожаротушения не может считаться полноценной.
СПЖ выполняет функции:
- контроля запуска системы;
- обратной связи для автоматики;
- подтверждения подачи воды в зону пожара;
- учёта времени отклика и тестирования исправности.
Кроме того, сигнал СПЖ используется для:
- автоматического включения насосов;
- активации сирен и световых табло «ПОЖАР»;
- формирования отчётов и протоколов в системах диспетчеризации.
Требования к подбору и сертификации СПЖ
При выборе устройства необходимо учитывать:
- Тип системы (спринклерная, дренчерная, водяная, пенная).
- Диаметр трубопровода — подбирается по таблице производителя.
- Материал трубопровода (сталь, оцинковка, пластик).
- Температуру и давление — до 1,6 МПа, температура воды от +5 до +70 °C.
- Класс защиты корпуса — не ниже IP54, для влажных помещений IP65.
- Сертификат соответствия ТР ЕАЭС 043/2017 «О требованиях пожарной безопасности».
Использование несертифицированных сигнализаторов запрещено — это нарушает требования МЧС РФ и может привести к отказу системы в момент пожара.
Советы по выбору сигнализатора потока жидкости
- Для малых диаметров (25–50 мм) подойдут отечественные СПЖ с механическим принципом.
- Для больших линий (100–150 мм) — лучше использовать модели Viking, Tyco или Aquatec.
- Для агрессивных сред (например, пенные растворы) выбирают корпус из нержавеющей стали.
- Для умных систем пожаротушения — модели с регулируемой задержкой и цифровым выходом.
При монтаже важно предусмотреть байпасную линию или дренажный кран для обслуживания без остановки системы.
Типы СПЖ и рекомендуемые области применения
| Тип СПЖ | Принцип работы | Рекомендуемые объекты применения | Особенности |
| СПЖ-25М (лопастной механический) | Лопасть отклоняется потоком жидкости, замыкая контакт | Офисные здания, жилые комплексы, небольшие склады | Простая конструкция, высокая надёжность |
| СПЖ-50У (усиленный корпус) | Механическое отклонение лопасти + возвратная пружина | Производственные цеха, серверные, объекты с повышенной вибрацией | Устойчив к гидроударам и пульсациям давления |
| СПЖ Aquatec-50 / Aquatec-80 | Герконовый контакт, защита IP65 | Спринклерные и дренчерные установки, торговые центры | Совместим с системами диспетчеризации |
| Tyco WFDTN | Микропереключатель с регулируемой задержкой (5–90 сек.) | Крупные промышленные объекты, насосные станции | Исключает ложные срабатывания при гидроударах |
| Viking VSR | Лопастной, электрический выход на ППКП | Системы автоматического пожаротушения (АУПТ, АСПТ) | Поддерживает двойной контакт (НР/НЗ), высокая точность |
| СПЖ из нержавеющей стали (корпус AISI 304) | Механическое действие с повышенной стойкостью к средам | Объекты с пенообразователями, химические производства | Устойчив к агрессивным жидкостям и коррозии |
| Ультразвуковой СПЖ | Измеряет скорость распространения звука в потоке | Наукоёмкие объекты, лаборатории, системы с чистой водой | Не имеет подвижных частей, минимальное обслуживание |
| Электромагнитный СПЖ | Реагирует на изменение магнитного поля жидкости | Насосные станции, резервуары, технологические системы | Высокая чувствительность, требуется электропитание |
Заключение
СПЖ — это сигнализатор потока жидкости, ключевой элемент автоматических установок пожаротушения.
Он обеспечивает контроль движения огнетушащего вещества, передачу сигнала о начале тушения и подтверждение исправной работы системы.
Корректный подбор и установка СПЖ гарантируют:
- своевременное обнаружение подачи воды;
- отсутствие ложных срабатываний;
- надёжность и устойчивость системы в критических условиях.
Именно благодаря сигнализатору потока жидкости оператор и автоматика получают точную информацию о запуске пожаротушения, что позволяет быстро реагировать и спасать имущество, а порой и жизни.
