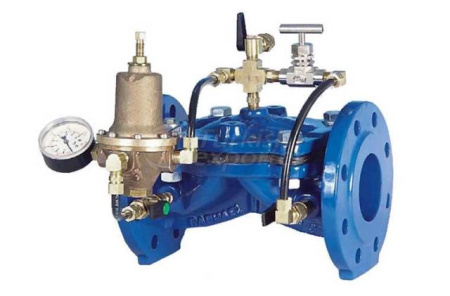

Регуляторы давления моделей RAF60 (проходного типа) и RAF60A (углового типа) – регуляторы с пилотным управлением. В состав пилотного клапана входит мембрана с пружинным возвратным механизмом, чувствительная к воздействию давления на выходе из клапана. Пружина клапана заранее устанавливается на необходимое понижение давления. Регулятор давления поддерживает постоянное давление на выходе вне зависимости от изменения расхода воды.
ПРИМЕНЕНИЕ
Регуляторы давления RAF60/RAF60А рекомендуется использовать в основных системах подачи воды со средним номинальным значением давления. Двухходовая конфигурация пилотного клапана в комплекте с диафрагмой главного клапана дает возможность устанавливать и регулировать выходное давление.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон рабочих температур: -10°С – +80°С.
- Материалы:
- Корпус и крышка – ковкий чугун с Rilsan (Nilon11), эпоксид или эмаль – спецзаказ.
- Болты и гайки: оцинкованная сталь.
- Диафрагма: натуральный каучук.
- Рабочее давление: 16 бар (максимум).
- Габаритные размеры регулятора показаны на рис. С1
ПРИНЦИП РАБОТЫ
Регулятор давления RAF60/RAF60A приводится в действие давлением воды и контролируется пилотным клапаном. Когда давление на выходе ниже, чем это необходимо, регулятор автоматически открывается, в обратном случае регулятор автоматически закрывается. Когда избыточное давление попадает в контрольную камеру, находящуюся над диафрагмой, регулятор закрывается. В противном случае регулятор будет открываться благодаря давлению, действующему под диафрагмой.
УСТАНОВКА
Ручная установка: Чтобы открыть регулятор, закройте краны 1 и 2 (см. рис. В) и откройте выходное отверстие 3. Чтобы закрыть регулятор, откройте кран 1 и закройте кран 2 и выходное отверстие 3.
Автоматическая установка: Когда выходное давление ниже, чем давление в пилотной пружине, контрольная камера регулятора перекрывает выходной поток, как показано на рисунке В – регулятор открыт. Когда давление на выходе поднимается выше заданного значения, мембрана вынуждена поднять закрывающий порт 2, в результате чего регулятор закрывается, давление на выходе уменьшается.
Регулировка: Для контроля рабочей скорости регулятора RAF60/RAF60A используйте игольчатый клапан А (см. рис. В). Для регулирования выбранного давления используйте регулирующий болт.
