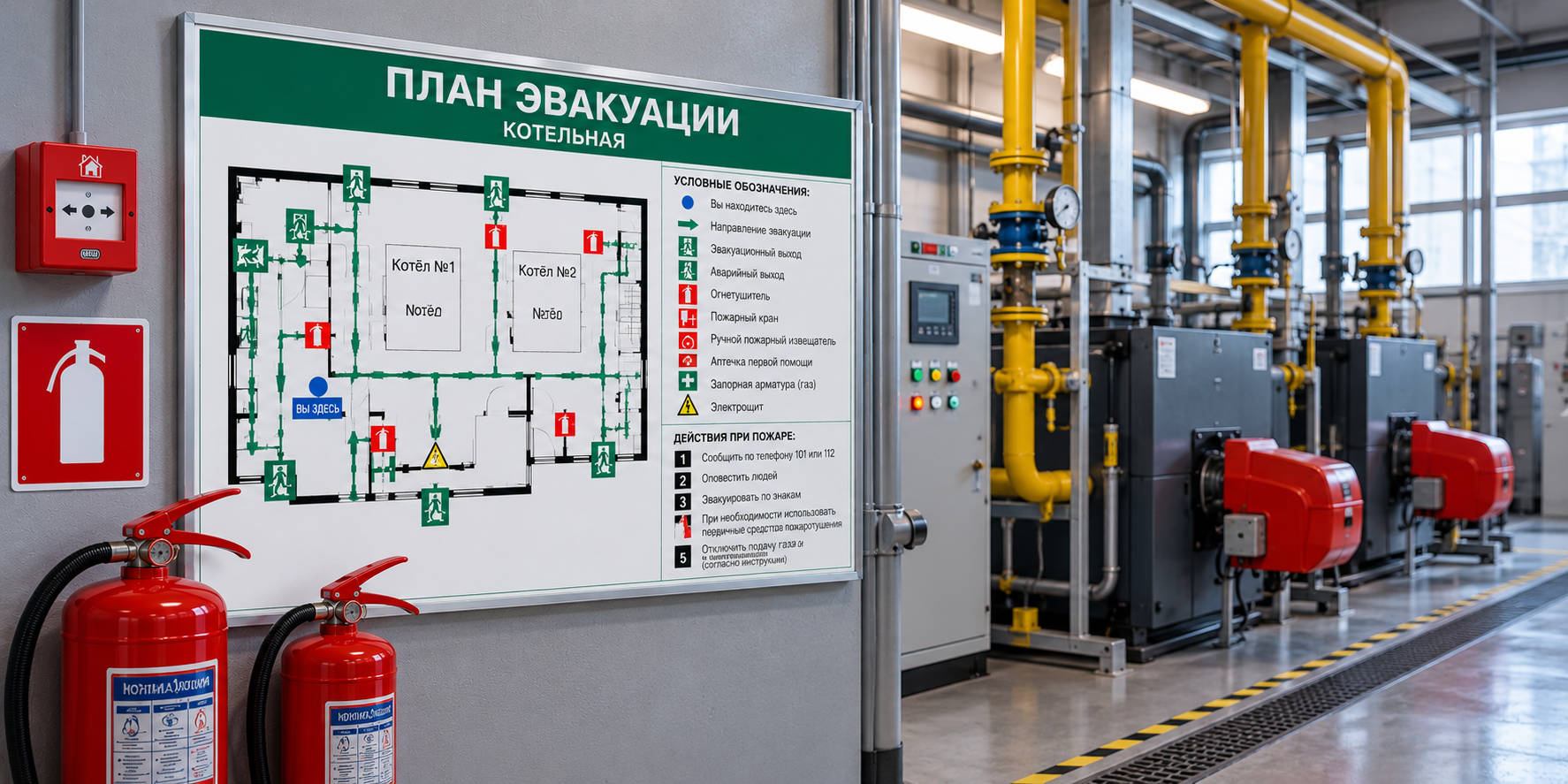

План эвакуации для котельной: как разработать и чем оснастить объект

План эвакуации для котельной: как разработать и чем оснастить объект

Котельная — технический объект, при эксплуатации которого необходимо учитывать повышенные температуры, горючее топливо, электрооборудование и оборудование, работающее под давлением. В зависимости от типа котельной возможны риски пожара, загазованности и образования взрывоопасных смесей. Поэтому организация безопасной эвакуации персонала имеет особое значение.

План эвакуации для котельной помогает определить расположение выходов, предусмотренных маршрутов движения и средств противопожарной защиты. Однако необходимость его разработки зависит от характеристик объекта и применимых нормативных требований.

Разберём, когда план эвакуации обязателен, какие сведения следует включать в графическую и текстовую части, как учитывать особенности котельного оборудования и чем оснащать помещение для обеспечения пожарной безопасности.

Дополнительную информацию об организации защиты таких объектов можно найти в статье «Пожарная безопасность в котельной: требования, оборудование и практические решения».

Когда план эвакуации для котельной обязателен

Основным документом, определяющим обязательность размещения планов эвакуации, являются Правила противопожарного режима в Российской Федерации, утверждённые постановлением Правительства РФ от 16 сентября 2020 года № 1479.

В соответствии с пунктом 5 Правил руководитель организации обеспечивает наличие планов эвакуации людей при пожаре, размещённых на видных местах:

• на объектах защиты с массовым пребыванием людей, за исключением жилых домов;
• на объектах защиты с рабочими местами на этаже для 10 и более человек.

К объектам с массовым пребыванием людей относятся объекты, на которых могут одновременно находиться 50 и более человек.

Важно: само наличие котельной не означает, что для неё обязательно требуется отдельный графический план эвакуации. Необходимо учитывать назначение здания, количество людей, организацию рабочих мест и другие применимые требования.

Котельная в составе большого здания

Если котельная расположена в производственном, административном, общественном или ином здании, необходимо оценивать требования к объекту защиты в целом.

При наличии установленных оснований в здании должны размещаться планы эвакуации. При этом отображение помещения котельной и предусмотренных маршрутов выхода зависит от планировки и выбранного вида плана.

Наличие общего плана здания не всегда означает необходимость отдельной локальной схемы непосредственно в котельной.

Отдельно стоящая котельная

В небольшой отдельно стоящей котельной с ограниченным количеством персонала установленные критерии обязательности планов могут не выполняться.

Однако это не отменяет требований к безопасной эксплуатации оборудования, свободному состоянию эвакуационных путей, противопожарным инструктажам и наличию необходимых инструкций.

Для сложной по планировке котельной графическая схема может быть полезной дополнительной мерой, даже если её размещение не является обязательным.

Котельная как опасный производственный объект

Если котельная относится к опасным производственным объектам, дополнительно учитываются требования промышленной безопасности, применимые к соответствующему оборудованию и условиям эксплуатации.

При этом необходимо различать план эвакуации людей при пожаре, производственные инструкции, документы по промышленной безопасности и планы мероприятий по локализации и ликвидации последствий аварий, если последние требуются для конкретного объекта.

Эти документы имеют разное назначение и не заменяют друг друга автоматически.

Заказать разработку и изготовление плана эвакуации можно с учётом фактической планировки здания и предусмотренных путей выхода.

Нормативные документы для разработки плана эвакуации котельной

При подготовке схемы необходимо учитывать как требования к оформлению планов, так и нормы, регулирующие эвакуационные пути, пожарную безопасность и эксплуатацию котельного оборудования.

Нормативный документ	Что регулирует
Постановление Правительства РФ № 1479	Правила противопожарного режима, обязательность планов эвакуации, содержание путей выхода и оснащение объектов первичными средствами пожаротушения
Федеральный закон № 123-ФЗ	Общие требования пожарной безопасности, классификацию пожаров и основные требования к противопожарной защите
СП 1.13130.2020	Эвакуационные пути и выходы
СП 12.13130.2009	Определение категорий помещений и зданий по взрывопожарной и пожарной опасности
СП 10.13130.2020	Требования к внутреннему противопожарному водопроводу в пределах области применения
ГОСТ 34428-2018	Требования к фотолюминесцентным эвакуационным системам, включая соответствующие планы эвакуации
ГОСТ 12.4.026-2015	Сигнальные цвета, знаки безопасности и сигнальную разметку
ГОСТ Р 59641-2021	Размещение, техническое обслуживание и ремонт первичных средств пожаротушения
Приказ МЧС России № 1120 от 16.12.2024	Порядок противопожарных инструктажей и требования к обучению отдельных категорий лиц

Для конкретной котельной могут дополнительно применяться профильные нормы проектирования, требования к газовому оборудованию, промышленной безопасности и эксплуатации тепловых энергоустановок.

Перед использованием нормативных положений необходимо проверять действующие редакции документов и их область применения.

Что должно быть на плане эвакуации котельной

План эвакуации представляет собой графическую и текстовую информацию, необходимую для ориентирования людей и организации действий при пожаре.

Если план разрабатывается в составе фотолюминесцентной эвакуационной системы, учитывают требования ГОСТ 34428-2018.

Графическая часть

В зависимости от вида плана и особенностей объекта на схеме отображают:

• контуры помещения или соответствующего этажа;
• стены, перегородки, дверные проёмы и предусмотренные проходы;
• лестницы и лестничные клетки при их наличии;
• эвакуационные выходы;
• предусмотренные маршруты движения людей;
• аварийные выходы с соответствующими обозначениями, если это необходимо;
• место размещения конкретного экземпляра плана — «Вы находитесь здесь»;
• места установки огнетушителей, подходящих для котельной;
• пожарные краны при наличии внутреннего противопожарного водопровода;
• ручные пожарные извещатели и другие предусмотренные средства противопожарной защиты;
• средства связи, спасения и оказания первой помощи в предусмотренных случаях;
• условные обозначения.

Отдельное внимание уделяют соответствию схемы фактическому расположению оборудования. Если огнетушитель, пожарный кран или выход перемещён, необходимо проверить актуальность плана.

Нужно ли показывать газовые задвижки и аварийные выключатели

Для персонала котельной важно знать расположение устройств аварийного отключения оборудования и подачи топлива.

Однако не следует автоматически включать все технологические элементы в стандартный план эвакуации: большое количество дополнительных обозначений может ухудшить его читаемость.

Расположение запорной арматуры, аварийных кнопок и электрощитов целесообразно отражать в предусмотренных технологических схемах и производственных инструкциях.

Если дополнительная информация включается в план эвакуации, её состав и обозначения необходимо согласовать с проектной документацией и применимыми требованиями.

Текстовая часть

Текстовая часть плана должна содержать предусмотренные сведения о действиях людей при пожаре.

В частности, она может отражать:

• порядок сообщения о пожаре;
• способы оповещения работников;
• последовательность действий при обнаружении возгорания;
• порядок эвакуации;
• действия ответственных лиц;
• правила использования первичных средств пожаротушения в пределах безопасных действий;
• другие необходимые мероприятия.

При этом детальный порядок аварийной остановки котлов, прекращения подачи топлива, отключения электрооборудования и других технологических операций должен определяться соответствующими производственными инструкциями.

Не допускается рекомендовать неподготовленному работнику выполнять опасные операции с газовым оборудованием во время пожара. При непосредственной угрозе жизни приоритетом является безопасная эвакуация и вызов экстренных служб.

Общие рекомендации приведены в статье «Правила эвакуации при пожаре: как правильно покинуть здание».

Особенности планирования эвакуации из котельной

При разработке схемы необходимо учитывать назначение помещения, используемое топливо, количество работников и особенности технологического оборудования.

Категория помещения по взрывопожарной и пожарной опасности

Категорирование помещений, на которые распространяются соответствующие требования, выполняется по установленной методике, в том числе с применением СП 12.13130.2009.

Категорию нельзя определять только по названию котельной или виду топлива.

Для расчёта учитывают характеристики веществ и материалов, их количество, условия обращения и другие параметры, предусмотренные методикой.

Категория помещения влияет на выбор противопожарных решений, но сама по себе не определяет все требования к эвакуационным выходам.

Количество и расположение выходов

Необходимое количество эвакуационных выходов и их параметры определяются по применимым требованиям, прежде всего СП 1.13130.2020, с учётом характеристик конкретного объекта.

При проверке учитывают:

• назначение помещения;
• категорию по взрывопожарной и пожарной опасности, если она подлежит определению;
• количество работников;
• площадь и планировку;
• расположение оборудования;
• длину и ширину предусмотренных путей эвакуации;
• конструкцию и направление открывания дверей;
• проектные решения.

Нельзя устанавливать универсальное требование о двух выходах для любой котельной без анализа применимых норм.

Направление открывания дверей

Требования к направлению открывания дверей на путях эвакуации определяются нормативными документами с учётом предусмотренных исключений.

При проверке необходимо учитывать назначение помещения, количество людей и особенности проектного решения.

Нельзя автоматически считать, что любая дверь котельной должна открываться исключительно наружу независимо от характеристик объекта.

Высокая скорость развития опасной ситуации

Даже если расстояние до выхода небольшое, при аварии в котельной опасные факторы могут развиваться быстро.

В зависимости от вида оборудования возможны:

• загазованность;
• образование горючей газовоздушной смеси;
• интенсивное тепловыделение;
• задымление;
• повреждение трубопроводов и оборудования;
• повышение давления и другие аварийные явления.

Поэтому работники должны знать не только маршруты выхода, но и признаки опасной ситуации, способы оповещения и порядок действий, установленный инструкциями.

Сравнение с обычными помещениями

Аспект	Обычное помещение	Котельная
Характерные опасности	Пожар, задымление, воздействие высокой температуры	Дополнительно возможны загазованность, аварии оборудования под давлением и образование взрывоопасных смесей
Действия персонала	Оповещение, эвакуация, вызов пожарной охраны	Те же действия; технологические операции — только по производственным инструкциям и при отсутствии угрозы жизни
Эвакуационные выходы	По применимым нормам и проекту	По применимым нормам и проекту с учётом характеристик котельной
Противопожарное оборудование	По требованиям к объекту	С учётом используемого топлива, электрооборудования и предусмотренных проектом систем защиты
Средства защиты органов дыхания	По требованиям и условиям эксплуатации	По оценке рисков с обязательной проверкой защитных свойств изделий

Чем оснастить котельную: средства пожаротушения и защиты

Наличие плана эвакуации не заменяет противопожарное оборудование.

Состав и количество средств защиты определяются действующими требованиями, характеристиками помещения, видом топлива и проектной документацией.

Огнетушители для котельной

При выборе огнетушителей учитывают возможные классы пожара и характеристики оборудования.

В котельной могут находиться горючие жидкости, газовое оборудование, электроустановки и другие материалы, требующие разных способов тушения.

Для отдельных объектов могут рассматриваться:

• Порошковые огнетушители. В зависимости от типа заряда и маркировки могут применяться для тушения различных классов пожара.
• Углекислотные огнетушители. Могут использоваться для определённых видов возгораний, в том числе на электрооборудовании, если это допускается характеристиками изделия.
• Передвижные огнетушители. Применяются в случаях, когда требуются соответствующие огнетушащая способность и запас огнетушащего вещества.

Выбор типоразмеров ОП-4, ОП-5, ОП-8, ОУ-3 или ОУ-5 без анализа конкретного объекта нельзя считать универсальным нормативным решением.

Подробный разбор представлен в статье «Какой должен быть огнетушитель в котельной: выбор, нормы и практика оснащения».

Также полезны материалы «Что тушат углекислотными огнетушителями» и «Огнетушители для предприятия».

Особенности тушения пожаров в газовой котельной

При горении газа особую опасность представляет ситуация, когда пламя погашено, но подача газа продолжается.

Это может привести к накоплению горючей смеси и созданию угрозы взрыва.

Поэтому действия при возгорании газового оборудования должны соответствовать утверждённым инструкциям, учитывающим безопасный порядок прекращения подачи топлива.

Самостоятельное тушение допускается только при наличии соответствующей подготовки, подходящего средства пожаротушения и отсутствии угрозы для человека.

При опасной загазованности, угрозе взрыва или интенсивном пожаре необходимо покинуть опасную зону и вызвать экстренные службы.

Размещение и обслуживание огнетушителей

Огнетушители необходимо размещать в доступных местах, где они защищены от недопустимых температурных воздействий и механических повреждений.

При выборе места установки учитывают:

• возможность быстрого доступа;
• удалённость от возможных очагов пожара в пределах применимых требований;
• отсутствие препятствий на путях эвакуации;
• температурные ограничения изготовителя;
• воздействие нагретых поверхностей и трубопроводов;
• необходимость обозначения места размещения.

Подробнее об этом рассказано в статье «Как должен быть установлен огнетушитель».

Правила хранения рассмотрены в материале «Где хранят огнетушители: требования и типичные ошибки».

Для организации технического обслуживания можно обратиться в раздел «Обслуживание средств пожарной безопасности».

Самоспасатели и средства защиты органов дыхания

При пожаре персонал может подвергаться воздействию дыма и токсичных продуктов горения.

В зависимости от условий эксплуатации объекта могут предусматриваться соответствующие самоспасатели и другие средства индивидуальной защиты органов дыхания.

При выборе необходимо учитывать:

• назначение изделия;
• перечень опасных веществ, от которых оно обеспечивает защиту;
• срок защитного действия;
• условия применения;
• температурные ограничения;
• требования к хранению;
• подготовку персонала.

Важно: самоспасатель для эвакуации при пожаре не обязательно обеспечивает защиту при утечке природного газа или других опасных веществ. Нельзя считать любой самоспасатель универсальным средством защиты от загазованности.

Наличие средств индивидуальной защиты также не заменяет своевременную эвакуацию и исправность инженерных систем.

Пожарные шкафы и внутренний противопожарный водопровод

Если проектом котельной предусмотрен внутренний противопожарный водопровод, необходимо обеспечить доступность и исправность соответствующих пожарных кранов.

Для размещения оборудования применяются пожарные шкафы подходящего исполнения.

В зависимости от комплектации в них могут находиться пожарные рукава, стволы и другие предусмотренные элементы.

Например, в каталоге представлены пожарные шкафы для одного пожарного крана и двух огнетушителей.

Необходимость устройства внутреннего противопожарного водопровода для конкретной котельной определяется проектом и применимыми требованиями, в том числе СП 10.13130.2020.

Знаки пожарной безопасности и эвакуационные указатели

Для обозначения эвакуационных выходов, направлений движения и мест расположения противопожарного оборудования используются соответствующие знаки безопасности.

В зависимости от проектных решений могут применяться:

• знаки направления движения к эвакуационным выходам;
• указатели выходов;
• знаки расположения огнетушителей;
• обозначения пожарных кранов;
• предупреждающие знаки для опасных участков;
• световые и фотолюминесцентные элементы.

При выборе необходимо учитывать ГОСТ 12.4.026-2015 и другие применимые требования.

Фотолюминесцентные материалы могут улучшать ориентирование при снижении освещённости, однако не заменяют предусмотренное проектом эвакуационное освещение.

Пожарная сигнализация и контроль загазованности

В зависимости от характеристик котельной и нормативных требований проектом могут предусматриваться системы обнаружения пожара, оповещения и контроля загазованности.

При этом пожарная сигнализация и сигнализация загазованности выполняют разные задачи.

Система контроля загазованности предназначена для обнаружения определённых газов и формирования предусмотренных сигналов или команд управления оборудованием.

Тип датчиков, их количество, места установки и алгоритмы работы должны определяться проектными решениями и технической документацией.

Нельзя подменять специализированные системы контроля газа обычными пожарными извещателями.

Как разработать план эвакуации котельной: пошаговая инструкция

Шаг 1. Определить необходимость плана

Проверьте применимость пункта 5 Правил противопожарного режима и других требований к объекту.

Необходимо учитывать характеристики здания, количество людей и наличие рабочих мест на этаже.

Шаг 2. Собрать исходные данные

Для разработки могут потребоваться:

• актуальный план помещения или этажа;
• сведения о назначении объекта;
• расположение предусмотренных эвакуационных выходов;
• проектные решения по путям эвакуации;
• сведения о противопожарном оборудовании;
• места установки плана;
• информация о функциональных зонах помещения.

Шаг 3. Проверить фактическую планировку

Необходимо сопоставить чертежи с реальным расположением оборудования, перегородок, дверей и проходов.

Особое внимание следует уделить изменениям после реконструкции, замены котлов или модернизации инженерных систем.

Шаг 4. Проверить эвакуационные маршруты

Маршруты должны соответствовать предусмотренным проектом решениям и применимым требованиям.

Нельзя обозначать технологический проём или аварийный выход как полноценный эвакуационный выход без соответствующего обоснования.

Шаг 5. Нанести предусмотренные средства противопожарной защиты

На схеме отображают предусмотренные средства пожаротушения, связи и другие необходимые элементы.

Расположение каждого элемента необходимо проверить непосредственно на объекте.

Шаг 6. Подготовить графическую и текстовую части

Схема должна быть читаемой и понятной.

Текстовую часть согласовывают с установленным порядком действий при пожаре. При этом технологические инструкции не следует полностью переносить на план эвакуации.

Шаг 7. Проверить готовый макет

Перед изготовлением необходимо проверить:

• соответствие фактической планировке;
• правильность обозначения выходов;
• корректность маршрутов;
• расположение противопожарного оборудования;
• условные обозначения;
• читаемость графики и текста;
• правильность отметки «Вы находитесь здесь».

Шаг 8. Изготовить и разместить план

При выборе исполнения учитывают вид плана, его размеры, условия эксплуатации и применимые требования.

Для этажных и секционных фотолюминесцентных планов по ГОСТ 34428-2018 предусмотрен минимальный размер 600 × 400 мм, для локальных — 400 × 300 мм.

Само требование о наличии плана эвакуации не означает безусловной обязанности изготавливать каждый план исключительно на фотолюминесцентной основе.

Для подготовки изделия можно воспользоваться услугой изготовления планов эвакуации.

Шаг 9. Ознакомить персонал

Работники должны знать предусмотренные маршруты выхода, порядок оповещения и действия при возникновении опасной ситуации.

При изменении планировки или размещения противопожарного оборудования необходимо проверять актуальность схемы.

Обучение персонала котельной

С 1 сентября 2025 года порядок обучения мерам пожарной безопасности по программам противопожарного инструктажа регулируется приказом МЧС России от 16 декабря 2024 года № 1120.

Ранее действовавший приказ МЧС России № 806 утратил силу.

Для персонала котельной при проведении противопожарных инструктажей особенно важно рассматривать:

• характерные пожарные опасности объекта;
• порядок сообщения о пожаре;
• действия при срабатывании пожарной сигнализации или системы контроля загазованности;
• предусмотренные маршруты эвакуации;
• правила применения первичных средств пожаротушения;
• порядок взаимодействия с аварийными службами;
• ограничения самостоятельных действий при пожаре.

Для работников, эксплуатирующих оборудование, могут дополнительно устанавливаться требования к профессиональной подготовке, проверке знаний и аттестации в области промышленной безопасности.

Необходимость такой подготовки определяется характеристиками объекта и применимыми нормативными требованиями.

Подробнее об организации эвакуации можно прочитать в статье «Правила эвакуации при пожаре».

Типичные ошибки при разработке плана эвакуации котельной

План разрабатывают без проверки его обязательности

Не учитывают установленные критерии или ошибочно считают, что любой котельной необходим отдельный локальный план.

Используют устаревшую планировку

После замены оборудования или перепланировки схема перестаёт соответствовать фактическому состоянию помещения.

Неправильно обозначают выходы

Технологические двери или аварийные выходы включают в основные маршруты без проверки нормативных требований.

Перегружают план технологическими обозначениями

На схеме показывают слишком много трубопроводов, задвижек и элементов автоматики, из-за чего направление эвакуации становится плохо различимым.

Неверно отображают противопожарное оборудование

Огнетушители и пожарные краны указаны в местах, где фактически не находятся.

Неправильно подбирают огнетушители

Выбор делают только по площади помещения, не учитывая классы пожара, характеристики топлива и ограничения конкретных моделей.

Не учитывают опасность горящего газа

В инструкциях отсутствует безопасный порядок действий при пожаре газового оборудования.

Используют неподходящие средства защиты органов дыхания

Самоспасатели выбирают без проверки того, от каких веществ они действительно защищают.

Не обучают персонал

Работники не знают предусмотренные маршруты выхода и порядок действий при срабатывании аварийной сигнализации.

Чек-лист проверки плана эвакуации котельной

• Определена необходимость плана по применимым требованиям.
• Используется актуальная планировка.
• Проверены предусмотренные эвакуационные выходы.
• Маршруты соответствуют проектным решениям.
• Правильно указано местоположение плана.
• Отображены необходимые средства противопожарной защиты.
• Использованы корректные условные обозначения.
• Текстовая часть согласована с установленным порядком действий.
• План не перегружен технологической информацией.
• Размеры и исполнение соответствуют применимым требованиям.
• План установлен на видном месте.
• Эвакуационные пути свободны.
• Огнетушители доступны и исправны.
• Персонал знает порядок действий при пожаре.
• Предусмотрена проверка актуальности схемы после изменений планировки.

Часто задаваемые вопросы

Обязателен ли план эвакуации для каждой котельной?

Нет. Необходимость определяется по Правилам противопожарного режима и другим применимым требованиям. Само наличие котельного оборудования не означает обязательности отдельного графического плана.

Нужен ли план эвакуации в небольшой газовой котельной?

Это зависит от характеристик объекта, количества людей, наличия рабочих мест и других применимых требований. При отсутствии обязанности план может использоваться как дополнительная организационная мера.

Какой ГОСТ регулирует оформление фотолюминесцентных планов?

ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия».

Какой размер должен быть у плана эвакуации?

Для планов, выполняемых по ГОСТ 34428-2018, минимальные размеры этажных и секционных схем составляют 600 × 400 мм, локальных — 400 × 300 мм.

Нужно ли указывать газовые задвижки на плане эвакуации?

Расположение технологических устройств должно быть отражено в соответствующей документации. Дополнительные обозначения на плане эвакуации допускается рассматривать с учётом применимых требований и необходимости сохранить читаемость схемы.

Какие огнетушители подходят для котельной?

Выбор зависит от возможных классов пожара, характеристик топлива, электрооборудования и требований к объекту. Подробные рекомендации приведены в статье «Какой должен быть огнетушитель в котельной».

Можно ли тушить горящий газ обычным огнетушителем?

Тушение газового пламени без прекращения подачи газа может создать опасность образования взрывоопасной смеси. Действия персонала должны соответствовать утверждённым инструкциям и учитывать безопасность людей.

Обязательны ли самоспасатели для персонала котельной?

Универсального требования оснащать каждую котельную одинаковым количеством самоспасателей нет. Необходимость и характеристики средств защиты определяются применимыми требованиями и условиями эксплуатации.

Нужно ли обновлять план после замены котла?

Если изменение оборудования влияет на планировку, доступность проходов, расположение выходов или отображаемых средств противопожарной защиты, необходимо проверить и при необходимости актуализировать схему.

Где заказать план эвакуации для котельной?

В «Магазине 01» можно заказать разработку и изготовление планов эвакуации с учётом исходных данных и особенностей объекта.

Заключение

План эвакуации для котельной должен соответствовать фактической планировке, предусмотренным эвакуационным маршрутам и применимым требованиям пожарной безопасности.

При его разработке важно учитывать особенности котельного оборудования, характер используемого топлива, расположение выходов и противопожарных средств.

При этом графическая схема не заменяет производственные инструкции, исправные системы защиты, безопасные пути эвакуации и подготовку персонала.

Для комплексной организации пожарной безопасности можно заказать изготовление планов эвакуации, изучить рекомендации по оснащению котельной и подобрать необходимые средства защиты с учётом характеристик конкретного объекта.
