Пожарные рукава и пожарная арматура
Пожарные рукава и пожарная арматура используются для подачи воды и других предусмотренных огнетушащих веществ к месту пожара. Рукава обеспечивают транспортирование огнетушащего вещества, соединительные головки позволяют собирать рукавные линии, а пожарные стволы формируют струю с необходимыми характеристиками.
Надёжность рукавной линии зависит от совместимости всех элементов. При выборе необходимо учитывать диаметр, рабочее давление, тип соединительных головок, характеристики ствола и условия эксплуатации. Несоответствие даже одного элемента может привести к утечкам, недостаточному расходу воды или невозможности подключения оборудования.
В разделе представлены пожарные рукава, соединительные головки, стволы, разветвления, переходники и сопутствующие товары. Ниже рассмотрим основные критерии выбора и требования, которые необходимо учитывать при комплектации пожарного оборудования.
Что входит в раздел и как устроен рукавный комплект
Состав рукавной линии зависит от её назначения и используемого источника подачи огнетушащего вещества.
К основным элементам относятся:
- Пожарные рукава. Предназначены для транспортирования воды, водных растворов пенообразователей и других огнетушащих веществ, допустимых для конкретного изделия.
- Соединительные головки. Обеспечивают соединение рукавов между собой, с пожарными клапанами, стволами и другим оборудованием.
- Пожарные стволы. Формируют струю огнетушащего вещества и в зависимости от конструкции позволяют изменять её характеристики.
- Разветвления. Предназначены для распределения потока между несколькими рукавными линиями.
- Переходные головки. Используются для соединения совместимых элементов с различными типоразмерами соединений.
- Сопутствующие товары. Ключи, приспособления для обслуживания, хранения и ремонта рукавного оборудования.
При комплектации внутреннего пожарного крана необходимо учитывать требования проектной документации и нормативных документов по внутреннему противопожарному водопроводу.

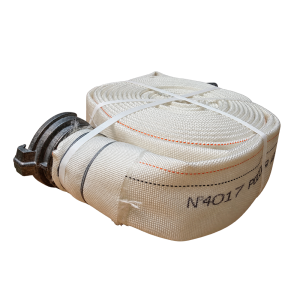

Пожарные рукава: на что смотреть при выборе
Пожарные рукава различаются по назначению, конструкции, диаметру, длине и допустимому рабочему давлению. При подборе важно учитывать не только характеристики самого рукава, но и параметры оборудования, к которому он подключается.
Диаметр пожарного рукава
Диаметр влияет на гидравлические характеристики рукавной линии, расход огнетушащего вещества и совместимость с соединительной арматурой.
Среди распространённых размеров напорных пожарных рукавов встречаются изделия с внутренними диаметрами 51, 66 и 77 мм. При этом обозначения соединительных головок могут отличаться от фактического внутреннего диаметра рукава.
Например, в ассортименте пожарного оборудования встречаются головки типоразмеров 50, 70 и 80. Однако выбирать их необходимо по совместимости с конкретным рукавом и присоединяемым оборудованием, а не только по числовому обозначению.
Для внутреннего противопожарного водопровода параметры рукавов и соединительных головок определяются проектом и применимыми требованиями СП 10.13130.2020.
Рабочее давление и длина
Напорные пожарные рукава рассчитаны на определённое рабочее давление. Его значение указывается в маркировке и эксплуатационной документации изготовителя.
При выборе необходимо учитывать максимальные параметры давления, возможные при эксплуатации рукавной линии, а также характеристики соединительных головок, стволов и другого оборудования.
Длина рукава зависит от назначения и условий применения. Для внутреннего противопожарного водопровода она должна соответствовать проектным решениям и нормативным ограничениям.
В частности, СП 10.13130.2020 устанавливает требования к длине рукавов для различных типов пожарных кранов. Для среднерасходных пожарных кранов длина напорного рукава не должна превышать 21 м. Для малорасходных пожарных кранов с полужесткими рукавами действуют отдельные требования.
При замене рукава нельзя произвольно увеличивать его длину без проверки гидравлических характеристик и соответствия проекту.
Материал и внутреннее покрытие
Напорные пожарные рукава изготавливаются с применением тканого каркаса и внутреннего гидроизоляционного покрытия. Конструкция и материалы влияют на массу, гибкость, устойчивость к истиранию, долговечность и условия эксплуатации.
При выборе для помещений с повышенной влажностью, низкими температурами или интенсивными механическими нагрузками необходимо проверять допустимые условия применения конкретной модели.
Технические требования к напорным пожарным рукавам и методы их испытаний установлены ГОСТ 34779-2021 «Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний».
Пожарная арматура: головки, стволы, разветвления
Пожарная арматура обеспечивает соединение элементов рукавной линии, распределение потока и подачу огнетушащего вещества с необходимыми характеристиками.
Соединительные головки
Пожарные соединительные головки предназначены для быстрого соединения рукавов с пожарным оборудованием и между собой.
К распространённым типам относятся:
- Рукавные головки (ГР). Предназначены для присоединения к пожарным рукавам.

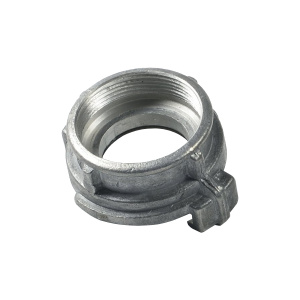

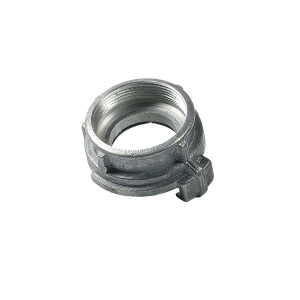

- Муфтовые головки (ГМ). Имеют резьбовое соединение и применяются для установки на совместимые патрубки и другие элементы оборудования.
- Цапковые головки (ГЦ). Имеют наружную резьбу и используются для соединения с соответствующими элементами пожарного оборудования.

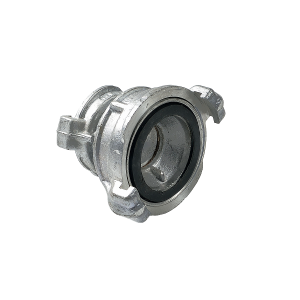

- Переходные головки. Позволяют соединять оборудование с различными типоразмерами соединительных головок.
В обозначениях встречаются типоразмеры ГР-50, ГР-70, ГР-80 и другие. Перед покупкой необходимо проверить соответствие размеров, конструкции и типа соединения.
Требования к пожарным соединительным головкам установлены ГОСТ Р 53279-2009 «Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний».

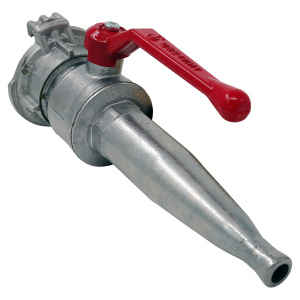

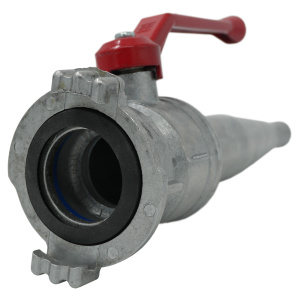

Пожарные стволы
Пожарный ствол предназначен для формирования и направления струи огнетушащего вещества.
Ручные пожарные стволы различаются по конструкции, расходу, рабочему давлению и характеру формируемой струи.

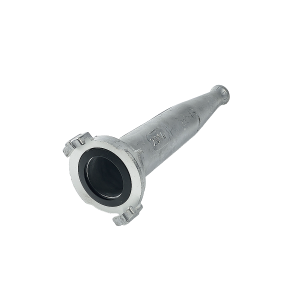

Например, стволы типа РС предназначены для формирования компактной струи воды. Комбинированные стволы могут обеспечивать подачу компактной и распылённой струи в зависимости от конструкции конкретной модели.
При выборе необходимо учитывать:
- Совместимость соединительной головки со стволом и рукавной линией.
- Номинальный расход воды.
- Рабочее давление.
- Вид формируемой струи.
- Наличие перекрывного устройства и дополнительных режимов работы.
Расход воды через ствол должен соответствовать расчётным характеристикам системы противопожарного водоснабжения.
Разветвления и переходники
Пожарные разветвления используются для распределения потока огнетушащего вещества между несколькими рукавными линиями. В зависимости от конструкции они могут иметь два или три выходных патрубка с запорными устройствами.
Переходные головки применяются для соединения элементов разных типоразмеров, если такое соединение допускается их конструкцией и условиями эксплуатации.
При добавлении разветвлений, переходников и дополнительных рукавов необходимо учитывать гидравлические потери и возможности источника подачи воды.
Сопутствующие товары
Для монтажа, хранения и обслуживания рукавных линий применяются специальные ключи, зажимы, приспособления для перекатки и другое вспомогательное оборудование.
Такие изделия подбирают с учётом размеров и конструкции обслуживаемого пожарного оборудования.
Таблица выбора: от задачи к комплектации
| Задача | На что смотреть в первую очередь | Что подобрать вместе |
|---|---|---|
| Укомплектовать пожарный кран в здании | Проектные характеристики пожарного крана, диаметр клапана, тип соединений, требуемый расход и длина рукава | Пожарный рукав, совместимые соединительные головки, ручной пожарный ствол |
| Заменить изношенный рукав | Назначение, диаметр, рабочее давление, длина, характеристики существующей линии | Новый рукав, совместимые головки и необходимые комплектующие |
| Собрать дополнительную рукавную линию | Тип соединений, рабочее давление, расход и гидравлические потери | Рукава, соединительные головки, пожарный ствол |
| Разделить подачу воды на несколько направлений | Расход, давление, количество выходов, размеры патрубков | Разветвление, рукава, стволы |
| Соединить оборудование разных типоразмеров | Совместимость соединений и допустимые условия эксплуатации | Подходящая переходная головка |
| Подобрать пожарный ствол | Вид струи, номинальный расход, рабочее давление, тип соединения | Ручной или комбинированный ствол соответствующих характеристик |
Какие требования обязательны, а какие рекомендательны
При выборе пожарных рукавов и арматуры необходимо учитывать обязательные требования к оснащению объекта, технические характеристики оборудования и дополнительные рекомендации по эксплуатации.
| Требование | Характер | Где проверить |
|---|---|---|
| Наличие и комплектация пожарных кранов | Определяются требованиями пожарной безопасности и проектными решениями | Проектная документация, СП 10.13130.2020, Правила противопожарного режима |
| Соответствие пожарного оборудования установленным требованиям | Обязательно в пределах применимых технических регламентов | Документы о соответствии, паспорт и техническая документация |
| Совместимость рукавов, головок и стволов | Необходимое условие безопасной и работоспособной комплектации | Проект, паспорта изделий, технические характеристики |
| Перекатка рукавов внутренних пожарных кранов | Не реже одного раза в год | Пункт 50 Правил противопожарного режима |
| Дополнительные комплектующие и запасные рукава | Зависят от назначения, условий эксплуатации и потребностей объекта | Проектная документация, эксплуатационные требования, рекомендации специалистов |
Необходимость установки внутреннего противопожарного водопровода, количество пожарных кранов и их характеристики зависят от назначения здания, этажности, площади, строительных параметров и других условий.
Для новых и реконструируемых систем внутреннего противопожарного водопровода применяется СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования» с действующими изменениями.
Где проверить нормативные требования
При выборе и эксплуатации пожарных рукавов и арматуры рекомендуется обращаться к следующим документам:
- Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- Постановление Правительства РФ от 16.09.2020 № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации».
- СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования» с изменением № 1.
- ГОСТ 34779-2021 «Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний».
- ГОСТ Р 53279-2009 «Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний».
- Эксплуатационная документация изготовителя на рукава, соединительные головки, стволы и другое оборудование.
Перед закупкой необходимо учитывать актуальные редакции нормативных документов и проектные характеристики существующей системы.
Частые ошибки при выборе и как их избежать
- Несовместимость диаметров. Необходимо проверять типоразмеры рукавов, соединительных головок и стволов, а не ориентироваться только на похожие числовые обозначения.
- Выбор без учёта давления. Рабочие характеристики рукава и арматуры должны соответствовать условиям эксплуатации.
- Неправильная длина. Для внутреннего противопожарного водопровода длину выбирают с учётом проекта и нормативных ограничений.
- Лишние переходные соединения. Дополнительные элементы увеличивают гидравлическое сопротивление и могут усложнять эксплуатацию.
- Несоответствие ствола источнику воды. Необходимо учитывать требуемый расход и давление.
- Отсутствие документации. При покупке следует проверять паспорт, характеристики и предусмотренные документы о соответствии.
Хранение и обслуживание пожарных рукавов
Правильное хранение и своевременное обслуживание позволяют поддерживать пожарные рукава в исправном состоянии и продлевать срок их эксплуатации.
Пожарные рукава, используемые во внутренних пожарных кранах, должны находиться в предусмотренном проектом положении и быть готовыми к применению.
Согласно пункту 50 Правил противопожарного режима, пожарный рукав должен быть присоединён к пожарному клапану и пожарному стволу и размещаться в пожарном шкафу.
Руководитель организации обеспечивает исправное состояние внутреннего противопожарного водопровода, своевременное обслуживание и ремонт, а также организует перекатку пожарных рукавов не реже одного раза в год с внесением информации в журнал эксплуатации систем противопожарной защиты.
При осмотрах необходимо обращать внимание на:
- Целостность наружного покрытия и внутреннего гидроизоляционного слоя.
- Отсутствие порезов, потёртостей и других механических повреждений.
- Надёжность крепления соединительных головок.
- Состояние уплотнительных элементов.
- Отсутствие следов протечек и повреждений соединений.
- Правильность размещения рукава в пожарном шкафу.
После применения рукава необходимо обслуживать в соответствии с документацией изготовителя, включая предусмотренные очистку, сушку, осмотр и испытания.
Для рукавов, находящихся на хранении вне пожарных шкафов, необходимо соблюдать установленные изготовителем условия хранения и защиты от механических повреждений, нагрева и агрессивных веществ.
Как заказать и получить помощь с подбором
Для выбора пожарных рукавов и арматуры необходимо определить характеристики существующего оборудования и условия его применения.
При обращении к менеджеру Магазин01 желательно указать:
- Назначение рукавной линии.
- Необходимый диаметр и длину рукава.
- Рабочее давление.
- Типы и размеры соединительных головок.
- Характеристики пожарного ствола.
- Количество необходимых изделий.
- Желаемые сроки поставки.
Специалисты магазина помогут подобрать совместимые позиции из ассортимента и подготовить коммерческое предложение для организации.
Часто задаваемые вопросы
Как подобрать пожарный рукав к пожарному крану?
Необходимо определить тип пожарного крана, номинальный диаметр клапана, характеристики соединительной головки, рабочее давление и проектную длину рукава. Новый рукав должен соответствовать этим параметрам и требованиям к комплектации внутреннего противопожарного водопровода.
Чем отличаются головки ГР, ГМ и ГЦ?
ГР — рукавная соединительная головка, предназначенная для установки на пожарный рукав. ГМ — муфтовая головка с внутренней резьбой. ГЦ — цапковая головка с наружной резьбой. Совместимость определяется конструкцией и типоразмером конкретных изделий.
Какой диаметр рукава выбрать?
Диаметр зависит от назначения рукавной линии, требуемого расхода воды и характеристик подключаемого оборудования. Для внутреннего противопожарного водопровода необходимо ориентироваться на проектную документацию и требования СП 10.13130.2020.
Можно ли соединить рукава и арматуру разных размеров?
В отдельных случаях для этого применяют переходные головки. Однако возможность такого соединения необходимо проверять с учётом совместимости элементов, рабочего давления, гидравлических характеристик и назначения системы.
Нужны ли документы на пожарные рукава и арматуру?
При приобретении оборудования следует проверять эксплуатационную документацию и предусмотренные документы о соответствии. Их конкретный перечень зависит от вида продукции и применимых требований технических регламентов.
Как часто нужно перекатывать пожарные рукава?
Для рукавов внутренних пожарных кранов пункт 50 Правил противопожарного режима предусматривает перекатку не реже одного раза в год. Сведения о выполнении работ вносятся в журнал эксплуатации систем противопожарной защиты.
Как правильно хранить пожарные рукава?
Рукава внутренних пожарных кранов должны находиться в пожарных шкафах, присоединёнными к пожарному клапану и стволу. Для рукавов, хранящихся отдельно, необходимо соблюдать требования изготовителя к условиям хранения, защите от влаги, нагрева и механических повреждений.
Можно ли запросить коммерческое предложение на комплект?
Да. Укажите необходимые позиции, количество, диаметры, типы соединений и другие технические параметры. Менеджер подготовит предложение и поможет уточнить совместимость комплектующих.
