Среди современных способов борьбы с возгораниями особое место занимает пожаротушение тонкораспыленной водой — технология, которая совмещает экологическую безопасность, экономичность и высокую эффективность подавления пламени. В отличие от классических водяных систем, расходующих кубометры воды и наносящих серьёзный ущерб имуществу, эта методика использует мельчайшие капли, превращающиеся в водяной туман. Разберёмся, как работает данная технология, где она применяется и почему её всё чаще выбирают проектировщики систем противопожарной защиты на ответственных объектах.
Что такое тонкораспыленная вода и как она тушит пожар
Тонкораспыленная вода (ТРВ) — это огнетушащее вещество, представляющее собой водяной аэрозоль с диаметром капель менее 150 микрометров. По нормативам НПБ 88-2001 и СП 5.13130, к ТРВ относят струи, у которых не менее 99 % массы капель имеют размер меньше указанного значения. На практике эффективные системы создают ещё более мелкодисперсный поток — со средним диаметром капель 50–100 мкм.
Принцип действия основан на трёх взаимосвязанных физических процессах:
- Интенсивное охлаждение зоны горения. Огромная суммарная поверхность мелких капель обеспечивает быстрое поглощение тепла. Один литр воды, распылённой в туман, имеет площадь поверхности, в сотни раз превышающую площадь сплошной струи такого же объёма.
- Объёмное вытеснение кислорода. При испарении капель образуется водяной пар, который занимает объём, в 1700 раз больший, чем исходная вода. Концентрация кислорода в зоне горения падает ниже критической отметки.
- Экранирование теплового излучения. Облако из мельчайших капель отражает и поглощает инфракрасное излучение, защищая от воспламенения соседние предметы и конструкции.
Благодаря такому комплексному воздействию пожаротушение тонкораспыленной водой справляется с пожарами классов А, В и даже электрооборудования под напряжением до 35 кВ — при условии правильно подобранного давления и параметров распыления.
Сравнение ТРВ с традиционными системами пожаротушения
Чтобы понять, почему технология набирает популярность, стоит сопоставить её с альтернативными методами. Ниже приведена сравнительная таблица по ключевым характеристикам.
| Параметр | ТРВ | Спринклерная система | Газовое тушение | Порошковое тушение |
|---|---|---|---|---|
| Расход огнетушащего вещества | 0,03–0,1 л/с·м² | 0,12–0,3 л/с·м² | средний | низкий |
| Ущерб от тушения | минимальный | значительный | отсутствует | высокий (загрязнение) |
| Безопасность для людей | безопасно | безопасно | требует эвакуации | опасно при вдыхании |
| Тушение электроустановок | до 35 кВ | не допускается | допускается | допускается |
| Стоимость обслуживания | низкая | низкая | высокая | средняя |
Из таблицы видно, что системы с тонкораспылённой водой выигрывают по совокупности факторов: малый расход, экологичность, безопасность для персонала и минимальный ущерб для защищаемого имущества. Это особенно важно для музеев, архивов, серверных и медицинских учреждений.

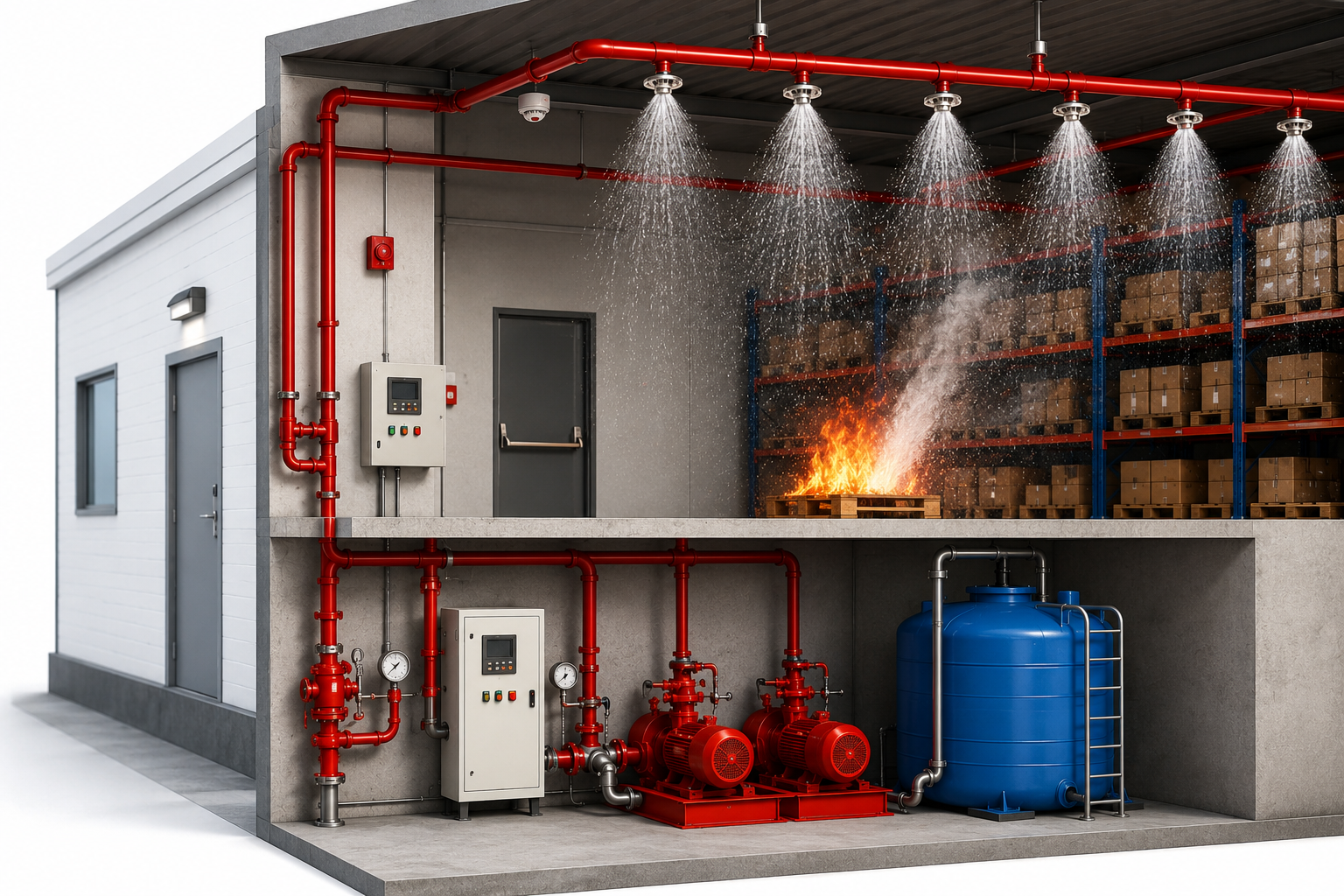

Конструкция установок ТРВ: модули, насосы, оросители
Установки пожаротушения тонкораспылённой водой делятся на два основных типа: системы высокого давления (от 50 до 200 бар) и системы низкого давления (до 16 бар). Выбор схемы зависит от характера пожарной нагрузки и геометрии помещения.
Основные элементы системы
- Насосная станция или модуль — формирует требуемое рабочее давление. Применяются плунжерные насосы, газовые баллоны-аккумуляторы или компрессионные модули.
- Трубопроводная сеть — изготавливается из нержавеющей стали, выдерживающей высокое давление и устойчивой к коррозии.
- Распылители (оросители) — специальные форсунки с многоканальной геометрией, формирующие водяной туман с заданным размером капель.
- Узлы управления и контроля — клапаны, датчики давления, расходомеры, связанные с системой пожарной сигнализации.
- Резервуар с водой — объём подбирается исходя из расчётной продолжительности тушения (обычно 10–30 минут).
В качестве рабочего вещества может использоваться как чистая вода, так и вода с добавлением смачивателей, повышающих эффективность тушения нефтепродуктов и пластиков. Для оснащения объектов также применяются переносные модули и огнетушители, работающие по аналогичному принципу.
Особенности модулей высокого давления
Модули, работающие при давлении 100 бар и выше, формируют ультрадисперсный туман с каплями 30–80 мкм. Такая система обладает повышенной проникающей способностью — водяной аэрозоль распространяется по всему объёму помещения, огибая препятствия. Это критически важно при защите серверных стоек, машинных залов и электротехнических шкафов, где нет возможности подвести оросители к каждой точке.
Где применяется пожаротушение тонкораспыленной водой
Сфера использования технологии расширяется с каждым годом. Сегодня системы ТРВ устанавливаются на следующих типах объектов:
- Архивы, библиотеки, музеи. Минимальный расход воды позволяет сохранить документы и экспонаты, которые могли бы быть безвозвратно утрачены при работе спринклеров.
- Серверные комнаты и ЦОД. Тонкий туман не повреждает электронику и допускает тушение без отключения питания.
- Гостиницы и общественные здания. Безопасно для людей, не вызывает паники и удушья, в отличие от газовых систем.
- Промышленные предприятия. Эффективно при возгораниях ГСМ, лакокрасочных материалов, кабельных трасс.
- Транспорт. Установки используются на судах, в железнодорожных тоннелях, в моторных отсеках спецтехники.
- Объекты культурного наследия. Не повреждают исторические интерьеры, фрески, деревянные конструкции.
Для каждого типа объекта подбираются индивидуальные параметры: интенсивность подачи, время работы, схема расстановки оросителей. Расчёт ведётся в соответствии с СП 485.1311500.2020 и техническими условиями производителя оборудования.
Преимущества и ограничения технологии
Сильные стороны систем ТРВ
- Расход воды в 5–10 раз ниже, чем у спринклерных установок;
- Минимальный сопутствующий ущерб защищаемому имуществу;
- Безопасность для людей — нет токсичных продуктов и кислородного голодания;
- Экологическая чистота — отсутствие химических реагентов;
- Низкая стоимость огнетушащего вещества и его перезарядки;
- Возможность тушения электроустановок под напряжением;
- Эффективность против пожаров классов A, B, C, E.
Ограничения, которые нужно учитывать
- Высокие требования к качеству воды — необходима фильтрация для предотвращения засорения распылителей;
- Сложность проектирования и более высокая стоимость монтажа по сравнению со спринклерными системами;
- Необходимость поддержания трубопроводов в рабочем состоянии при низких температурах (требуется обогрев или антифриз);
- Не применяется для тушения металлов и веществ, реагирующих с водой (класс D).
При комплексной защите объекта системы ТРВ часто комбинируются с другими средствами — пожарными шкафами, ручными огнетушителями и автоматической пожарной сигнализацией. Подобный подход обеспечивает максимальную надёжность.
Нормативная база и проектирование
Проектирование установок пожаротушение тонкораспыленная водой регламентируется следующими документами:
- Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- СП 485.1311500.2020 — устанавливает требования к автоматическим установкам пожаротушения;
- ГОСТ Р 53288-2009 — параметры модульных установок ТРВ;
- ГОСТ Р 51043-2002 — требования к оросителям;
- Технические условия и инструкции производителей конкретного оборудования.
Расчёт количества оросителей и интенсивности орошения производится исходя из площади защищаемого помещения, высоты потолков, типа пожарной нагрузки и допустимого времени тушения. Обязательным этапом является проведение огневых испытаний для подтверждения работоспособности установки на конкретной планировке.
Этапы внедрения системы
- Обследование объекта и определение пожарных рисков;
- Разработка технического задания;
- Проектирование и согласование документации с надзорными органами;
- Поставка и монтаж оборудования;
- Пусконаладочные работы и испытания;
- Сдача в эксплуатацию и обучение персонала;
- Регулярное техническое обслуживание (не реже одного раза в год).
Обслуживание установок и типичные ошибки
Долговечность и надёжность системы зависят от регулярного технического обслуживания. В перечень работ входит проверка давления в баллонах, осмотр распылителей на предмет засоров, тестирование запорной арматуры, контроль работы насосной группы и калибровка датчиков. Раз в пять лет производится полная гидравлическая проверка трубопроводов.
Среди типичных ошибок при эксплуатации:
- Использование неочищенной воды, что приводит к забиванию форсунок;
- Игнорирование сезонной подготовки трубопроводов;
- Несвоевременная замена уплотнителей и фильтрующих элементов;
- Отсутствие журнала технического обслуживания;
- Самостоятельная модернизация системы без перерасчёта гидравлики.
Для обеспечения комплексной безопасности объекта рекомендуется также позаботиться о наличии пожарного инвентаря и средств индивидуальной защиты. Это создаст резервные средства тушения и эвакуации в случае нештатной работы автоматики.
Перспективы развития технологии
В ближайшие годы ожидается активное распространение гибридных систем, объединяющих ТРВ с инертными газами, а также интеграция с системами «умного здания» и искусственным интеллектом. Уже сегодня появляются установки, способные автоматически определять очаг возгорания, рассчитывать оптимальные параметры распыления в реальном времени и направлять водяной туман точечно — без срабатывания всей сети оросителей.
Также активно ведутся разработки в области применения экологически чистых смачивателей на биологической основе. Они увеличивают эффективность тушения горючих жидкостей, при этом не загрязняют окружающую среду и безопасны для людей. Технология остаётся одним из самых перспективных направлений в современной противопожарной защите.
Вопрос-ответ
Чем тонкораспылённая вода отличается от обычной?
Главное отличие — размер капель. У ТРВ они не превышают 150 микрометров, что обеспечивает многократное увеличение площади теплообмена и быстрое испарение. Обычная вода в виде струи тушит пожар преимущественно за счёт смачивания, тогда как туман работает сразу по трём механизмам: охлаждение, вытеснение кислорода и экранирование излучения.
Можно ли тушить электрооборудование тонкораспылённой водой?
Да, при использовании сертифицированных систем допустимо тушение электроустановок под напряжением до 35 кВ. Мелкодисперсный туман не образует сплошного электропроводящего канала между источником и распылителем.
Подходит ли ТРВ для жилых помещений?
Технология полностью безопасна для людей и животных, поэтому может применяться в гостиницах, общежитиях, многоквартирных домах и частных коттеджах. Она не вызывает удушья и не оставляет токсичных следов.
Какой ресурс работы у установки ТРВ?
При правильном обслуживании срок службы оборудования составляет 25–30 лет. Распылители и узлы управления могут заменяться по мере износа, а трубопроводы из нержавеющей стали практически не подвержены коррозии.
Нужно ли разрешение на установку системы?
Любая автоматическая установка пожаротушения проектируется лицензированной организацией и согласуется с органами Государственного пожарного надзора. После монтажа проводятся приёмочные испытания с составлением акта ввода в эксплуатацию.
Какова стоимость монтажа системы тонкораспылённого пожаротушения?
Цена зависит от площади объекта, типа защищаемых помещений и выбранного оборудования. В среднем стоимость на 20–40 % выше, чем у спринклерной системы, однако компенсируется минимальным ущербом при срабатывании и низкой стоимостью обслуживания в долгосрочной перспективе.
