Когда речь заходит об оснащении здания внутренним противопожарным водопроводом (ВПВ), невозможно обойтись без специализированного оборудования для размещения пожарного крана. Шкаф пожарный ШПК — это не просто металлический ящик на стене, а полноценный функциональный элемент системы пожаротушения, от качества которого напрямую зависит скорость подачи воды к очагу возгорания в первые критические минуты.
В этой статье разберём конструктивные особенности, классификацию, требования нормативных документов и практические нюансы выбора, с которыми за годы работы сталкивались инженеры по пожарной безопасности и проектировщики систем ВПВ.
Что представляет собой пожарный шкаф ШПК
Аббревиатура ШПК расшифровывается как «шкаф пожарный для крана». Это конструкция из листовой стали (реже — из других материалов), предназначенная для размещения, защиты и оперативного использования комплекта первичных средств пожаротушения, основанных на подаче воды от внутреннего водопровода.

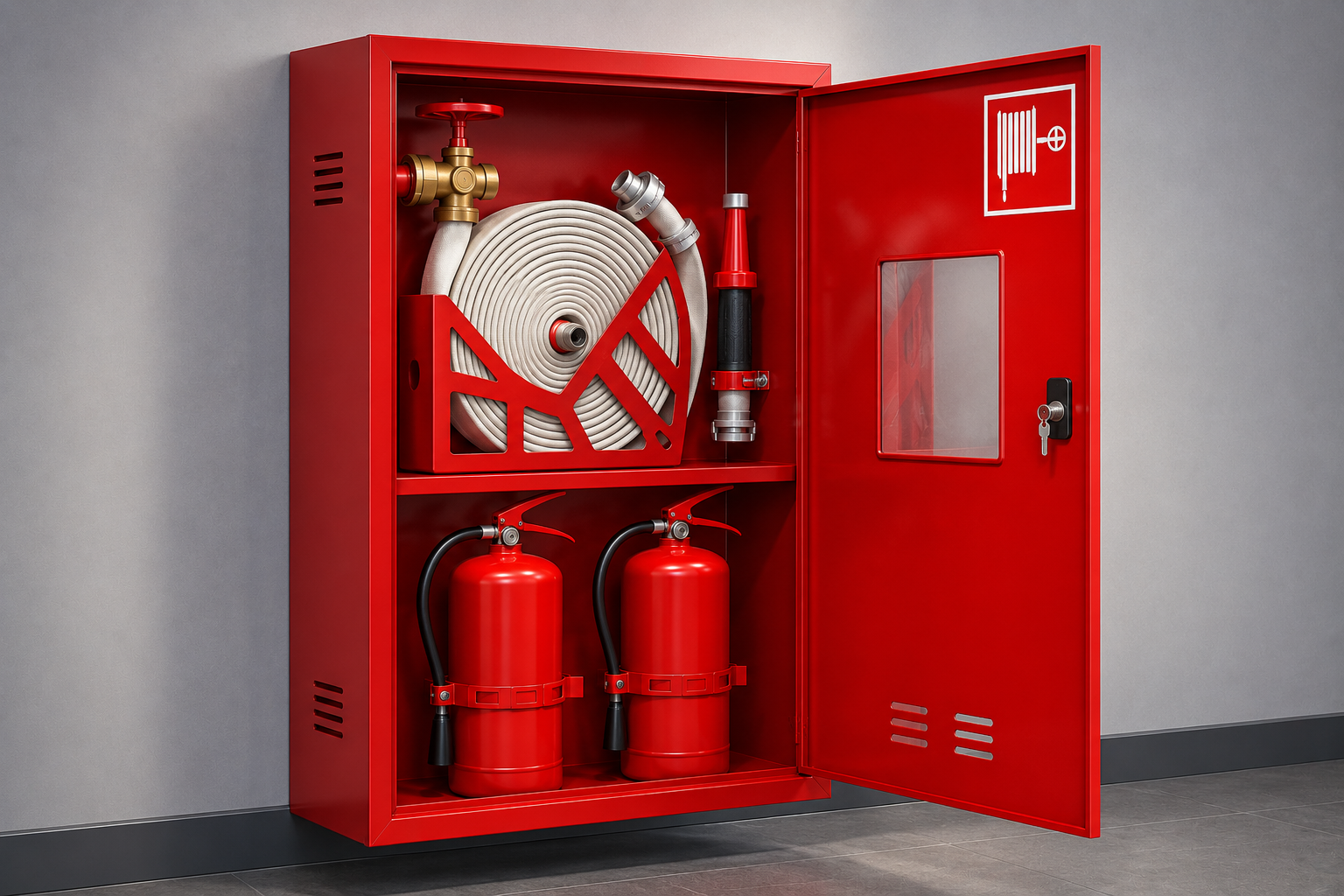

В отличие от шкафов под огнетушители (ШП-О) или комбинированных моделей под полный комплект ПК + огнетушитель (ШПК-О), классический шкаф пожарный ШПК комплектуется именно элементами кранового узла:
- пожарный кран (вентиль) с соединительной головкой;
- напорный рукав длиной 15 или 20 метров (диаметром 51 или 66 мм);
- ручной пожарный ствол (РС-50 или РС-70);
- кассета или полка для рукава;
- замок и пломбировочное устройство.
Главная задача такого шкафа — обеспечить сохранность оборудования, защитить его от пыли, влаги и несанкционированного доступа, а также гарантировать быстрое развёртывание рукавной линии при пожаре.
Нормативная база: что регламентирует ШПК
Производство и эксплуатация пожарных шкафов регулируется рядом документов, и грамотный специалист обязан их знать:
- ГОСТ Р 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний» — основной стандарт, определяющий конструкцию, размеры, требования к материалам и испытаниям;
- СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод» — регламентирует размещение шкафов на этажах и в помещениях;
- ППР в РФ (Постановление Правительства № 1479) — устанавливает порядок эксплуатации и обслуживания.
Согласно ГОСТу, шкаф должен иметь смотровое окошко (или быть выполненным из прозрачного материала) для визуального контроля наличия комплектации, а также вентиляционные отверстия общей площадью не менее 300 см², чтобы исключить образование конденсата на металле и резине рукава.
Классификация шкафов пожарных для пожарных кранов ШПК
Производители выпускают шкафы пожарные для пожарных кранов ШПК в широком ассортименте. Чтобы не запутаться в маркировках, разберём основные классификационные признаки.
По способу установки
| Тип | Обозначение | Особенности применения |
|---|---|---|
| Навесной | Н | Крепится непосредственно на стену. Подходит для готовых помещений с отделкой, монтаж не требует штробления капитальных стен. |
| Встроенный | В | Утапливается в нишу стены. Эстетичен, не загромождает коридор, но требует подготовки проёма на этапе строительства. |
| Приставной | П | Устанавливается на пол вплотную к стене. Используется, когда стену невозможно нагружать. |
По количеству размещаемого оборудования
- ШПК-310 — на один пожарный кран и один огнетушитель;
- ШПК-315 — на один кран без огнетушителя;
- ШПК-320 — на два пожарных крана и два огнетушителя (для зданий с повышенными требованиями);
- ШПК-Пульс — фирменные серии разных производителей.
По цвету и материалу исполнения
Корпус изготавливается из стального листа толщиной 1,0–1,5 мм с порошково-полимерным покрытием. Стандартные цвета — белый и красный. Согласно нормативу, маркировка «ПК» на дверце должна быть выполнена красным цветом на белом фоне или белым на красном — главное, чтобы был контраст и читаемость с расстояния.
Конструктивные элементы и их назначение
Чтобы понимать, на что обращать внимание при приёмке оборудования, важно знать «начинку» шкафа.
Корпус и дверца
Корпус сваривается из листовой стали с последующей антикоррозионной обработкой. Дверца оснащается:
- петлями с углом открывания не менее 160° (по ГОСТу — обязательное требование);
- ручкой-замком с возможностью пломбирования;
- смотровым окном из прозрачного полимера или стекла.
Внутренняя оснастка
Внутри шкафа располагается кронштейн для установки пожарного клапана, кассета для укладки рукава (поворотная или стационарная) и крепления для ствола. Поворотная кассета — современное решение, позволяющее развернуть рукав на 90° перед прокладкой, что ускоряет приведение в боевую готовность.
Размеры и габариты
Стандартные внешние габариты навесного ШПК-315Н — приблизительно 540×1300×230 мм. Для версии с огнетушителем (ШПК-310) ширина увеличивается до 650–740 мм. При выборе важно учитывать диаметр рукава: 51-миллиметровый рукав укладывается компактнее, чем 66-миллиметровый, поэтому шкафы под разные диаметры могут отличаться по внутреннему объёму.
Как правильно выбрать пожарный шкаф
Выбор шкафа — задача с несколькими переменными. Опираясь на практику комплектации объектов разного назначения, выделим ключевые факторы.
Шаг 1. Определите тип системы ВПВ
Перед заказом необходимо ознакомиться с проектом внутреннего противопожарного водопровода: какой диаметр пожарного клапана (DN50 или DN65), какая длина рукава предусмотрена, нужны ли дополнительные элементы (диафрагмы, сигнализаторы потока).
Шаг 2. Учтите архитектурные особенности
В административных зданиях и торговых центрах обычно предпочитают встроенные модели — они не «съедают» проход и выглядят аккуратнее. В производственных цехах и складах допустимы навесные и приставные варианты, поскольку эстетика отходит на второй план перед практичностью.
Шаг 3. Подберите комплектацию
Если на этаже уже есть отдельный шкаф для огнетушителей, имеет смысл взять «чистый» шкаф пожарный ШПК без отсека под ОП. Если же расчёт по СП 9.13130 показывает дефицит первичных средств — лучше выбрать комбинированную модель ШПК-310.
Шаг 4. Проверьте сертификаты
Любой пожарный шкаф подлежит обязательной сертификации в системе пожарной безопасности. Запрашивайте у поставщика действующий сертификат соответствия и протокол испытаний. Подробнее о подборе оборудования можно почитать в нашем блоге по пожарной безопасности, а готовые модели представлены в каталоге пожарных шкафов.
Монтаж и размещение в здании
Правила установки шкафов для пожарных кранов ШПК прописаны в СП 10.13130.2020. Приведём ключевые требования:
- высота установки клапана пожарного крана — 1,35 м от уровня пола (±0,15 м);
- шкафы размещаются на лестничных клетках, в холлах, коридорах, проходах — местах, доступных для эвакуации;
- дверца не должна препятствовать открыванию эвакуационных дверей и сужать пути эвакуации;
- расстояние между соседними кранами рассчитывается так, чтобы любая точка помещения орошалась двумя струями (для зданий повышенной пожарной опасности) или одной струёй.
Типичные ошибки монтажа
За годы инспекций объектов мы регулярно встречаем одни и те же огрехи:
- Шкаф закрывается мебелью или декоративными панелями — это прямое нарушение ППР.
- Дверца закрашена при ремонте, маркировка «ПК» неразличима.
- Замок установлен «навсегда», ключа на посту охраны нет — в случае пожара придётся ломать дверцу.
- Рукав хранится примкнутым к клапану и стволу, но не перекатан раз в год — на сгибах появляются заломы, при подаче воды рукав может лопнуть.
Эксплуатация и обслуживание
Пожарный шкаф — оборудование, которое стоит годами без использования, но должно сработать с первого раза. Чтобы это обеспечить, проводят регламентное ТО.
Что входит в обслуживание
| Периодичность | Перечень работ |
|---|---|
| Ежемесячно | Внешний осмотр, проверка целостности пломбы, читаемости маркировки |
| Раз в полгода | Проверка работоспособности пожарного крана пуском воды (с замером расхода и давления) |
| Ежегодно | Перекатка рукава на новую складку, проверка на герметичность под рабочим давлением |
| Раз в 5 лет | Гидравлические испытания рукава на максимальное давление |
Все работы фиксируются в журнале эксплуатации систем противопожарной защиты. При проверках Госпожнадзора инспектор обязательно затребует этот документ.
Когда шкаф пора менять
Срок службы качественного ШПК — 10 лет и более. Однако замена требуется раньше, если:
- появилась сквозная коррозия корпуса;
- деформировалась дверца, не закрывается замок;
- петли провисли, угол открывания меньше нормативного;
- смотровое окно разбито или потеряло прозрачность;
- внутренняя оснастка (кассета, кронштейн) повреждена.
Распространённые модели и их особенности
ШПК-315
Самая массовая модель «однокрановой» серии. Выпускается в навесном (ШПК-315Н) и встроенном (ШПК-315В) исполнении. Подходит для большинства объектов офисного, общественного и жилого назначения.
ШПК-310
Универсальный «комбинированный» вариант: один пожарный кран + один или два огнетушителя. Удобен для коридоров общественных зданий, где требуется разместить весь комплект первичных средств в одной точке.
ШПК-320
Шкаф для двух кранов. Применяется в зданиях с двухструйным орошением — высотных жилых домах, торговых центрах, промышленных корпусах. Имеет увеличенную ширину (около 1000 мм).
Для комплектации шкафов также может потребоваться отдельная закупка пожарных рукавов, ручных стволов и пожарных клапанов — всё это представлено в нашем каталоге.
Особенности проектирования: на что смотрит инспектор
При сдаче объекта в эксплуатацию инспектор проверяет соответствие фактического размещения шкафов проектной документации. Особое внимание уделяется:
- наличию пломбы и неповреждённости замка;
- укомплектованности (рукав, ствол, головки);
- правильности соединения рукава со стволом и клапаном (без подтёков и перекосов);
- наличию рядом с шкафом таблички с номером телефона пожарной охраны;
- читаемости маркировки «ПК» с порядковым номером.
Кстати, нумерация пожарных кранов ведётся сквозная по зданию, а не по этажам — это распространённое заблуждение проектировщиков-новичков.
Тенденции рынка: что нового в шкафах ШПК
В последние годы рынок противопожарного оборудования предлагает несколько любопытных решений:
- Шкафы с антивандальным исполнением — усиленные петли, секретные замки, корпус из стали 1,5 мм. Актуально для подъездов жилых домов и общественного транспорта.
- Эстетичные модели «евро-стандарта» — с матовой дверцей и заподлицо смонтированной ручкой. Архитекторы охотно используют их в премиальных интерьерах.
- Шкафы с автономным освещением внутри — светодиодная подсветка включается при открытии дверцы. Помогает в задымлённых условиях.
- Модели с электронным контролем — датчик открытия передаёт сигнал на пульт охраны.
Несмотря на инновации, базовая функция остаётся неизменной: быстро, надёжно, в любую минуту. Именно поэтому правильный выбор и грамотная эксплуатация ШПК — это не формальность, а реальный вклад в безопасность людей.
Вопрос-ответ
Чем отличается ШПК от ШП?
ШПК — шкаф пожарный для крана (под элементы внутреннего водопровода: рукав, ствол, клапан). ШП (или ШП-О) — шкаф для огнетушителей. Существуют также комбинированные модели, в которых размещается и кран, и огнетушители — обычно их маркируют как ШПК-О или ШПК-310.
Можно ли красить пожарный шкаф в любой цвет под интерьер?
Согласно ГОСТ Р 51844-2009, корпус может быть белым или красным. Главное — чтобы дверца имела чёткую контрастную маркировку «ПК» с порядковым номером, читаемую с расстояния не менее 5 метров. Окрашивать шкаф «под обои» запрещено, как и закрывать его декоративными панелями.
На какой высоте нужно устанавливать шкаф пожарный ШПК?
По СП 10.13130.2020 высота установки центра клапана пожарного крана — 1,35 м от уровня пола, с допустимым отклонением ±0,15 м. Сам шкаф монтируется так, чтобы клапан внутри располагался на этой отметке.
Нужно ли пломбировать шкаф?
Да, дверца должна быть опломбирована. Пломба позволяет визуально определить факт несанкционированного открытия. При срабатывании по пожару пломба легко срывается одним движением — она не препятствует доступу.
Какой срок службы у пожарного шкафа?
Производители заявляют не менее 10 лет при условии правильной эксплуатации. На практике качественный ШПК с порошковым покрытием служит 15–20 лет в сухих отапливаемых помещениях. В условиях повышенной влажности срок сокращается из-за коррозии.
Можно ли использовать встроенный шкаф в гипсокартонной перегородке?
Можно, если перегородка выполнена с усиленным каркасом и имеет достаточную глубину (не менее 230–250 мм). При этом нужно учитывать, что задняя стенка ниши должна быть негорючей. На капитальных стенах толщиной менее 250 мм встроенный вариант обычно не размещают.
Что делать, если рукав в шкафу слежался?
Рукав необходимо перекатывать на новую складку не реже одного раза в год — это плановое мероприятие по обслуживанию. Если рукав не перекатывался долгое время, на сгибах образуются заломы, и при подаче воды под рабочим давлением (до 1 МПа) он может разорваться. Старый рукав с заломами лучше заменить новым.
Обязательно ли наличие огнетушителя в пожарном шкафу?
Не обязательно — это зависит от типа шкафа и расчёта первичных средств пожаротушения по объекту. В классическом ШПК-315 огнетушитель не предусмотрен, а в ШПК-310 — есть отсек под один или два ОП. Главное, чтобы общее количество огнетушителей в здании соответствовало нормам ППР.
