Противогаз — это сложное техническое изделие, спроектированное для защиты органов дыхания, кожи лица и глаз человека от воздействия отравляющих веществ, аэрозолей, дымов, биологических агентов и угарного газа. Чтобы правильно подобрать средство индивидуальной защиты органов дыхания (СИЗОД), важно понимать, как оно устроено и какие функции выполняет каждый его элемент. В этой статье разберём строение противогаза на уровне эксперта: рассмотрим конструкцию фильтрующих и изолирующих моделей, особенности шлем-масок, фильтрующих коробок и дополнительных узлов.
Классификация противогазов: от чего зависит конструкция
Прежде чем разбирать составные части противогаза, необходимо понять, что внутреннее устройство напрямую зависит от типа изделия. По принципу действия все противогазы делятся на две большие группы:
- Фильтрующие — очищают вдыхаемый воздух от вредных примесей с помощью поглотителя и противоаэрозольного фильтра. Применяются при концентрации кислорода в атмосфере не менее 17%.
- Изолирующие — полностью отделяют органы дыхания от внешней среды, обеспечивая дыхание за счёт собственного источника кислорода (химически связанного или сжатого).
Существуют также шланговые модели, относящиеся к изолирующим, но получающие чистый воздух извне по гибкой магистрали. От класса прибора зависит набор узлов и элементов, поэтому рассмотрим каждую группу отдельно.

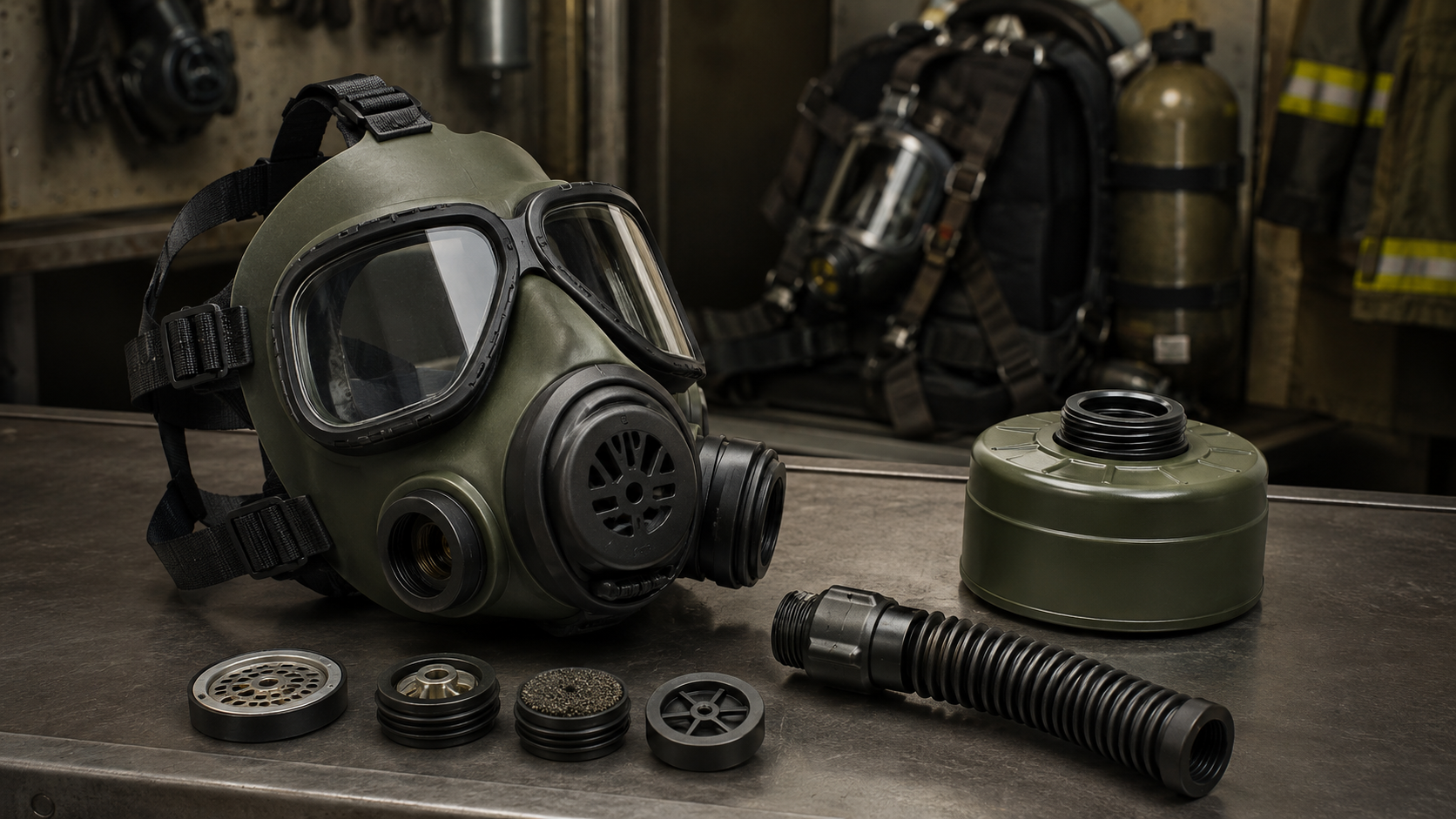

Строение противогаза фильтрующего типа
Фильтрующие модели — наиболее распространённый класс СИЗОД, применяемый в гражданской обороне, промышленности и аварийно-спасательных подразделениях. Классический пример — гражданский ГП-7 и его модификации. Строение противогаза данного типа включает несколько ключевых компонентов.
Лицевая часть (шлем-маска)
Лицевая часть — это эластичный корпус из резины или термопластичного эластомера, плотно прилегающий к лицу пользователя. Она обеспечивает герметичность подмасочного пространства и защищает кожу лица от прямого контакта с заражённой атмосферой. В зависимости от модели шлем-маска может быть нескольких видов:
- Классическая шлем-маска (ШМ-41, ШМ-62) — закрывает всю голову, фиксируется за счёт эластичности резины.
- Маска с независимым обтюратором (МГП, МГП-В) — имеет отдельный уплотнитель, повышающий комфорт и герметичность.
- Панорамная маска — оснащена единым стеклом с углом обзора до 180°, что особенно важно для работы спасателей.
В корпус лицевой части интегрированы очковые узлы, обтекатели для предотвращения запотевания стёкол, переговорное устройство (мембрана) и узел для соединения с фильтрующей коробкой.
Фильтрующе-поглощающая коробка (ФПК)
ФПК — основной рабочий узел фильтрующего противогаза. Внутри коробки последовательно расположены:
- Противоаэрозольный фильтр — задерживает твёрдые и жидкие частицы (дымы, туманы, биологические аэрозоли). Изготавливается из специального картона на основе целлюлозы и асбеста или из синтетических волокон с электретным эффектом.
- Шихта (поглотитель) — слой активированного угля, импрегнированного солями металлов (медь, серебро, хром), нейтрализующий пары и газы отравляющих веществ.
Маркировка ФПК (буквенно-цифровая) указывает на класс защиты и типы веществ, от которых она эффективна: A — органические пары, B — кислые газы, E — диоксид серы, K — аммиак, CO — оксид углерода, Hg — пары ртути, P — аэрозоли. Например, коробка А2В2Е2К2P3 защищает от широкого спектра промышленных загрязнителей.
Соединительная (гофрированная) трубка
В ряде моделей (ПМК, ГП-5М) лицевая часть соединяется с ФПК не напрямую, а через гофрированный шланг. Это позволяет разместить тяжёлую коробку на ремне или в сумке, снижая нагрузку на голову пользователя. Трубка изготавливается из армированной резины с винтовыми кольцами жёсткости.
Клапанная коробка
Узел, регулирующий направление воздушных потоков. Содержит:
- Вдыхательный клапан — открывается при вдохе, пропуская очищенный воздух из ФПК в подмасочное пространство.
- Выдыхательный клапан — выпускает выдыхаемый воздух наружу, не позволяя заражённой атмосфере попасть внутрь маски.
Клапаны выполнены из тонкой резины («лепестковая» конструкция) и являются одним из самых уязвимых элементов — при малейшем повреждении герметичность нарушается.
Сумка для переноски и комплект ЗИП
В стандартный комплект также входят брезентовая или капроновая сумка, незапотевающие плёнки (НП) или специальный карандаш, утеплительные манжеты для зимней эксплуатации. Подробнее о комплектации различных моделей можно прочитать в разделе Противогазы нашего магазина.
Составные части противогаза изолирующего типа
Изолирующие противогазы (ИП-4, ИП-6, ИП-46) применяются там, где фильтрующая защита бессильна: при недостатке кислорода, высоких концентрациях токсинов, неизвестном составе атмосферы, под водой. Составные части противогаза изолирующего исполнения принципиально отличаются от фильтрующих аналогов.
Регенеративный патрон
Это «сердце» изолирующего прибора. Внутри патрона находится надперекисный продукт (на основе пероксида и супероксида калия или натрия), который при контакте с выдыхаемым воздухом выделяет кислород и поглощает углекислый газ и водяные пары. Время защитного действия в зависимости от нагрузки составляет от 45 минут до 3 часов.
Дыхательный мешок
Эластичный резервуар, выполняющий функцию резерва кислорода и компенсатора объёма при дыхательном цикле. Оснащён предохранительным клапаном, сбрасывающим избыточное давление.
Каркас и сумка
Жёсткий каркас удерживает регенеративный патрон и дыхательный мешок, защищая их от механических повреждений. Сумка обеспечивает удобство переноски и быстрый доступ к пусковому устройству.
Пусковое приспособление
Активирует работу регенеративного патрона при первом вдохе. После выдёргивания чеки происходит запуск химической реакции, и противогаз начинает выделять кислород.
Сравнительная таблица элементов
| Узел | Фильтрующий противогаз | Изолирующий противогаз |
|---|---|---|
| Лицевая часть | Шлем-маска или панорамная маска | Шлем-маска с переговорным устройством |
| Источник чистого воздуха | ФПК (фильтрация атмосферного воздуха) | Регенеративный патрон (химическая генерация O₂) |
| Клапаны | Вдоха и выдоха | Только избыточного давления |
| Дополнительные узлы | Соединительная трубка, незапотевающие плёнки | Дыхательный мешок, каркас, пусковое устройство |
| Время защитного действия | До 24 часов (зависит от концентрации) | 45 минут – 3 часа |
Принцип работы: как взаимодействуют элементы противогаза
Понимание строения противогаза неотделимо от знания принципа его работы. В фильтрующей модели цикл выглядит так:
- При вдохе воздух из атмосферы поступает в ФПК через впускное отверстие.
- Проходя через противоаэрозольный фильтр, воздух очищается от твёрдых частиц.
- В слое шихты происходит хемосорбция и физическая сорбция газообразных вредных веществ.
- Очищенный воздух поступает через вдыхательный клапан в подмасочное пространство.
- При выдохе воздух выводится наружу через выдыхательный клапан, минуя ФПК.
В изолирующих моделях схема замкнутая: выдыхаемый воздух поступает в регенеративный патрон, обогащается кислородом, освобождается от CO₂ и снова возвращается в маску.
Особенности устройства специализированных противогазов
Промышленные модели
Промышленные противогазы (ППФ, ППФМ) отличаются возможностью замены ФПК под конкретный вредный фактор. Они используются при работе с лакокрасочными материалами, в химических лабораториях, на предприятиях нефтехимии. В нашем каталоге представлены различные респираторы и СИЗОД для производственных нужд.
Детские противогазы
ПДФ-2Д, ПДФ-2Ш, ПДФ-7 имеют уменьшенные размеры лицевой части и облегчённую ФПК. Конструкция учитывает анатомические особенности детского лица и пониженный лёгочный объём.
Шланговые противогазы
ПШ-1, ПШ-20 не имеют ФПК — чистый воздух подаётся по шлангу из чистой зоны. Применяются при работе в колодцах, цистернах, ёмкостях. Составные части противогаза такого типа включают воздухоподающий шланг длиной до 20 метров, фильтр грубой очистки на входе и спасательный пояс.
Что важно проверять перед использованием
Знание устройства противогаза напрямую связано с проверкой его исправности. Эксперты рекомендуют контролировать:
- Целостность резины шлем-маски (отсутствие порезов, проколов, признаков старения).
- Прозрачность и отсутствие трещин очковых узлов.
- Эластичность клапанов вдоха и выдоха, отсутствие слипания.
- Герметичность соединения ФПК с лицевой частью.
- Срок годности фильтрующе-поглощающей коробки (обычно 5–12 лет с даты производства, но после вскрытия — значительно меньше).
- Отсутствие коррозии корпуса ФПК и деформаций.
Помимо противогазов, для полноценной защиты на объекте необходимы и другие средства, в частности самоспасатели для эвакуации при пожаре и огнетушители для первичного пожаротушения.
Маркировка и подбор размера лицевой части
Размер шлем-маски определяется по сумме двух измерений: вертикального обхвата головы (через макушку и подбородок) и горизонтального (по линии бровей и затылочного бугра). На основании этих данных выбирается ростовка от 0 до 4. Неправильный размер сводит на нет всю защиту: даже идеальная ФПК не спасёт при подсосе воздуха через зазоры.
Современные тенденции в конструкции СИЗОД
Производители постоянно совершенствуют строение противогаза. В новых моделях применяются:
- Силиконовые лицевые части вместо резиновых — выше эластичность, меньший вес, гипоаллергенность.
- Поликарбонатные панорамные стёкла с антизапотевающим покрытием.
- Лёгкие фильтры на основе нановолокон с увеличенной площадью контакта.
- Байонетные крепления ФПК — быстрая замена коробок без свинчивания.
- Встроенные модули радиосвязи и системы подачи воды для длительных операций.
Вопрос-ответ
Из каких основных частей состоит фильтрующий противогаз?
Стандартный фильтрующий противогаз включает лицевую часть (шлем-маску), фильтрующе-поглощающую коробку, клапанную коробку с клапанами вдоха и выдоха, в ряде моделей — соединительную гофрированную трубку, а также сумку для переноски и комплект незапотевающих плёнок.
Чем отличается строение изолирующего противогаза от фильтрующего?
В изолирующем приборе вместо ФПК установлен регенеративный патрон, выделяющий кислород химическим путём, а также имеется дыхательный мешок и пусковое устройство. Такая конструкция позволяет работать в атмосфере с дефицитом кислорода и при любых концентрациях вредных веществ.
Что такое ФПК и какую функцию она выполняет?
ФПК — фильтрующе-поглощающая коробка. Внутри расположены противоаэрозольный фильтр (улавливает твёрдые частицы и аэрозоли) и шихта из активированного угля с импрегнантами (нейтрализует газы и пары). Это ключевой элемент очистки вдыхаемого воздуха.
Зачем в противогазе клапаны вдоха и выдоха?
Клапаны организуют однонаправленный поток воздуха. Клапан вдоха пропускает очищенный воздух из ФПК в маску, клапан выдоха выводит отработанный воздух наружу, не позволяя выдоху смешиваться со свежей порцией и не пропуская заражённую атмосферу внутрь.
Как определить, исправен ли противогаз?
Проводят внешний осмотр всех узлов, проверку герметичности (закрыть отверстие ФПК ладонью и сделать вдох — маска должна «прилипнуть» к лицу), контроль целостности клапанов и срока годности коробки. При любых сомнениях изделие к эксплуатации не допускается.
Можно ли использовать один противогаз для всех типов угроз?
Нет. Фильтрующие модели работают только при достаточном содержании кислорода в атмосфере (не менее 17%) и ограниченном перечне веществ согласно маркировке ФПК. Для универсальной защиты в неизвестной среде применяются изолирующие противогазы или дыхательные аппараты со сжатым воздухом.
