Знак электрощитовой на плане эвакуации: что нужно знать при оформлении и заказе
Электрощитовая — техническое помещение, в котором размещается электротехническое оборудование: распределительные щиты, вводно-распределительные устройства и другие элементы системы электроснабжения здания. При возникновении пожара важно знать расположение такого помещения, однако обозначение электрощитовой на плане эвакуации и предупреждающий знак на её двери выполняют разные задачи.
Знак электрощитовой на плане эвакуации — распространённое название условного обозначения помещения. При этом действующие стандарты не устанавливают отдельный универсальный графический символ, который обязательно должен присутствовать на каждой эвакуационной схеме именно для электрощитовой.
Разберём, как правильно показать электрощитовую на плане, какой знак разместить на двери, чем отличаются предупреждающие и эвакуационные обозначения и какие требования учитывать при заказе продукции.
Для маркировки электротехнических помещений в каталоге «Магазин 01» представлены знаки электробезопасности, включая предупреждающий знак W08 «Опасность поражения электрическим током».
Нужно ли обозначать электрощитовую на плане эвакуации
Главная задача плана эвакуации — предоставить людям понятную информацию о предусмотренных путях выхода из здания при пожаре.
В зависимости от вида плана и применимого стандарта на схеме отображают:
- планировку этажа или помещения;
- эвакуационные выходы;
- направления движения;
- лестницы и коридоры;
- места расположения первичных средств пожаротушения;
- ручные пожарные извещатели;
- другие предусмотренные элементы противопожарной защиты.
Электрощитовая может быть показана на плане как помещение с соответствующей подписью. Это помогает персоналу ориентироваться в здании и определять расположение электротехнического оборудования.
Однако необходимо различать полезность такого обозначения и его нормативную обязательность.
Отдельного универсального требования обозначать каждую электрощитовую специальным символом на плане эвакуации нет. Состав графической информации определяют с учётом применимого стандарта, проектных решений и назначения документа.
Для чего полезно обозначение электрощитовой
Отображение помещения может быть полезно при:
- ориентировании технического персонала;
- определении расположения электротехнического оборудования;
- организации взаимодействия с аварийными службами;
- подготовке внутренних инструкций;
- обследовании здания и проверке соответствия планировки.
При этом обычный план эвакуации не должен превращаться в подробную инженерную схему электроснабжения.
Расположение коммутационных аппаратов, схемы отключения и порядок оперативных переключений должны отражаться в соответствующей электротехнической документации.
Какие нормативные документы учитывать
При оформлении планов эвакуации и знаков электробезопасности необходимо учитывать несколько документов, имеющих разное назначение.
| Нормативный документ | Что регулирует |
|---|---|
| Постановление Правительства РФ от 16.09.2020 № 1479 | Правила противопожарного режима, включая условия обязательного размещения планов эвакуации |
| ГОСТ Р 12.4.026-2015 | Сигнальные цвета, знаки безопасности и сигнальную разметку, включая предупреждающий знак W08 |
| ГОСТ 34428-2018 | Фотолюминесцентные эвакуационные системы и соответствующие планы эвакуации |
| СП 1.13130.2020 | Эвакуационные пути и выходы |
| ГОСТ Р 59641-2021 | Размещение, техническое обслуживание и ремонт первичных средств пожаротушения |
| Правила по охране труда при эксплуатации электроустановок | Требования безопасности при выполнении работ в электроустановках |
Правила противопожарного режима
Постановление Правительства РФ № 1479 устанавливает требования к противопожарному режиму на объектах защиты.
В соответствии с пунктом 5 Правил руководитель организации организует разработку планов эвакуации людей при пожаре, размещаемых на видных местах:
- в зданиях и сооружениях, кроме жилых домов, где могут одновременно находиться 50 и более человек;
- на объектах с постоянными рабочими местами на этаже для 10 и более человек.
Само наличие электрощитовой не является самостоятельным основанием для обязательного размещения плана эвакуации.
ГОСТ Р 12.4.026-2015
Стандарт устанавливает требования к сигнальным цветам и знакам безопасности.
Именно к нему относится предупреждающий знак W08 «Опасность поражения электрическим током».
Он используется для предупреждения об опасности поражения электрическим током в соответствующих местах.
ГОСТ 34428-2018
ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия» устанавливает требования к соответствующим эвакуационным системам и их элементам.
Стандарт содержит положения о видах, размерах, содержании и оформлении планов эвакуации, выполняемых в рамках его области применения.
Он не устанавливает специальный универсальный предупреждающий знак электрощитовой.
СП 1.13130.2020
Свод правил регулирует требования к эвакуационным путям и выходам.
При подготовке плана необходимо обеспечить соответствие обозначенных маршрутов предусмотренным проектным решениям.
Наличие электрощитовой рядом с коридором не означает, что через неё можно прокладывать маршрут эвакуации.
ГОСТ Р 59641-2021
Этот стандарт регулирует размещение, техническое обслуживание и ремонт первичных средств пожаротушения.
Он может учитываться при организации оснащения объекта огнетушителями, но не является основным нормативным документом по оформлению графических планов эвакуации.
Какой знак используют для электрощитовой
При выборе обозначений важно различать три самостоятельных элемента:
- условное обозначение помещения на плане эвакуации;
- предупреждающий знак электрической опасности;
- информационную табличку с названием помещения.

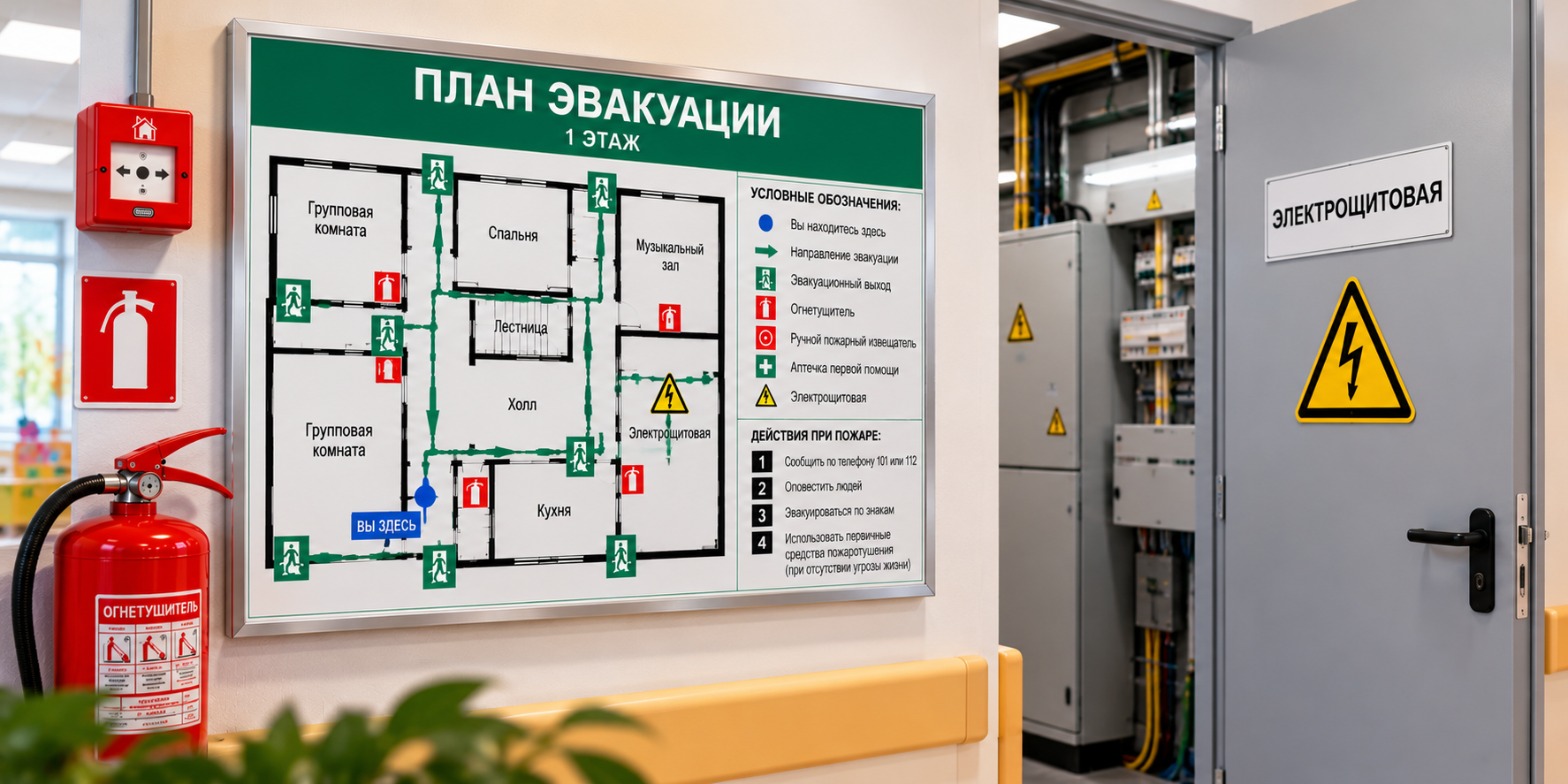

Обозначение электрощитовой на плане
На поэтажной схеме электрощитовую можно обозначить текстовой подписью «Электрощитовая» или «Эл. щитовая», если это соответствует принятому оформлению.
При использовании дополнительного условного символа необходимо обеспечить его понятность и согласованность с легендой плана.
Не следует автоматически переносить на план эвакуации предупреждающий знак W08 как обязательный символ помещения.
Предупреждающий знак W08
Знак W08 «Опасность поражения электрическим током» представляет собой жёлтый треугольник с чёрной каймой и чёрным символом молнии.
Его назначение — предупредить человека о возможной опасности поражения электрическим током.
Знак может использоваться на:
- дверях электрощитовых;
- электрических щитах и шкафах;
- ограждениях электротехнического оборудования;
- других объектах, где необходимо предупреждение об электрической опасности.
В каталоге доступны различные варианты исполнения:
- знак W08 на несветящейся самоклеящейся плёнке, 200 × 200 мм;
- знак W08 на фотолюминесцентной самоклеящейся плёнке, 100 × 100 мм;
- знак W08 на фотолюминесцентной плёнке с пластиковой основой, 200 × 200 мм.
Табличка «Электрощитовая»
Информационная табличка с названием помещения выполняет другую функцию: она помогает определить его назначение.
В отличие от предупреждающего знака W08, обычная надпись «Электрощитовая» сама по себе не предупреждает о характере опасности.
Поэтому при оснащении помещения целесообразно рассматривать сочетание соответствующего предупреждающего знака и информационной надписи.
Окончательный состав обозначений необходимо определять по требованиям, применимым к конкретной электроустановке.
Чем знак электрощитовой отличается от эвакуационного знака
Предупреждающие и эвакуационные знаки имеют разное назначение и цветографическое оформление.
| Тип обозначения | Форма и цвет | Назначение |
|---|---|---|
| Предупреждающий знак W08 | Жёлтый треугольник с чёрной каймой и молнией | Предупреждение об опасности поражения электрическим током |
| Информационная табличка «Электрощитовая» | Форма и оформление зависят от назначения и применимых требований | Обозначение помещения |
| Эвакуационный знак | Как правило, квадратная или прямоугольная форма, зелёный фон и белое изображение | Обозначение эвакуационных выходов и направлений движения |
| Знак пожарной безопасности | Оформление определяется видом знака | Обозначение средств пожаротушения, извещателей и других объектов |
Подробный ассортимент предупреждающих, запрещающих и других обозначений представлен в разделе «Знаки электробезопасности».
Где показывать электрощитовую на плане эвакуации
Если электрощитовая отображается на графической части плана, её положение должно соответствовать фактической планировке здания.
При подготовке схемы рекомендуется:
- показывать помещение в его реальных границах;
- учитывать расположение дверей и коридоров;
- использовать понятную подпись;
- расшифровывать дополнительные нестандартные обозначения;
- не перекрывать обозначением маршруты эвакуации;
- сохранять читаемость основных элементов плана.
Если электрощитовых несколько
В крупных зданиях может быть несколько электротехнических помещений.
При необходимости их отображения каждое помещение обозначают в соответствии с фактическим расположением.
При этом не следует перегружать эвакуационную схему подробной информацией о распределительных устройствах и электрических цепях.
Если электрощитовая находится рядом с эвакуационным выходом
Необходимо особенно внимательно проверить читаемость графической информации.
Подпись технического помещения не должна создавать впечатление, что дверь электрощитовой является эвакуационным выходом.
Эвакуационные выходы обозначают соответствующими знаками и символами.
Если электрощитовая находится на другом этаже
Не следует произвольно наносить её на поэтажный план так, будто она находится на отображаемом уровне.
Информация о расположении электрощитовых на других этажах при необходимости может содержаться в специальной технической документации.
Как обозначить электрощитовую на двери
На двери электротехнического помещения необходимо использовать обозначения, соответствующие характеру опасности и применимым требованиям электробезопасности.
Предупреждение об электрической опасности
Для предупреждения об опасности поражения электрическим током применяют соответствующий знак.
Один из распространённых вариантов — W08 на самоклеящейся плёнке.
Знак должен быть заметен до входа в потенциально опасную зону.
Название помещения
Дополнительно может использоваться табличка «Электрощитовая».
Она помогает работникам и обслуживающим организациям находить необходимое помещение.
Ограничение доступа
Доступ к электроустановкам должен организовываться с учётом требований электробезопасности.
При этом наличие предупреждающего знака не заменяет предусмотренные меры по ограничению доступа посторонних лиц.
Как выбрать размер знака W08
Размер знака безопасности необходимо выбирать с учётом условий размещения и расстояния, с которого он должен восприниматься.
При выборе учитывают:
- место установки;
- расстояние наблюдения;
- освещённость;
- наличие препятствий;
- размер двери или оборудования;
- требования применимого стандарта.
Нельзя утверждать, что для любой электрощитовой обязательно нужен знак строго 100 × 100 или 200 × 200 мм.
Это распространённые товарные размеры, но окончательный выбор должен соответствовать условиям применения.
Знак 100 × 100 мм
Компактный вариант может использоваться на оборудовании и в местах, где знак воспринимается с небольшого расстояния.
Пример товара — W08 на фотолюминесцентной плёнке, 100 × 100 мм.
Знак 200 × 200 мм
Более крупный вариант может быть удобен для размещения на двери помещения или другом объекте, где требуется повышенная заметность.
Пример — W08 на несветящейся плёнке, 200 × 200 мм.
Материалы и варианты исполнения знаков
При заказе знака необходимо учитывать не только размер, но и материал изготовления.
Самоклеящаяся плёнка
Подходит для нанесения на соответствующую подготовленную поверхность.
При выборе необходимо учитывать условия эксплуатации и рекомендации изготовителя.
Плёнка на пластиковой основе
Такое исполнение позволяет получить изделие на более жёсткой основе.
В каталоге представлен знак W08 на фотолюминесцентной плёнке с пластиковой основой.
Фотолюминесцентное исполнение
Фотолюминесцентные материалы способны накапливать световую энергию и обеспечивать послесвечение после прекращения освещения.
Однако необходимо учитывать условия предварительного освещения, характеристики материала и требования к конкретному объекту.
Не следует считать фотолюминесцентное исполнение обязательным для каждого предупреждающего знака W08 без анализа применимых требований.
Как связаны электрощитовая и противопожарное оборудование
Наличие электрощитовой требует соблюдения правил электробезопасности и выполнения предусмотренных мероприятий по пожарной безопасности.
При этом необходимо различать средства предупреждения, обнаружения пожара, эвакуации и пожаротушения.
Огнетушители для электроустановок
При выборе огнетушителя для помещений с электрооборудованием учитывают:
- возможные классы пожара;
- наличие электрооборудования под напряжением;
- допустимое напряжение по документации изготовителя;
- огнетушащую способность конкретной модели;
- условия эксплуатации;
- ограничения применения;
- возможные последствия воздействия огнетушащего вещества на оборудование.
Для электрооборудования могут рассматриваться порошковые и углекислотные огнетушители, если их характеристики соответствуют условиям применения.
При этом углекислотные огнетушители не являются универсальным средством тушения всех горючих материалов.
Порошковые огнетушители также имеют ограничения, а порошок может загрязнять электротехническое оборудование.
Можно ли тушить электроустановки под напряжением
Для электроустановок под напряжением необходимо использовать только средства пожаротушения, допускаемые для соответствующих условий.
Допустимое напряжение и другие ограничения должны быть указаны в документации изготовителя огнетушителя.
Нельзя применять обычную воду для тушения находящегося под напряжением электрооборудования, если это не предусмотрено специальными технологиями и условиями безопасного применения.
Важно: самостоятельное обесточивание электроустановок неподготовленными работниками недопустимо. Оперативные переключения выполняются уполномоченным персоналом в соответствии с установленными требованиями.
Где размещать огнетушители
Места размещения определяются с учётом применимых требований, характеристик помещения и условий эксплуатации.
Огнетушители должны быть доступны и не препятствовать эвакуации людей.
При необходимости их местоположение обозначают соответствующими знаками пожарной безопасности.
Пожарные шкафы и краны
Если в здании предусмотрен внутренний противопожарный водопровод, места размещения пожарных кранов отображаются на плане в соответствии с применимыми требованиями.
При этом пожарный кран не следует автоматически считать подходящим средством тушения находящейся под напряжением электроустановки.
Порядок использования противопожарного водопровода должен учитывать электробезопасность и предусмотренные инструкции.
Частые ошибки при обозначении электрощитовой
Ошибка 1. Знак W08 считают обязательным символом на плане
Предупреждающий знак электрической опасности автоматически переносят на эвакуационную схему, не учитывая её назначение и требования к условным обозначениям.
Ошибка 2. Не различают табличку и предупреждающий знак
Информационную надпись «Электрощитовая» воспринимают как полноценную замену предупреждения об электрической опасности.
Ошибка 3. Используют непонятный символ
На схеме появляется произвольный значок без пояснения в легенде.
Ошибка 4. Перегружают план технической информацией
Подробные обозначения инженерного оборудования затрудняют восприятие эвакуационных маршрутов.
Ошибка 5. Не учитывают фактическую планировку
После переноса или перепланировки технического помещения его расположение на схеме остаётся прежним.
Ошибка 6. Неправильно выбирают огнетушитель
Модель подбирают только по типу огнетушащего вещества, не проверяя допустимое напряжение и другие ограничения применения.
Ошибка 7. Считают фотолюминесцентную основу универсальным требованием
Любой знак без послесвечения объявляют нарушением без проверки применимых требований.
Ошибка 8. Используют устаревшие нормативные документы
При разработке новых планов применяют старые образцы без проверки действующего статуса стандартов.
Как правильно заказать знак для электрощитовой
Перед покупкой необходимо определить назначение изделия и условия его применения.
Шаг 1. Уточните задачу
Необходимо обозначить помещение на плане эвакуации, предупредить об опасности на двери или подготовить комплект маркировки?
Шаг 2. Выберите тип знака
Для предупреждения об электрической опасности рассматривают знак W08.
Для обозначения названия помещения может использоваться отдельная информационная табличка.
Шаг 3. Определите размер
Учитывайте расстояние наблюдения, размеры поверхности и требования применимого стандарта.
Шаг 4. Выберите материал
В зависимости от условий эксплуатации можно рассмотреть самоклеящуюся плёнку, изделие на пластиковой основе или фотолюминесцентное исполнение.
Шаг 5. Проверьте характеристики
Уточните размеры, материал, условия применения и документацию изготовителя.
Шаг 6. Согласуйте размещение
При необходимости согласуйте состав и расположение обозначений со специалистом по электробезопасности и ответственным за пожарную безопасность.
Подобрать продукцию можно в разделе «Знаки электробезопасности».
Часто задаваемые вопросы
Нужно ли обязательно показывать электрощитовую на плане эвакуации?
Универсального требования обозначать каждую электрощитовую отдельным специальным символом на плане эвакуации нет. Необходимость отображения помещения и состав обозначений определяются применимыми требованиями и особенностями объекта.
Как обозначить электрощитовую на плане?
При необходимости можно использовать подпись «Электрощитовая» или понятное условное обозначение с расшифровкой в легенде.
Какой знак устанавливают на дверь электрощитовой?
Для предупреждения об электрической опасности применяют соответствующие знаки, в том числе W08 «Опасность поражения электрическим током». Дополнительно может использоваться табличка с названием помещения.
Что означает знак W08?
Это предупреждающий знак «Опасность поражения электрическим током» по ГОСТ Р 12.4.026-2015.
Как выглядит знак W08?
Жёлтый треугольник с чёрной каймой и чёрным символом молнии.
Обязательно ли использовать знак размером 200 × 200 мм?
Нет универсального требования использовать именно этот размер во всех случаях. Размер выбирают с учётом условий размещения и применимого стандарта.
Нужен ли фотолюминесцентный знак на двери электрощитовой?
Необходимость такого исполнения определяется применимыми требованиями и условиями эксплуатации. Фотолюминесцентная основа не является универсально обязательной для всех предупреждающих знаков.
Можно ли использовать произвольный значок электрощитовой?
Необходимо соблюдать требования к оформлению соответствующего плана. Дополнительное нестандартное обозначение не должно подменять установленные символы и должно быть понятно пользователю.
Какие огнетушители подходят для электрощитовой?
Выбор выполняют с учётом возможных классов пожара, характеристик электрооборудования, допустимого напряжения и ограничений конкретной модели.
Можно ли тушить электрооборудование водой?
Обычную воду нельзя применять для тушения электрооборудования под напряжением без специально предусмотренных условий и средств обеспечения безопасности.
Где купить знак W08?
В интернет-магазине «Магазин 01» представлены несветящиеся и фотолюминесцентные варианты знака W08.
Заключение
Знак электрощитовой на плане эвакуации и предупреждающий знак электрической опасности — разные элементы системы безопасности.
На эвакуационной схеме электрощитовую при необходимости обозначают как техническое помещение, а для предупреждения об опасности поражения электрическим током используют соответствующие знаки безопасности.
При подготовке плана необходимо учитывать ГОСТ 34428-2018, а при выборе предупреждающих обозначений — ГОСТ Р 12.4.026-2015 и другие применимые требования.
В каталоге «Магазин 01» можно подобрать знаки электробезопасности, включая знак W08 на самоклеящейся плёнке и фотолюминесцентный вариант на пластиковой основе.
