ИВЭПР 12/3,5 2х12 - Р - БР источник вторичного электропитания с реле

Импульсный источник питания номинальным постоянным напряжением 12 В и выходным током до 3,5 А. Предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.

Источник питания ИВЭПР 12/3,5 имеет несколько исполнений корпусов для установки одной или двух АКБ ёмкостью от 7 Ач до 17 Ач. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР 12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ. Источник сертифицирован на соответствие ГОСТ Р 53325.

Преимущества

В состав схемы ИВЭПР 12/3,5 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Схема заряда, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда и разогрева АКБ. Каждая АКБ имеет свою цепь заряда, таким образом, уровень зарядного тока поддерживается для каждой АКБ индивидуально. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. ИВЭПР отличается высокой надёжностью, расширенным диапазоном сетевого напряжения 130 В - 265 В, увеличенным температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех.

ИВЭПР 12/3,5 обеспечивает:

• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
• термозащиту, обеспечивающую отключение нагрузки при перегреве элементов ИВЭПР вследствие длительной работы при нагрузке, превышающей номинальную, или при повышенной температуре окружающей среды. После остывания источника напряжение автоматически подается на нагрузку.
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

ИВЭПР 12/3,5 соответствует требованиям ГОСТ Р 53325, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция

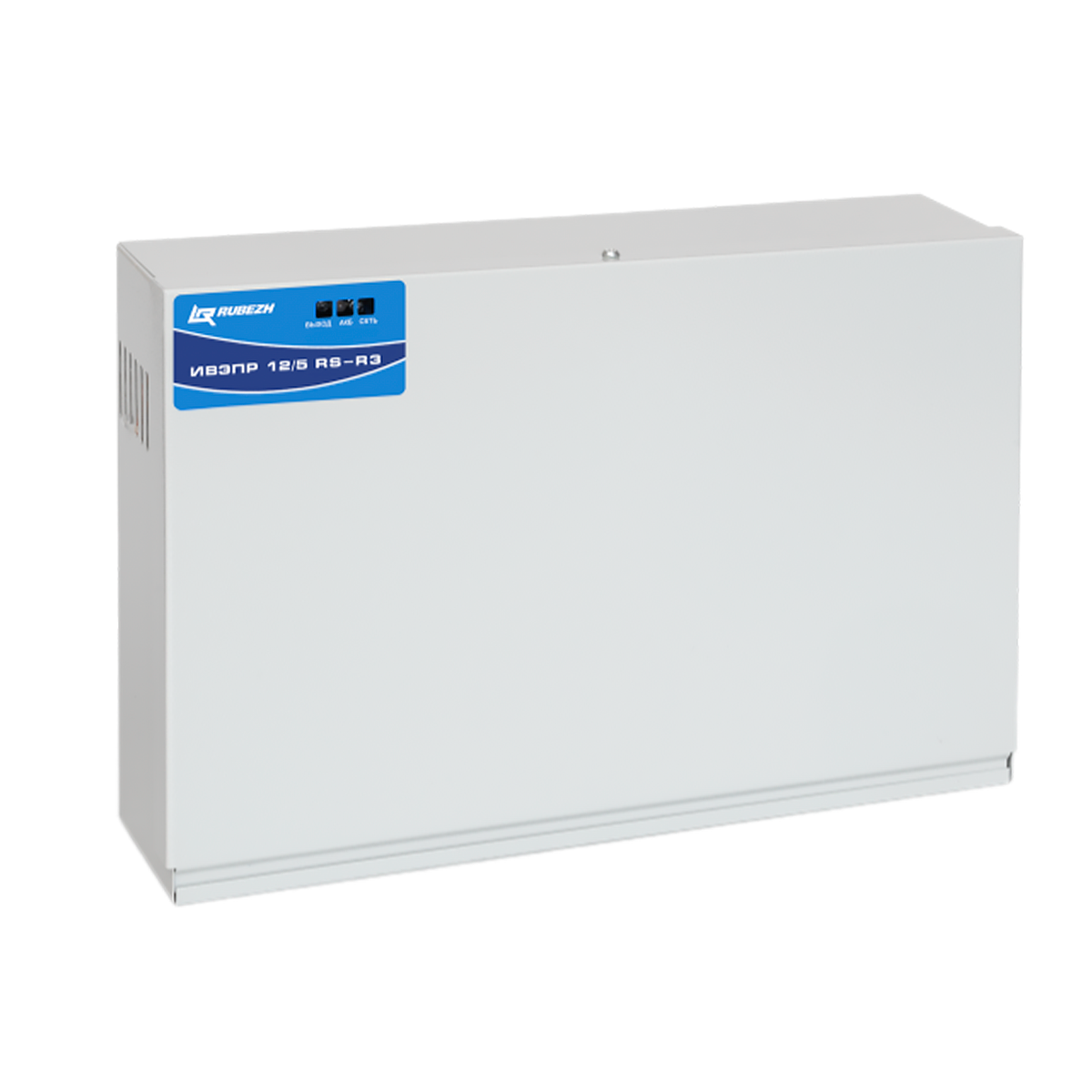

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7, 12 или 17 А*ч в зависимости от исполнения.

На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,6 В является также напряжением питания схемы заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ.

К выходу преобразователя 13,6 В через клеммы «+Р»; «-Р» (устанавливаются в модели ИВЭПР 12/3,5 2х12 БР и 12/3,5 2х17 БР) может подключаться необходимое количество внешних боксов типа БР12 с дополнительными АКБ и схемами подзаряда и контроля. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.

Информативность

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.

Индикатор АКБ:

• при наличии исправной и заряженной АКБ - светится зеленым цветом;
• при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
• при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

Индикатор ВЫХОД:

• при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.

На плате ИВЭПР дополнительно установлен красный светодиод, загорающийся во время срабатывания ТЕРМОЗАЩИТЫ. Его можно увидеть, сняв крышку источника.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В.

На выходе «Авария» присутствует напряжение +12 В (между клеммами «Авар» и «⊥») если выполняются 3 условия:

• наличие сети 230 В;
• наличие исправной и заряженной АКБ;
• наличие выходного напряжения (нет КЗ).

При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):

• при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» - разомкнуты;
• при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» - замкнуты.
