Извещатель может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками. Извещатель пожарный дымовой линейный ИПДЛ-264/2-150-R3 предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее по тексту ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3. В основе работы прибора лежит затухание инфракрасного излучения в задымленной среде. Прибор состоит из блока излучателя и блока приемника, устанавливаемых на противоположных сторонах охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления. Питание и информационный обмен извещателя осуществляется по двухпроводной адресной линии связи (АЛС). В системе извещатель занимает два адреса. Компоненты извещателя (излучатель и приемник) устанавливают на противоположных стенах (балках, капитальных опорах, не подверженных вибрациям и сезонным подвижкам здания) под потолком. Расстояние между излучателем и приемником должно быть в диапазоне от 8 до 150 м, при этом в контролируемой зоне не должно быть предметов, перекрывающих оптический луч, и должна исключаться возможность их появления.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления излучателя от АЛС, мА, не более | 0.65 |
| Ток потребления приёмника от АЛС, мА, не более | 0.65 |
| Ток потребления излучателя от АЛС в режиме юстировки, мА, не более | 0.65 |
| Ток потребления приёмника от АЛС в режиме юстировки, мА, не более | 5 |
| Максимальная контролируемая площадь, м2 | 1350 |
| Дальность действия, м | от 8 до 150 м |
| Степень защиты оболочки | IP41 |
| Масса, кг, не более | 0.6 |
| Ширина, мм, не более | 82 |
| Высота, мм, не более | 90 |
| Глубина, мм, не более | 95 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
- Возможен самовывоз заказанной продукции с центрального склада (г. Щёлково) или с торговых точек. Стоимость самовывоза - 0 руб.
- Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.

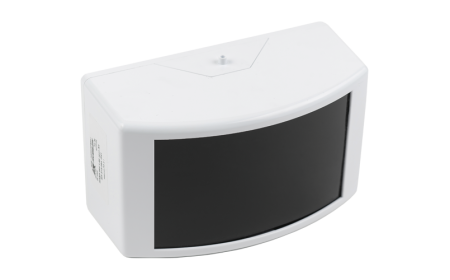

Извещатель пожарный дымовой линейный ИПДЛ-264/1 может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками.
ИПДЛ-264/1-100 - R3, значение 100 максимальное расстояние между излучателем и отражателем. Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3. Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес. Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления. Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.8 |
| Ток потребления извещателя в режиме юстировки, мА, не более | 5 |
| Максимальная контролируемая площадь, м2 | 900 |
| Дальность действия, м | см. таблицу исполнений |
| Степень защиты оболочки | IP41 |
| Масса, кг, не более | 0.6 |
| Ширина, мм, не более | 160 |
| Высота, мм, не более | 96 |
| Глубина, мм, не более | 100 |
| Габаритные размеры отражателя, мм (ВхШхГ) | 100х100х10 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
