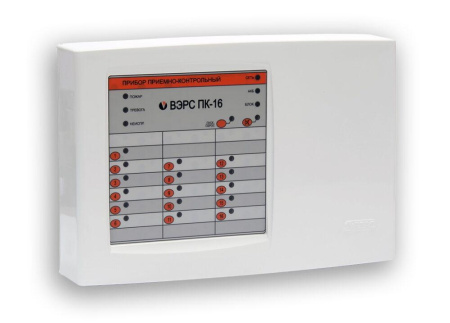

Прибор приемно-контрольный с установленным в нем Сетевым преобразователем ВЭРС-LAN 16 ШС (охранные, пожарные, технологические), 3 реле ПЦН (одно реле: 250В/7А; два реле: 120В/2А,), выходы на оповещатели ОК с током нагрузки до 1А, высокоэффективный импульсный источник питания (135-242В), АКБ 7 А*ч, клеммы для подключения внешнего РИП, конфигурирование кнопками прибора и/или через персональный компьютер (ПО ВЭРС-ПК Prog), встроенный порт USB, подключение внешних блоков по RS-485. Пластмассовый корпус. АКБ в комплект поставки не входит
Назначение: система удаленного мониторинга и управления предназначена для распределенного управления, мониторинга, сбора и хранения информации о состоянии системы охранно-пожарной сигнализации на базе приборов ВЭРС-ПК16 Версия 3.1.
Основные особенности ВЭРС-ПК 16 LAN:
- Возможность использования уже смонтированных и эксплуатируемых на объектах локальных вычислительных сетей (ЛВС) общего пользования с подключенными в них персональными компьютерами;
- Распределенная организация АРМ – в системе одновременно могут функционировать несколько АРМ, при этом каждое работает автономно;
- Возможность одновременного сеанса связи прибора ВЭРС-ПК с десятью (или меньше) АРМ для передачи им информации о своем текущем состоянии и приема команд управления;
- Сохранение всех событий, зарегистрированных в контролируемых приборах на момент их наблюдения в журналах событий на каждом АРМ;
- Высокая устойчивость к подмене данных;
- Контроль и управление до 256 ВЭРС-ПК с одного АРМ, с выводом на экран персонального компьютера одновременно информации о каждом приборе в виде информативной пиктограммы. Пиктограммы свободно масштабируются на экране под нужный размер, удобный для восприятия;
- Возможность дополнения системы внешними АРМ. Подключение внешнего АРМ производится через Интернет, используя стандартное VPN-соединение (протокол TCP/IP). Используемый протокол шифрования в системе на сегодняшний день является одним из самых устойчивых к взлому.
Составляющие ВЭРС-ПК 16LAN:
- Приборы приемно-контрольные охранно-пожарные ВЭРС-ПК16 версия 3.1 с датой выпуска, начиная с 01.09.2014;
- Сетевой преобразователь ВЭРС-LAN - плата преобразователя интерфейсов RS-485 – Ethernet, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК Версия 3.1, обеспечивающая подключение одного приемно-контрольного прибора в систему;
- ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
- АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
- АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.
Функцинальные возможности:
- Конфигурирование и настройка приемно-контрольных приборов ВЭРС-ПК 16 Версия 3.1 для работы на объекте (тактики и алгоритмы работы ШС, реле и т.д.) и в системе (сетевые адреса приборов, списки разрешенных для передачи информации персональных компьютеров с установленным на них ПО ВЭРС-LAN и т.д.);
- Одновременный опрос большого количества приемно-контрольных приборов по сети Ethernet, отображение информации об их текущем состоянии на АРМ Администратора или АРМ Оператора;
- Прием и передача команд управления от АРМ к приемно-контрольным приборам (постановка/снятие ШС, управление встроенными в приборы реле, получение диагностической информации о состоянии ключей управления внешними оповещателями и т.д).
Функциональные возможности и особенности программного обеспечения системы ВЭРС-LAN:
- мониторинг приборов ВЭРС ПК LAN 16 по локальной сети предприятия и удаленных объектов через интернет:
- журнал событий на 3 миллиона записей.
- информативное пояснение для важных событий.
- выделение цветом важных событий.
- фильтрация событий по группе событий, по событиям, по приборам, по дате.
- информативный индикатор на каждый прибор, индицирующий полное состояние прибора, и состояние отдельных ШС.
- печать журнала событий
- экспорт данных журнала событий в текстовый файл с разделителями (.csv) для импорта в Excel и базы данных.
- конфигурирование приборов ВЭРС ПК LAN 16:
- конфигурирование приборов и сетевых настроек через интерфейс USB.
- конфигурирование приборов через локальную сеть предприятия и через интернет.
- управление приборами ВЭРС ПК LAN 16:
- постановка/снятие ШС
- постановка групп ШС, ШС могут группироваться как в пределах одного прибора, так и из нескольких приборов.
- управление реле прибора.
- гибкое управление правами доступа:
- запрет/разрешение удаленного управления прибором на уровне прибора и оператора.
- запрет/разрешение удаленного конфигурирования прибора на уровне прибора.
- управление правами доступа к ШС по типу ШС (пожарные, охранные, технологические)
- ограничение доступа к приборам только с заданных IP адресов.
- мониторинг и управление приборами с нескольких рабочих мест:
- прибор поддерживает до 10 одновременных подключений с разных рабочих мест, количество одновременных подключений настраивается для каждого прибора (от 1 до 10).
Например: рабочее место мониторинга и управления охранными ШС и рабочее место мониторинга и управления пожарными ШС.
Технические характеристики:
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт |
|
Питание приборов ВЭРС-ПК 16: от сети переменного тока частотой (50+1) Гц, В от аккумулятора, В | 220+10%-15% 12+15% |
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более | 12 |
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более | 0,16 |
Напряжение, выдаваемое прибором на внешнюю нагрузку, В | 12±2 |
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более | 0,6 |
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: | 1,2 |
ВЭРС-ПК16 | 8 |
Напряжение на клеммах для подключения ШС, в дежурном режиме, В | 17±1,7 |
Максимальное количество ключей ТМ, записываемых в прибор, шт. | 250 |
Выходные коммутационные параметры ПЦН: напряжение переменного тока не более, В напряжение постоянного тока, не более, В ток, не более, А | 120 24 2 |
Условия эксплуатации: диапазон температур, °С относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | -30…+50 98% |
