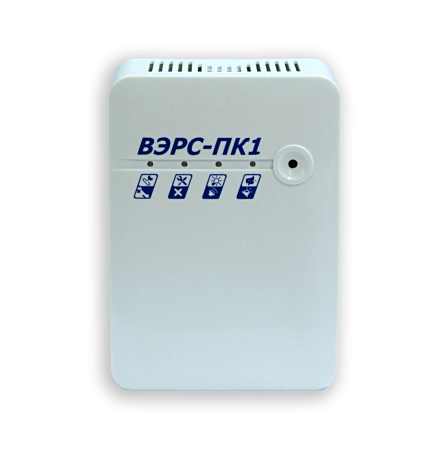

Прибор приемно-контрольный ВЭРС-ПК 1-01

Назначение

1. Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;
2. Выдача извещений: - “ПОЖАР/ТРЕВОГА” с помощью реле ПЦН; - “НЕИСПРАВНОСТЬ” с помощью электронного ключа;
3. Управление звуковым и световым оповещателями;
4. Организация речевого оповещения совместно с системой речевого оповещения «РИТМ».

Основные характеристики

• Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;
• Возможность включения в один ШС активных ДИП и пассивных ПИ;
• Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.

Возможности

• Программирование времени задержки взятия охранных ШС (от 0 до 120 сек).
• Программирование задержки включения звукового оповещателя (от 0 до 60 сек.).
• Взятие охранного ШС по тактике «с открытой дверью».
• Возможность подключения внешнего РИП.
• Наличие индикации “ШС не готов к взятию”.
• Программирование задержки восстановления ДИП, питающегося от пожарного ШС.
• Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС.
• Возможность подключения регистратора событий “ВЭРС-РС”.
• Управление ключами Touch Memory (в исполнении «ВЭРС-ПК1ТМ-01” считыватель и ключи в комплекте).

Технические данные

• Количество ШС, подключаемых к прибору, шт 1
• Питание прибора:
• от сети переменного тока частотой (50+1) Гц, В 220+10% 15%
• от аккумулятора, В 12+15%
• Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ПОЖАР/ТРЕВОГА» от сети переменного тока, ВА, не более 5
• Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме пожарного ШС от внутреннего резервного аккумулятора, А, не более 0,05
• Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12+2
• Максимальный ток нагрузки выходов (электронных ключей) для подключения выносных оповещателей (рабочее напряжение 12В), А, не более:
• звуковых оповещателей (при наличии встроенного аккумулятора) 1,0
• ключ НЕИСПРАВНОСТЬ 0,05
• ключ светового оповещателя 0,05
• Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:
• в дежурном режиме пожарного ШС, без внешней нагрузки 24
• при полной нагрузке 5
• Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока без выдачи ложных извещений. Наличие сети или заряженность аккумулятора индицируется светодиодом «СЕТЬ».
• Напряжение на аккумуляторе, при котором включается индикация разряда (мигание красным светодиода «Сеть» и гашение светодиодов ШС), В 10+0,5
• Напряжение на клеммах для подключения ШС, В:
• в дежурном режиме и токе нагрузки не более 3 мА 19+1,5
• при разомкнутом состоянии ШС 24+2
• Сопротивление утечки между проводами ШС, кОм, не менее
• для охранного ШС 20
• для пожарного ШС 50
• Сопротивление выносного резистора (установлены в монтажном блоке), кОм 7,5+5 %
• Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более 220
• Время реакции на нарушение шлейфа, не более, мс 300
• В исполнении «охранный»: Прибор обеспечивает взятие ШС по тактике «с задержкой взятия», с задержкой взятия под охрану ШС на время от 0 до 90 с. В течение этого времени допускается многократное изменение состояния ШС (норма / нарушение). Задержка программируется.
• Прибор обеспечивает взятие ШС по тактике «с открытой дверью», при этом постановка ШС на охрану происходит при закрытии двери, т.е. при восстановлении ШС в состояние норма.
• Прибор при нарушении ШС обеспечивает задержку включения выносного звукового оповещателя на время от 0 до 90 с. Задержка программируется.
• Длительность звучания выносного звукового оповещателя в режимах «ВНИМАНИЕ» и «ПОЖАР/ТРЕВОГА», мин 5

Примечание: если прибор находится в режиме «ВНИМАНИЕ» или «ПОЖАР/ТРЕВОГА» и произошло кратковременное отключение питания, то отсчет длительности включения звукового оповещателя осуществляется с момента появления питания.

• ШС прибора всегда находятся под рабочим напряжением, но автоматически обесточивается в момент взятия на охрану, если ШС на момент взятия не соответствует состоянию дежурного режима, на время 3 с., для приведения извещателей в исходное состояние.
• При полном пропадании питания прибор запоминает текущее состояние ШС и при восстановлении питания обеспечивает возобновление подачи извещений.
• Число электронных ключей (proxi-карт), записываемых в память прибора, не более, шт 25
• Прибор сохраняет работоспособность после воздействия на клеммы подключения ШС:
• напряжения синусоидальной формы до 50В, частотой (50+1)Гц и длительностью до 20 с
• одиночного импульса амплитудой до 300В и длительностью до 10 мс.
• Прибор помехоустойчив к воздействию на ШС наводок напряжения синусоидальной формы частотой 50Гц и амплитудой до 5 В.
• Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН =60В;2А ~120В;2А
• Условия эксплуатации:
• диапазон рабочих температур, °С -30...+55
• относительная влажность при температуре окружающего воздуха 40°С до 93 %
• Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях.
• Габаритные размеры прибора, мм, не более 163х135х56
• Масса прибора без аккумулятора, кг, не более 0,5
