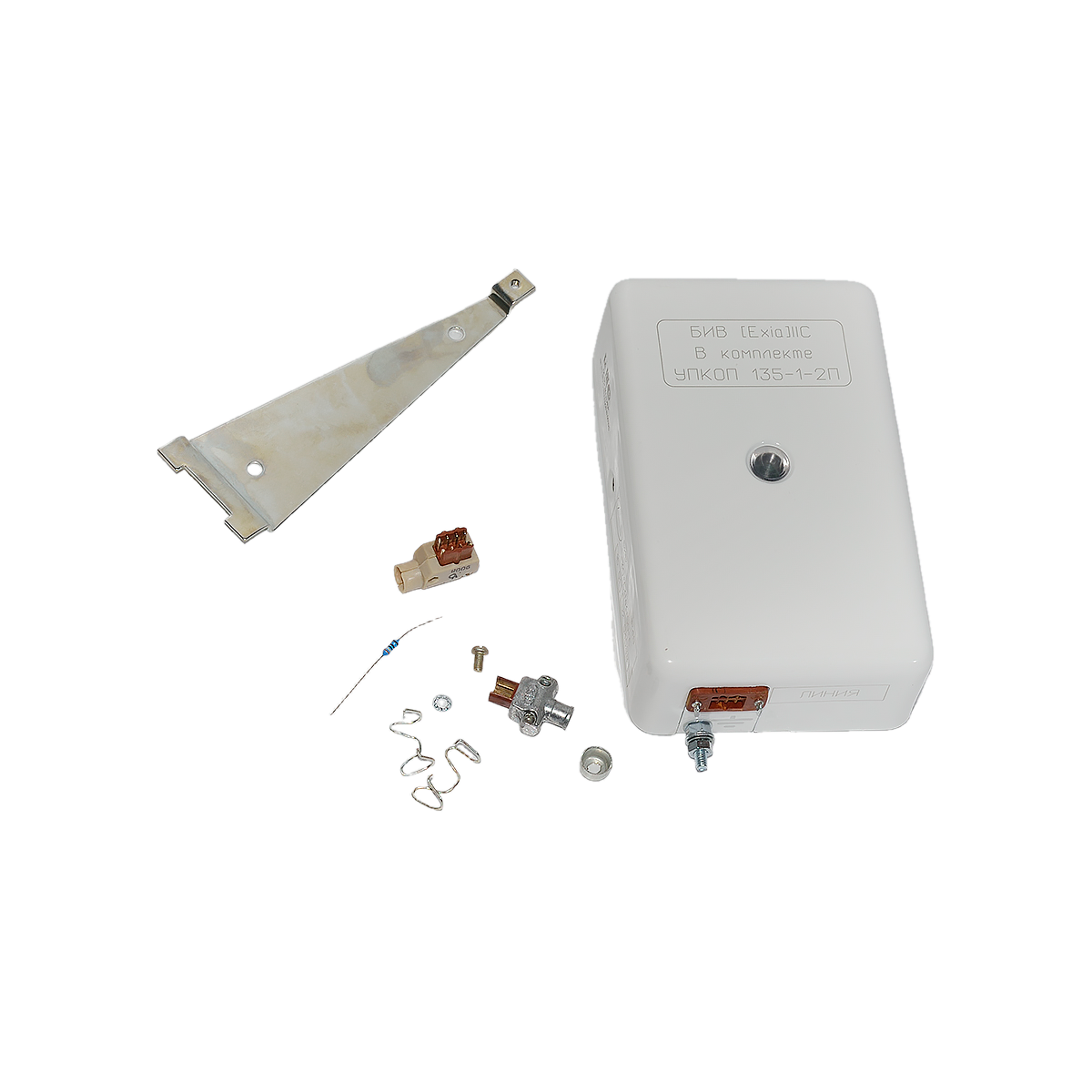

![Блок интерфейсный взрывозащищенный БИВ [Exia]IIC в комплекте УПКОП 135-1-2П](/upload/iblock/dfd/6yiuzwpzw1rpx0rn1xl9d6o1nj0fqxa1/DSC_2416.jpg "Блок интерфейсный взрывозащищенный БИВ [Exia]IIC в комплекте УПКОП 135-1-2П")
- Возможен самовывоз заказанной продукции с центрального склада (г. Щёлково) или с торговых точек. Стоимость самовывоза - 0 руб.
- Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.
Блок интерфейсный взрывозащищенный [Ехiа]IIС в комплекте УПКОП 135-1-2П, 1 искробезопасный вход/выход "iа", 1 вход/выход обычного исполнения, индикатор состояния ШСО"i", Uпит.12В. Без светового табло (ТС) и выносного элемента (ЭВ).
Устройство приемно-контрольное охранно-пожарное взрывозащищенное с видом взрывозащиты "Искробезопасная электрическая цепь" УПКОП 135-1-2П относится к средствам автоматизации специального назначения, предназначено для контроля состояния пожарных и (или) охранных датчиков и управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне приборами приемно-контрольными охранно-пожарными обычного исполнения располагаемыми вне взрывоопасной зоны.
Функциональные возможности и особенности:
Возможность подключения до 10 потребителей импульсной энергии (электровоспламенители, пиропатроны и им подобными изделиями).
Устройство выполняет интерфейсную гальваническую развязку искробезопасных цепей общего исполнения.
Обеспечивает силовую нагрузку ШСО «ia» световых табло, световых и звуковых оповещателей, управляет запуском пиропатронов, модулей пожаротушения, располагаемых во взрывоопасных зонах.
Устройство совместно с прибором ППКОП (прибор приемно-контрольный охранно-пожарный) может быть использовано для охраны невзрывоопасных зон и объектов, требующих гальваническую развязку контролируемых цепей.
Рассчитано для работы с приборами, имеющие выход от внутреннего источника питания постоянного тока, обеспечивающего питание устройства.
Устройство сохраняет работоспособность, обеспечивает контроль и управление (прием-передачу извещений, трансляцию сигналов управления) между ППКОП общего использования и потребителями энергии, находящимися во взрывоопасной зоне, через искробезопасные входы-выходы ШСО"iа" БИВ, ТС, ОС, ЭВ и ЭВК.
БИВ имеет светодиодной индикатор для световой сигнализации наличия напряжения питания устройства и состояния (режима) цепи ШСО «ia».
Ток потребления БИВ в дежурном режиме не более 50 мА.
Типовой ток потребления в режиме оповещения при нагрузке, состоящей из двух световых табло (Iпотр=20мА) - не более 200 мА.
Технические характеристики:
| Количество сигнальных шлейфов | 1 |
| Маркировка по взрывозащите | [Exia]IIC |
| Суммарная эквивалентная емкость шлейфа, не более | 20 пФ |
| Суммарная эквивалентная индуктивность шлейфа, не более | 10 мкГн |
| Ток короткого замыкания в ШС, мА | 171 |
| Сопротивление ШСОi, соответствующее режиму, кОм: | |
| - "Норма" | 2.8…5.1 |
| - "Тревога 1", "Пожар1" | 7.5…9.0 |
| - "Тревога 2", "Пожар2" | 11…35 |
| - "обрыв", более | 50 |
| - "КЗ", менее | 1.5 |
| Напряжение питания DC, В | 9…15 |
| Потребляемый ток, А | 0.5 |
| Мощность, потребляемая устройством, Вт, не более | 5 |
| Диапазон рабочих температур, °С | -40…+55 |
| Габаритные размеры составных частей устройства, мм: | |
| - БИВ | 91х156х45 |
| - ОС | D80х45 |
| - ТС | 120х340х60 |
| - ЭВ | D80х41 |
| - ЭВК не более | 161х205х86 |
| Масса составных частей устройства, кг: | |
| - БИВ | 0.98 |
| - ОС | 0.3 |
| - ТС | 0.7 |
| - ЭВ | 0.5 |
| - ЭВК | 0.8 |
