Взрывозащищенный извещатель пожарный ручной ИП 535 Гарант-М
Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.
Взрывозащищенный ручной извещатель - ИП 535 ГАРАНТ- М предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации взрывоопасных объектов.
Извещатель ИП535 Гарант-М является модернизированным вариантом исполнения взрывозащищенного извещателя ИП 535 Гарант СПР.425211.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.
ИП 535 Гарант-М предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Извещатель имеет маркировку взрывозащиты: 0Ex ia IIB T6 Ga, маркировку параметров искрозащиты: « Li: 1 мкГн, Сi: 1000 пФ, Ui: 27B » по ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014.
Входные параметры Ii и Pi к извещателям ИП535 «Гарант-М» не применяются, т.к. искробезопасность полностью обеспечивается параметром Ui (см. п. «е» Приложения А (обязательное) ГОСТ Р МЭК 60079-25-2012).
Дежурный режим извещателя отображается периодическими (каждые 2 секунды) короткими световыми вспышками сигнального светодиода.
ИП 535 Гарант-М имеет нормально-разомкнутый и нормально-замкнутый выходы, и, в зависимости от задействованных контактов, может включаться в двухпроводный шлейф сигнализации следующими способами:
- параллельно (с увеличением тока в ШС при срабатывании) – при использовании нормально-разомкнутого выхода (токопотребляющее включение);
- последовательно-параллельно (с уменьшением тока в ШС при срабатывании) – при использовании нормально-замкнутого выхода и питании извещателя от шлейфа;
- последовательно (с уменьшением тока в ШС при срабатывании) – с использованием нормально-замкнутого выхода (нетокопотребляющее включение).

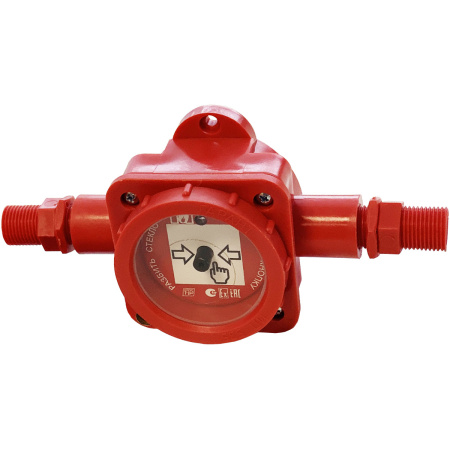

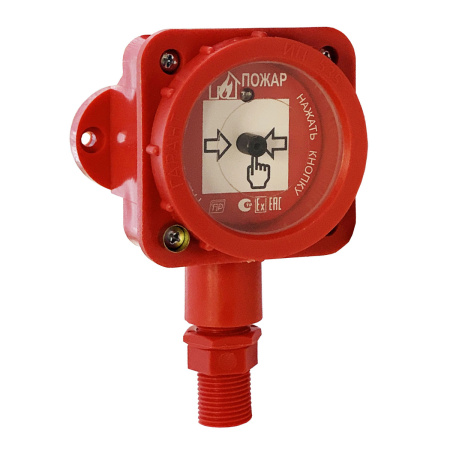

Извещатель выпускается в одно- и двухвводном исполнениях корпуса для удобства монтажа в транзитных ШС.
Предусмотрено исполнение извещателя с надписью "ПУСК ПОЖАРОТУШЕНИЯ".
Конструкция извещателя позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности. Крепление ИП 535 Гарант-М осуществляется в вертикальном положении на стене или другой поверхности, используя ушки на корпусе.
Каждый извещатель комплектуется штуцерами под трубную разводку G1/2, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав 12мм, 15 мм, либо штуцерами с метрической резьбой М20*2,5, а также запасным стеклом, позволяющим легко восстановить изделие после срабатывания.
Особенности и преимущества:
- для любых классов взрывоопасных зон
- внешний токозадающий резистор (Возможность использования с различными ПКП)
- произвольная схема подключения (на размыкание или на замыкание)
- индикация дежурного режима
- световая индикация срабатывания
- широкий диапазон окружающей температуры
- оболочка IP66/IP67
- класс химстойкости Х3
- корпус из ударопрочного армамида
- штуцер в комплекте
- запасное стекло
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga |
| Диапазон рабочих напряжений, В | 4... 27 |
| Ток через извещатель при напряжении в шлейфе сигнализации 24В: | |
| - в дежурном режиме, мА, не более | 50 |
| - в режиме пожара, мА | 22±1 |
| Степень защиты оболочки | IP66/IP67 |
| Класс химстойкости | Х3 |
| Температура окружающей среды, °С | от -60 до +70 |
| Габариты, мм, не более | |
| - С одним вводом | 160х110х70 |
| - С двумя вводами | 225х110х70 |
| Масса, кг, не более | 0,3 |
