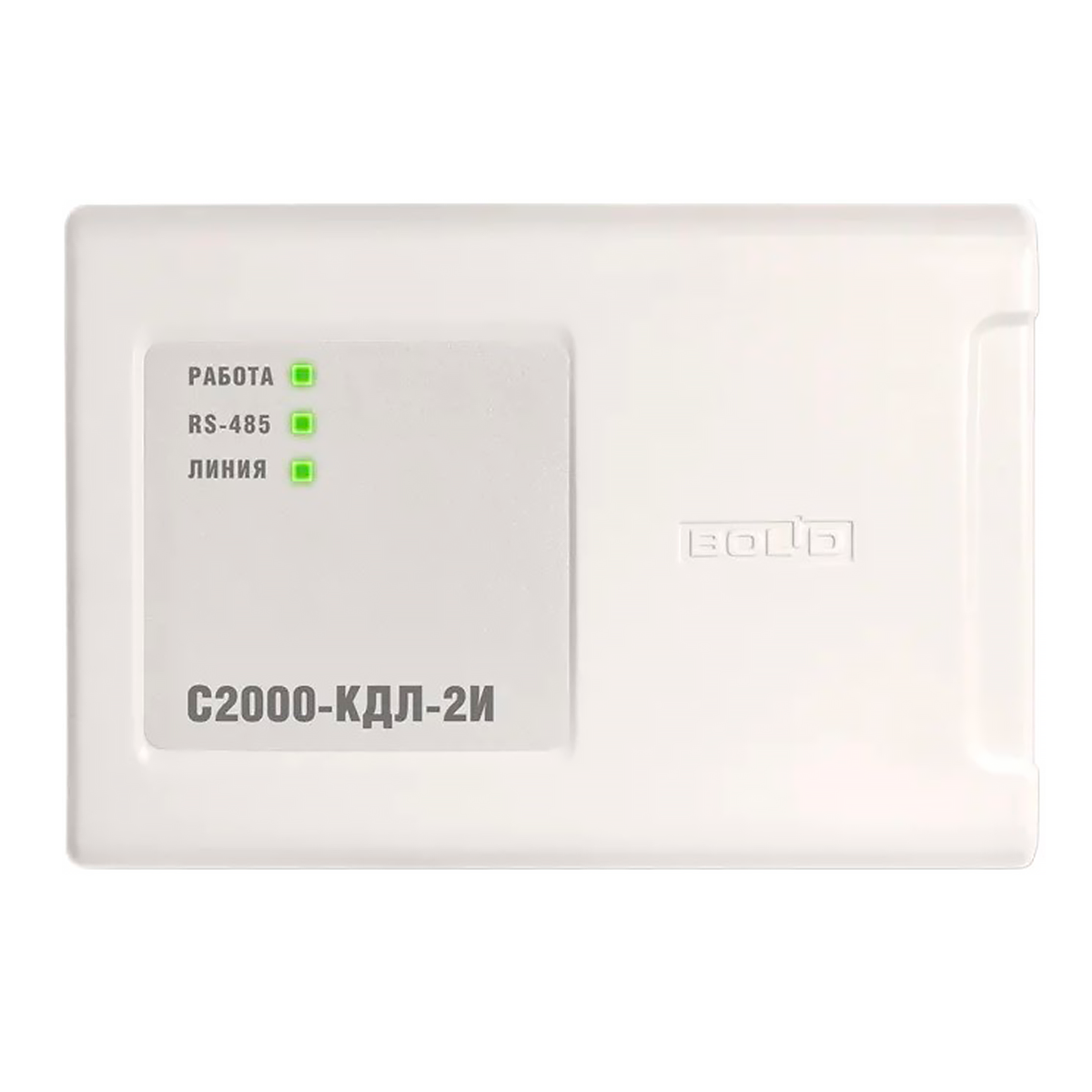

С 2000 КДЛ-2И Контроллер двухпроводной линии с гальванической развязкой

Контроллер адресной. Контроль по двухпроводной линии до 127 извещателей (зон, шлейфов) с питанием от этой линии, управление от пульта «С2000» или ЭВМ по интерфейсу RS-485 с гальванической изоляцией

Контроллер двухпроводной линии связи "С2000-КДЛ-2И" (в дальнейшем – контроллер), входящий и являющийся в составе интегрированной системы охраны "Орион" составной частью совмещённого расширяемого адресно-аналогового прибора, предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охраннопожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР); управления, посредством выходов адресных сигнально-пусковых блоков (СП) и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000М" (ПКУ) или компьютер по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.

Возможность работы по интерфейсу RS-485 позволяет использовать контроллер в интегрированной системе охраны "Орион".

Встроенные тактики управления выходами также позволяют использовать контроллер в инженерных системах (учет расхода ресурсов, управления исполнительными устройствами, терморегулирования).

Для обеспечения устойчивости функционирования систем в конструкции контроллера присутствует разделение на две группы проводных соединений, гальванически развязанных между собой – источника питания с интерфейсом RS-485 и ДПЛС.

Основные особенности:

• Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
• Подключение до 127 адресных устройств (АУ).
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS485 и ДПЛС
• Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
  • назначение порога предварительного оповещения «Внимание» и порога «Пожар»
  • задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
  • назначение уровня запыленности
  • передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
• Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
• Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
• Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
• Работа с адресным измерителем влажности и температуры «С2000-ВТ»
• Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
• Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
• Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
• Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
• Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
• Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион Про»
• Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
• Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
• Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
• Контроль вскрытия корпуса блока
• Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Технические характеристики:
