Устройство сигнальное пусковое автономное автоматическое УСПАА-1 модель V4
Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.

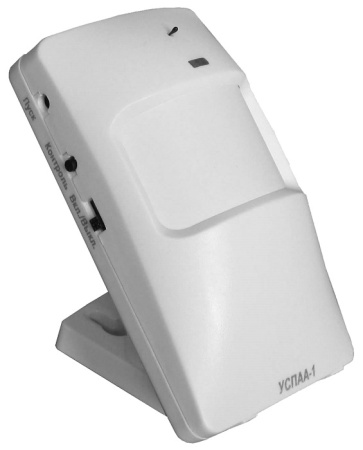

УСПАА-1 v4 - устройство сигнально-пусковое автономное автоматическое, предназначенное для мониторинга пожарной обстановки в помещении при помощи встроенных сенсоров (тепловой + оптический), анализа полученных данных и в случае фиксации возгорания выдачи предупреждающих свето-звуковых сигналов с последующей подачей пускового тока на электрактиватор МПП типа Тунгус.
Конструкция
Устройство представляет собой электронный модуль с тепловым и оптическим сенсорами, звуковым излучателем, кнопками «вкл/выкл» и «контроль», индикатором состояния и разъемом для подключения пусковых цепей МПП. Выполнено в пластиковом корпусе, снабжено отсеком для 3 батарей типа АА и крепежным кронштейном.
Принцип работы
Сигнально-пусковое устройство ведет непрерывный контроль уровня температуры и в случае ее повышения активирует оптический сенсор, который в свою очередь и определяет уровень опасности (Пуск/Пожар/Норма). При фиксации наличия возгорания УСПАА выдает свето-звуковой сигнал и с задержкой в 5/30 формирует сигнал на запуск МПП.
Особенности УСПАА-1 v4
- Контроль помещения с помощью теплового и оптического сенсоров.
- Максимальная контролируемая площадь при высоте установки 1/2/3/4/5/6 м составляет 9,4 / 37.7 / 84.7 / 150.7 / 235.6 / 339.8 м² соответственно.
- Выдача световых и звуковых сигналов привлечения внимания.
- Выдача токового импульса на электроактиватор МПП с задержкой 5 / 30 с.
- 2 варианта группового пуска МПП:
- локальный – выборочный пуск МПП, находящихся в состоянии «Внимание»;
- глобальный – одновременный пуск абсолютно всех МПП.
- Контроль состояния термодатчика, АКБ и целостности пусковых цепей МПП.
- Световая индикация текущего состояния.
- Встроенный звуковой оповещатель с частотой 0.8-5 кГц и звуковым давлением ≥ 60 дБ.
- Питание от 3-х встроенных АКБ 1.5 В типа АА.
- Минимальное токопотребление.
- До 2-х лет непрерывной работы от 1 комплекта АКБ.
- Крепление на корпусе МПП Тунгус.
- Стабильная работа в температурном диапазоне -40...+50 °С.
- Средний срок службы – 10 лет, гарантия – 30 мес. со дня ввода в эксплуатацию.
Характеристики
Устройство сигнально-пусковое автономное автоматическое УСПАА-1 v4| Время срабатывания | до 20 с |
| Допустимая фоновая освещенность: | |
| - для рассеянного солнечного излучения | 15000 лк |
| - для излучения ламп накаливания | 500 лк |
| - для излучения люминесцентных ламп | 2500 лк |
| Максимальный телесный угол обзора | 120º |
| Дальность обнаружения тестового очага пожара ТП1, ТП4-ТП6 площадью 0,1м2 | не менее 6 м |
| Предельная контролируемая площадь при высоте установки 1/2/3/4/5/6 м | 9.4 / 37.7 / 84.7 / 150.7 / 235.6 / 339.8 м² |
| Радиус круга зоны обнаружения при высоте установки 1/2/3/4/5/6 м | 1.73 / 3.46 / 5.19 / 6.92 / 8.66 / 10.4 м |
| Диапазон частот звукового оповещателя | 0.8-5.0 кГц |
| Уровень звукового давления оповещателя | не менее 60 дБ |
| Работает с электровоспламенителями номинальным сопротивлением | 1.5-16 Ом |
| Устройство обеспечивает при формировании команды "Пуск": | |
| - максимальный ток в пусковой цепи при нагрузке от 1,0 до 1,5 Ом | не менее 1.0 А |
| - максимальный ток в пусковой цепи при нагрузке от 1,5 до 5,1 Ом | не менее 0.5 А |
| - ток в пусковой цепи при нагрузке от 1,5 до 16 Ом в течение 100 мс | не менее 0.2 А |
| - энергию импульса в нагрузке в течение 10 мс | не менее 50 мДж |
| Ток по цепи электровоспламенителя в режиме «Контроль» | до 0.5 мА длительностью до 0,5 мс |
| Питание | от 3 батарей типа АА напряжением 1.5 В |
| Время работы от батарей в режиме ожидания | более 2 лет |
| Потребляемый ток/мощность в дежурном режиме | 200 мкА / 1 мВт |
| Потребляемый ток/мощность в режиме «Контроль», «Внимание», «Пожар» | 5 мА / 25 мВт |
| Температурный диапазон эксплуатации | -40...+50 °С |
| Габариты | 104х60х68 мм |
| Вес | 0.2 кг |
| Средний срок службы | 10 лет |
| Гарантийный срок эксплуатации | 30 месяцев со дня ввода в эксплуатацию |
Комплектация Тунгус-0,65 МПП(Н-С2)-0,65-И-ГЭ-У2
| Устройство УСПАА-1 v4 | 1 шт. |
| Паспорт | 1 шт. |
