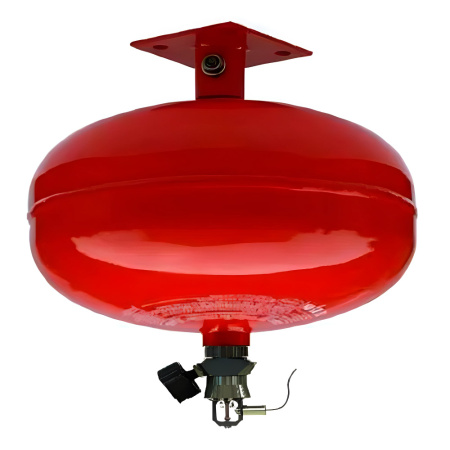

МГП Импульс-24 (с газом - Хладон R125 - 22,3кг) модуль газового пожаротушения

Модуль газового пожаротушения АУГП МГП «Импульс-24» с газом Хладон R125 (22,3 кг)

Принцип работы модуля:

После поступления сигнала от пожарного извещателя на приемно-контрольный прибор, последний формирует команду на срабатывание модуля (модулей) и пожарный прибор управления посылает электрический импульс на срабатывание электромеханического побудителя, шток которого при этом перемещается до механического контакта со стеклянной колбой, разрушая ее. При этом, клапан запорно-распылительного устройства открывается, и ГОС под действием рабочего давления не менее 1,0 МПа (10 кгс см-2) в сосуде модуля выбрасывается в защищаемую зону через распылитель. При падении давления в сосуде сигнализатор давления посылает сигнал на приемно-контрольный прибор о срабатывании модуля. В случае повышения температуры в защищаемой зоне при возникновении пожара до значений, выше температуры срабатывания теплового замка (>68°C), последний вскрывается, и модуль срабатывает самостоятельно, без сигнала от пожарного прибора управления.

Модуль ИМПУЛЬС-24 предназначен для тушения пожаров класса А (горение твердых веществ), В (горение жидких веществ), С (горение газообразных веществ) по ГОСТ 27331-87 и электроустановок до 1000 В, находящихся под напряжением.

Заправлен Хладоном 125 (HFC-125)

Применяемые огнетушащие вещества не оказывают негативного воздействия на защищаемое оборудование материалы, в том числе – на оборудование под напряжением и культурные ценности.

Модули совмещают все преимущества первого поколения (Импульс-2-20) и включают множество инновационных решений:

·        электро-контактный манометр для контроля падения давления, который выдает обратный сигнал на прибор управления о выходе огнетушащего вещества из сосуда;

·        универсальное крепление для потолочного или настенного монтажа EasyFix;

·        универсальный газовый насадок, разработанный для применения с фторкетоном и хладонами.

·        насадок обеспечивает равномерных распыл при потолочном и настенном креплении;

·        электрический толкатель (активатор) многоразового применения вместо одноразового и морально устаревшего пиротехнического побудителя;

·        многослойное полимерное покрытие баллона с толщиной не менее 0.3 мм, позволяет предоставить пользователю ГАРАНТИЮ НА ОТСУТСТВИЕ КОРРОЗИИ ВНУТРЕННИХ СТЕНОК СОСУДА в течение 30 ЛЕТ!!!

·        эргономические электрические разъемы;

·        усиленная тара с 100% защитой запорно-пускового устройства, полностью перерабатываемая с учетом защиты окружающей среды.

·        не требуется проводить гидравлические расчеты на этапе проектирования;

·        уникальная конструкция позволяет сократить затраты на оборудование, дополнительные материалы и монтаж распределительного трубопровода;

·        снижение затрат на проектирование монтаж и обслуживание за счёт компактности и эргономичных решений в конструкции запорно-пускового устройства;

·        благодаря конструкции, отсутствует остаток огнетушащего вещества (ГОТВ) в модуле и трубопроводе, это экономит не менее 10% от общей массы проектируемого ГОТВ по сравнению с напольными системами;

·        не занимают полезного пространства в защищаемом помещении;

·        в случае проектирования нескольких помещений на одном объекте, согласно СП 485.1311500.2020, запас модулей пожаротушения можно формировать по наибольшему из проектируемых помещений, это также экономит средства по сравнению с напольными проектируемыми системами, где резерв формируется в размере 100% от объёма установленного на объекте оборудования.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

·        Вместимость модуля л 24,00±0,2

·        Рабочее давление ГОТВ, при t + 20±2°С бар 22,0±4,0

·        Минимальное рабочее давление, при котором сохраняется работоспособность устройства бар 13,0

·        Максимальное давление ГОТВ, при t +50°С, не более, для: HFC 125 / HFC 227ea / FK-5-1-12 бар 40,0/34,0/48,0

·        Пробное давление (Рпр) баллона модуля бар 60,0±0,5

·        Давление срабатывания предохранит. мембраны бар 50,0±5,0

·        Время отклика штока электротолкателя, не более с 0,2

·        Продолжительность выпуска заряда ГОТВ, не более сек менее 10

·        Остаток ГОТВ % 0

·        Масса модуля конструктивная кг 14,34

·        Масса с кронштейном крепления, не более кг 15,0

·        Масса модуля в упаковке (брутто), без заряда ГОТВ, не более кг 17,90

·        Габаритные размеры: диаметр / высота (без крепления) мм 400 / 450

·        Габаритные размеры: диаметр / высота (с креплением) мм 400 / 470

·        Габаритные размеры: тип резьбы обечайка (верх, крепеж) / горловина (низ, ЗПУ) мм M30х3.5 / М30*1,5

·        Габаритные размеры: толщина стенок сосуда без учета покрытия ПЭ (с ПЭ) мм 3,7 мм (0,2-0,3 мм)

·        Климатическое исполнения и категория размещения У, 3

·        Температура эксплуатации -20°С … + 50°С

·        Тип присоединительной резьбы ЗПУ М30*1,5

·        Температура разрушения теплового замка (колбы) ЗПУ Тип ТЧ – колбы °С 68±3 (цвет жидкости в колбе- красный)

·        Ресурс срабатываний, не менее раз 10

Комплектация - потолочное или настенное крепление, запорно-распылительное устройство (распылитель с тепловым замком в виде стеклянной колбы (t срабатывания 68 ºС)), манометр, сигнализатор давления (в составе контактного манометра), электромеханический побудитель, руководство - техпаспорт, усиленная упаковочная коробка. Защита объема до 30 м3 в помещениях без постоянного присутствия людей.

Рекомендованы для защиты следующих объектов:

• серверные; банковские хранилища;
• коттеджи, квартиры; гаражи; склады;
• окрасочные и сушильные камеры;
• модуль-контейнеры с оборудованием и аппаратурой;
• моторные отсеки локомотивов, судов и т.д.;
• помещения насосных по перекачке ЛВЖ-ГЖ;
• трансформаторные подстанции, электрощиты;
• помещения автосервиса;
• архивы, библиотеки, музей;
• дизель-генераторные;
• участки ремонта подвижного состава;
• контейнерные и помещения павильонов АЗС;
• технологические ниши с электрокабелями.
