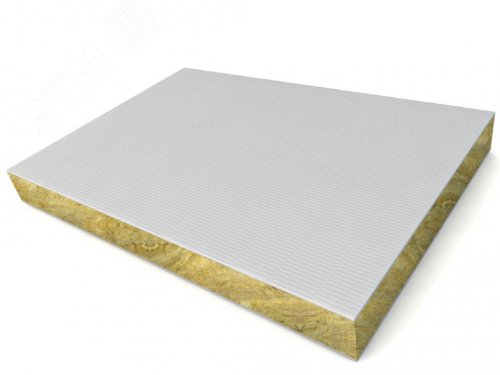

Плита из минерального волокна с огнестойким покрытием 1000х500х52 DP1201 DKC

Описание

Огнестойкие плиты DP являются основой для монтажа огнестойких проходок в местах пересечения стен или перекрытий сложными многоярусными системами кабельных лотков.

Конструкция

Плита DP состоит из минерального волокна высокой плотности (~150 кг/м3) с нанесенным на обе стороны огнестойким покрытием. Во время монтажа края и стыки огнестойких плит необходимо обработать огнеупорным герметиком DS для обеспечения защиты от дыма, в случае вертикального монтажа – для придания конструкции необходимой строительной жесткости. Срок эксплуатации проходки – более 10 лет.

Для монтажа в перекрытиях необходимо предварительно подготовить опалубку для фиксации пены.

Принцип действия

Под воздействием высокой температуры (>200 °C) огнестойкое покрытие плиты вспучивается и препятствует распространению огня через проходку, при этом плита обеспечивает необходимую теплоизоляцию.

Монтаж кабельной проходки из огнестойких плит DP

Сначала следует измерить проем, в котором будет смонтирована проходка. Полученные размеры необходимо перенести на плиту (либо несколько плит, выложенных в форме проема) с обязательной разметкой проходящих закладных деталей проходки (кабельные лотки, отдельные кабели, шинопроводы, трубы). Далее с помощью острого ножа или ножовки необходимо вырезать размеченные куски, для плотной "подгонки" вырезанные части должны быть чуть больше (около 0,2–0,3 мм с каждой стороны). Для нормируемого предела огнестойкости (120 минут) глубина заделки должна составлять не менее 200 мм, для 150 минут – глубина заделки – 300 мм, т. е. необходимо установить четыре куска плиты DP одну за другой.

Для лучшей герметизации проходки необходимо нанести слой огнестойкого герметика DS (не менее 3 мм толщиной) на все элементы (огнестойкие панели, кабели), заделав все имеющиеся щели. Длина участка кабеля для нанесения герметика составляет 0,5 м с каждой стороны проходки.
