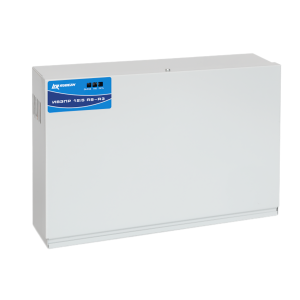

ИВЭПР 12/3,5 RS-R3 2х17 БР Источник вторичного электропитания резервированный адресный
Оптовые цены при заказе от 350 000 руб.
Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.
Источник вторичного электропитания резервированный, выходной ток – до 3,5 А (до 4 А в течение 15 минут); входное напряжение сети – 130-265В; выходное постоянное напряжение при работе от сети – (13,6 ± 0,2) В; напряжение отключения АКБ – (10,4 ± 0,4) В; максимальная суммарная ёмкость АКБ – 34 Ач; масса без АКБ– не более 2,5кг; габаритные размеры – не более 372x86x250 мм.
Предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.
Особенности:
| Входное напряжение сети | 130…265 В |
| Номинальный ток нагрузки» | 0...3,5 А |
| Максимальный кратковременный ток нагрузки | 4 А (в течение 15 мин) |
|
Выходное постоянное напряжение — при работе от сети — при работе от АКБ |
13,3…13,8 В 9,4…13,5 В |
| Напряжение отключения АКБ при защите от глубокого разряда | 10,4 В ± 0,3 В |
| Собственное потребление источника от АКБ в резервном режиме | не более 30 мА |
| Потребление источника в режиме защиты АКБ от глубокого разряда | не более 10 мА |
| Суммарная емкость нагрузок | не более 3300 мкФ |
| Мощность, потребляемая от сети переменного тока | не более 80 Вт |
| Диапазон рабочих температур | от -25 ?С до +50 ?С |
| Наработка на отказ | не менее 40 000 ч. |
| Средний срок службы | 10 лет |
Технические характеристики ИВЭПР 12/3,5 RS-R3 2Х17 -Р БР:
НАЗНАЧЕНИЕ
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
СОБЫТИЯ:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
НЕИСПРАВНОСТИ:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
СХЕМНОЕ РЕШЕНИЕ
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
ИНФОРМАТИВНОСТЬ
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В - светится зеленым светом;
- при отсутствии сети 230 В - не светится.
Индикатор ВЫХОД:
- при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
- при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
