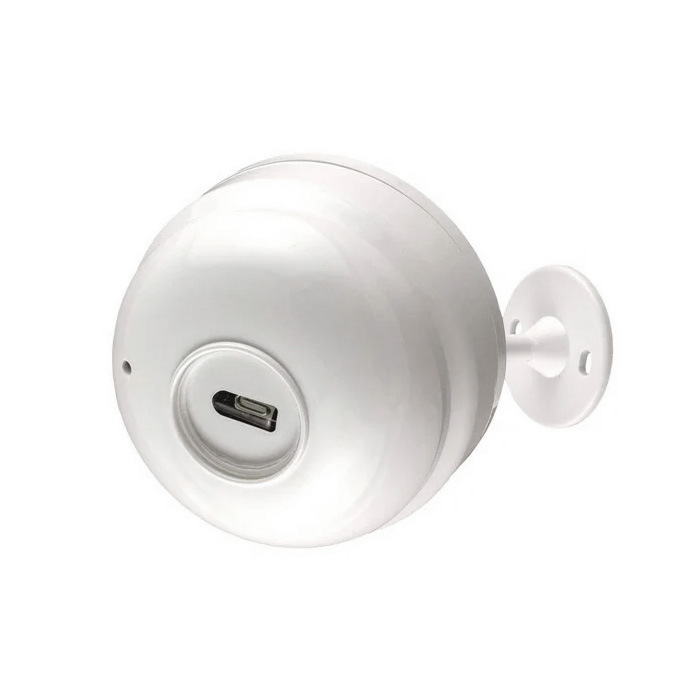

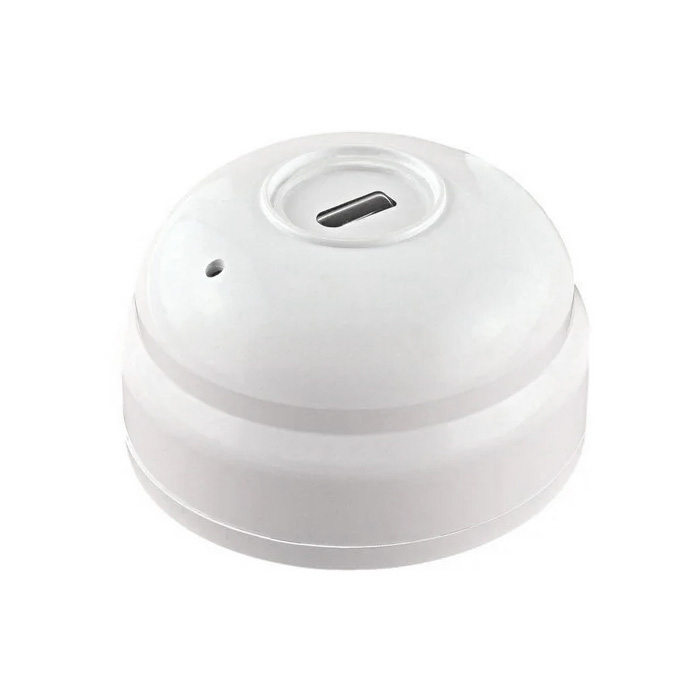

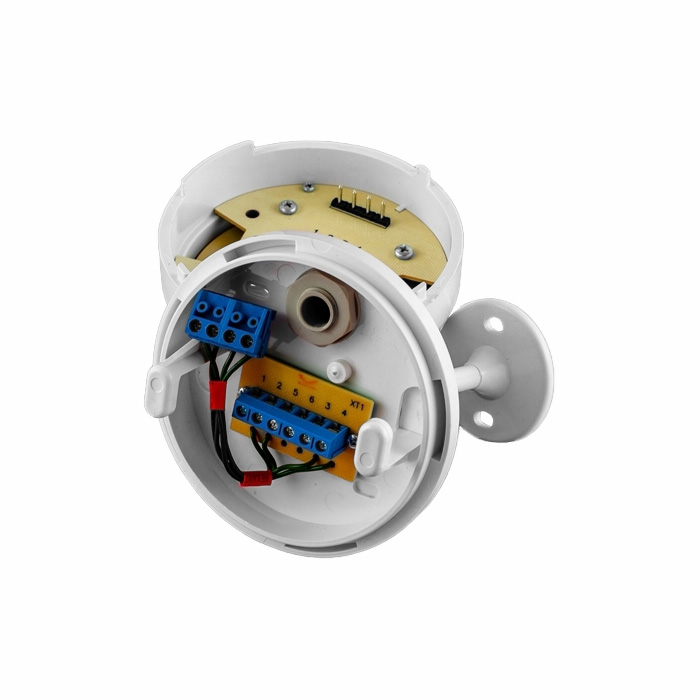

Извещатель пожарный пламени ИП 329-5М-02 АМЕТИСТ

Извещатели пожарные пламени ИП 329-5М "АМЕТИСТ" предназначены для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 185 до 260 нм. ИП 329-5М имеет степень защиты IP54.

Извещатели применяются в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В. Извещатели устанавливаются в помещениях различных зданий и сооружений. Возможна установка извещателей и на открытом пространстве, например, для защиты автозаправочных станций, газовых станций, нефтебаз и т. п.

Извещатели имеют большую дальность обнаружения очага пламени – до 50 или до 80 метров (в зависимости от варианта исполнения). Причем на этом расстоянии извещатели обнаруживают пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатели удобны при техническом обслуживании. Для проверки работоспособности допускается использовать светотехнический аналог, в качестве которого можно применять парафиновую свечу диаметром 25 мм или портативную газовую зажигалку с высотой пламени 3-4 см на расстоянии до 4 м. Также возможна проверка извещателей с помощью специального контрольно-проверочного устройства КПУ "АМЕТИСТ-В", имитирующего УФ-излучение.

Корпус извещателей изготовлен из белого глянцевого пластика-АБС. Конструкция извещателей предусматривает возможность их монтажа в вертикальном и горизонтальном положениях. Также предусмотрена возможность монтажа приборов на месте контроля с помощью специального поворотного устройства (кронштейна), входящего в комплект поставки.

В электрической схеме извещателей в качестве чувствительного элемента используется современный индикатор ультрафиолетового излучения, который позволяет обеспечить невосприимчивость приборов к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. На приведенном графике видно, что узкая спектральная область чувствительности извещателей (на графике ИП 329-5М, для ИП 329-5 аналогично) не пересекается с относительными характеристиками солнечного и вольфрамового света. Поэтому, в отличие от аналогичных извещателей пламени работающих на преобразовании инфракрасной (ИК) области спектра света, установку ИП 329-5 и ИП 329-5М можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или вблизи осветительных приборов. Также извещатели не реагируют на источники теплового излучения.

Варианты исполнения извещателей:

• ИП 329-5М-01 "АМЕТИСТ". Предназначен для противопожарной защиты охраняемых объектов, на которых возникновение пожара может сопровождаться взрывом или быстрым распространением пламени (горение легко воспламеняемых веществ, газ, масло, бензин, дизельное топливо и т. д.). Максимальная дальность обнаружения очага загорания – 80 м, угол обзора – 90 градусов. На расстоянии до 30 м мгновенно фиксирует "вспышку" пламени. Свыше 30 м инерционность срабатывания увеличивается.
• ИП 329-5М-02 "АМЕТИСТ". Повышенная помехоустойчивость при увеличении инерционности регистрации пламени до 3 с. Максимальная дальность обнаружения очага загорания – 50 м, угол обзора – 90 градусов.

В зависимости от способа подключения к шлейфу пожарной сигнализации извещатели маркируются следующим образом:

• ИП 329-5 "АМЕТИСТ", ИП 329-5М-01 "АМЕТИСТ", ИП 329-5М-02 "АМЕТИСТ" – двухпроводная схема подключения;
• ИП 329-5-Р1 "АМЕТИСТ", ИП 329-5М-01Р1 "АМЕТИСТ", ИП 329-5М-02Р1 "АМЕТИСТ" – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
• ИП 329-5-Р2 "АМЕТИСТ", ИП 329-5М-01Р2 "АМЕТИСТ", ИП 329-5М-02Р2 "АМЕТИСТ" – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.
• ИП 329-5-Р1 "АМЕТИСТ" КНП, ИП 329-5-Р2 "АМЕТИСТ" КНП, ИП 329-5М-01Р1 "АМЕТИСТ" КНП, ИП 329-5М-01Р2 "АМЕТИСТ" КНП, ИП 329-5М-02Р1 "АМЕТИСТ" КНП, ИП 329-5М-02Р2 "АМЕТИСТ" КНП – модификация извещателя, предназначенная для обеспечения контроля напряжения питания четырехпроводного шлейфа. Имеет дополнительное встроенное реле. Устанавливается последним в четырехпроводный шлейф сигнализации.

Для контроля наличия напряжения в четырёхпроводных шлейфах совместно с извещателями ИП 329-5-Р1 "АМЕТИСТ", ИП 329-5-Р2 "АМЕТИСТ"ИП 329-5М-01Р1, ИП 329-5М-02Р1, ИП 329-5М-01Р2 и ИП 329-5М-02Р2 также возможно использовать устройство шлейфовое контрольное УШК-04, которое подключается к последней базе шлейфа.

Основные технические характеристики:

• дальность обнаружения очага пламени – до 80 м или до 50 м (в зависимости от варианта исполнения);
• угол обзора – 90 градусов;
• напряжение питания – 12-30 В;
• ток потребления в дежурном режиме – не более 250 мкА (при напряжении 24 В), не более 200 мкА (при напряжении 12 В);
• габаритные размеры – (диаметр х высота) 90 х 58 мм;
• масса – не более 140 г;
• диапазон рабочих температур – от -55 до +55 °С.
