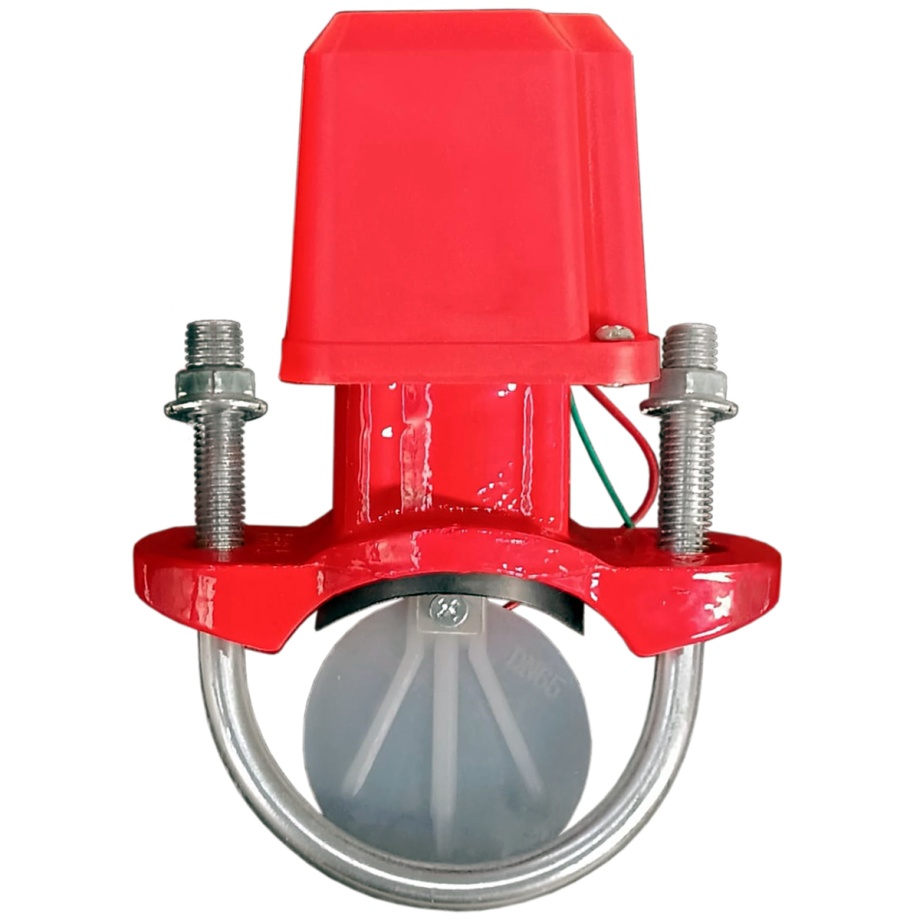

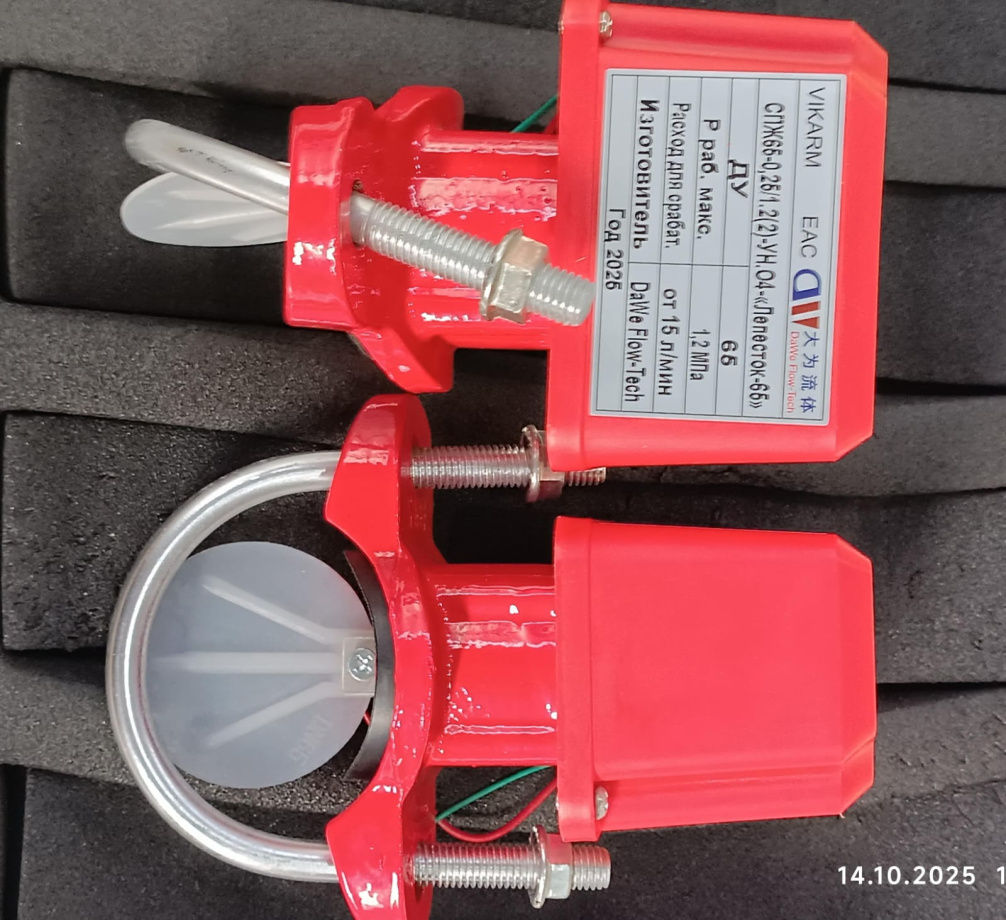

Сигнализатор потока жидкости модели ЛЕПЕСТОК 125, 5" (Ду125), VikArm
Оптовые цены при заказе от 350 000 руб.
Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.
Основные характеристики.
| Рабочее Давление | 1,2 МПа |
| Минимальное рабочее давление | 0,1 МПа |
| Минимальный поток срабатывания | 15 л/мин |
| Диапазон Чувствительности | 15-38 л/мин |
| Рабочий Диапазон Контактов | Два комплекта SPDT (форма C) |
| Напряжение | 24В DC (постоянный ток) |
| Диапазон рабочих температур | +5°C…. +70°C |
Кабельный Ввод: имеются две пробки для ввода кабеля 1/2".
Общая Информация
Сигнализатор потока жидкости (далее СПЖ) модели «Лепесток» лопастного типа с замедлением, используется в водосигнальных спринклерных системах, системах орошения. Может преобразовывать сигнал расхода воды в выходной электрический сигнал. Например, отправив сигнал на пульт управления, чтобы указать зону, в которой появился поток воды.
«Лепесток» имеет два однополюсных на два направления, быстросрабатывающих переключателя и регулируемое, циклическое пневматическое замедление. Переключатели активируются при возникновении потока через устройство в 15 л/мин или более. Наличие потока должно быть в определенный период времени необходимый для прохождения определенного периода замедления.
| Номинальный диаметр трубы | Модель |
| DN50 | Лепесток-50 |
| DN65 | Лепесток-65 |
| DN80 | Лепесток-80 |
| DN100 | Лепесток-100 |
| DN125 | Лепесток-125 |
| DN150 | Лепесток-150 |
| DN200 | Лепесток-200 |

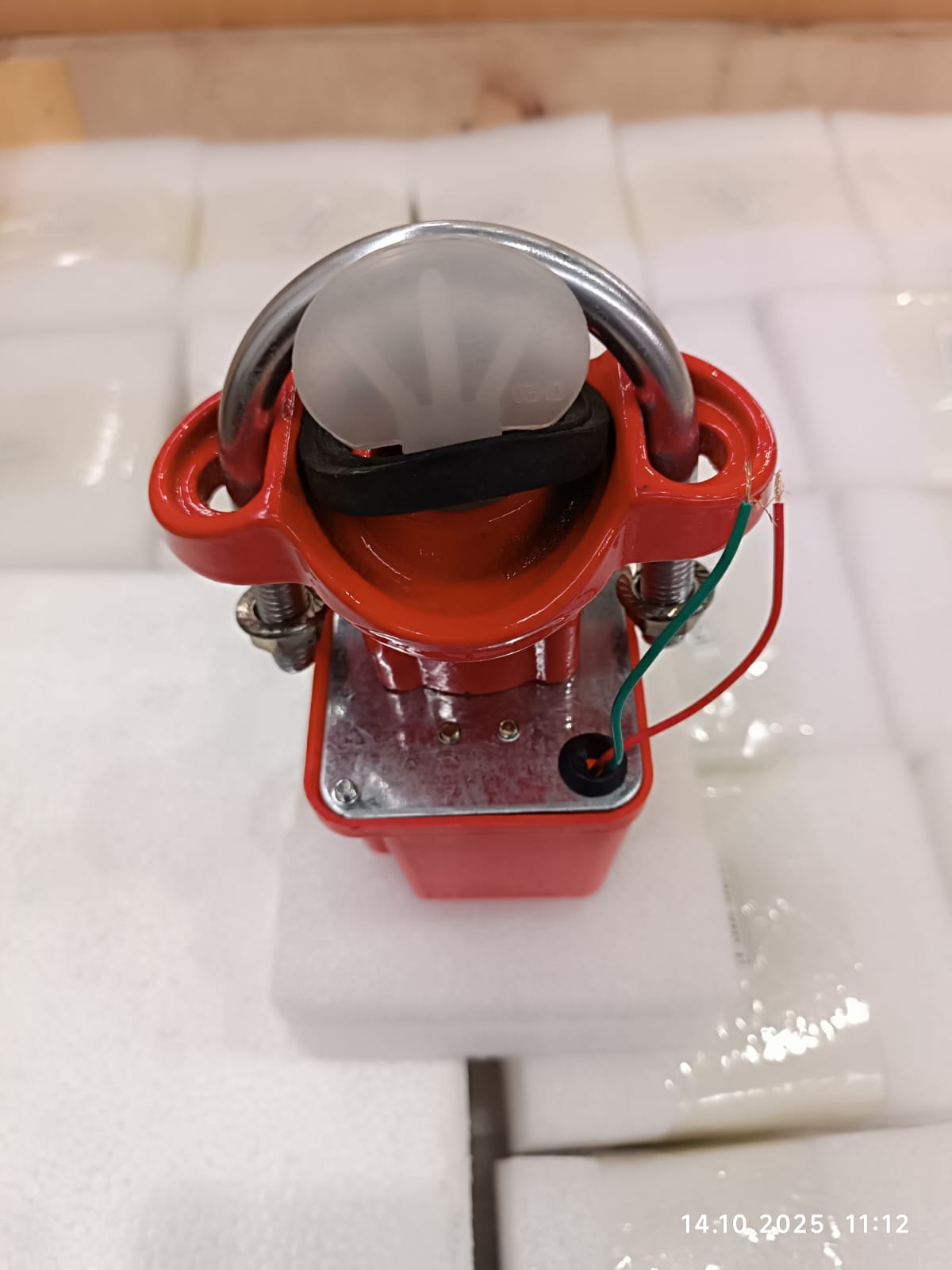

Составные Части
Переключатели и замедляющее устройство включены в литой корпус общего назначения. Крышка удерживается на месте двумя винтами, для снятия которых необходим специальный ключ.
Установка
Данные устройства могут быть установлены на горизонтальном или вертикальном трубопроводе. В горизонтальном трубопроводе они должны быть установлены на верхней стороне трубопровода в доступном месте. Устройство нельзя устанавливать ближе, чем 15 см от соединения, которое меняет направление потока воды или 60 см от клапана или дренажа.
Примечание: не оставляйте крышку открытой на продолжительный период времени.
Просушите систему и просверлите отверстие в трубопроводе.
Прочистите внутри трубу от всех инородных материалов на расстояние равное диаметру трубы в отверстиях на обоих сторонах.
Сверните аккуратно лопасть так, чтобы она могла войти в отверстие.
Не защемляйте и не сминайте ее. Поместите лопасть так, чтобы стрелка на корпусе была направлена в сторону потока. Установите скобу гнезда и поочередно затяните гайки на необходимый вращающий момент.
Лопасть не должна стирать внутреннюю часть трубы или как-либо соприкасаться с ней.
Рисунок 1. Конструкция сигнализатора потока.
- Корпус сигнализатора
- Гайка
- Болт
- кронштейн
- Крышка
- Микровыключатель
- Переключатель
- Прокладка
- Стойка
- Прокладка
- Шток
Испытания.
Частота осмотров и испытаний должны соответствовать применяемым правилам уполномоченных органов (производитель рекомендует проводить ежеквартальные или более частые осмотры).
Если имеется, отслеживающий контрольный клапан, обычно расположенный в конце самой отдаленной ветви трубопровода, должен всегда использоваться только для целей испытания. При отсутствии условий испытания работы устройства по отслеживанию потока в системе, применение СПЖ не желательно и не рекомендуется. Минимальный поток в 15 литров в минуту необходим для активации этого устройства.
Обслуживание.
Ежемесячно обследуйте СПЖ на наличие утечек. При обнаружении утечек, замените СПЖ. Сигнализатор потока жидкости должен долгие годы обеспечивать безупречную работу.
Снятие.
- Чтобы избежать случайных поломок водой, все контрольные клапаны должны быть туго перекрыты, а система полностью высушена перед удалением и заменой СПЖ.
- Отключите напряжение у СПЖ, затем отсоедините провода.
- Открутите гайки и снимите u-болты.
- Аккуратно поднимите седло настолько, чтобы пролезть пальцами под ним. Прокрутите лопасть пальцами, чтобы она вошла в отверстие, во время поднятия реле СПЖ.
- Снимите СПЖ с трубопровода.
