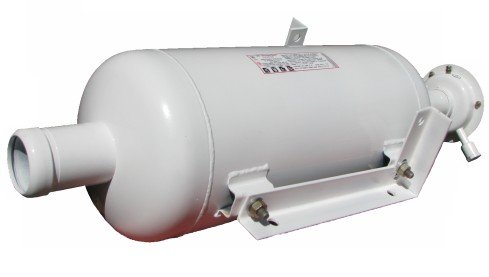

Модуль порошкового пожаротушения МПП(Н-Взр)-24-И-ГЭ-У2 Тунгус-24 Взр (взрывозащищенный)

Назначение и область применения

Модуль порошкового пожаротушения МПП(Н-Взр)-24-И-ГЭ-У2 (Тунгус-24 Взр) предназначен для подавления очагов пожара классов А, В, С и Е. МПП не предназначен для тушения возгораний веществ, горение которых может происходить без доступа воздуха. Модуль используется в качестве исполнительного устройства в установках пожаротушения.
Область применения – взрывоопасные зоны помещений и наружных установок классов 0, 1, 2 по ГОСТ IEC 60079-10-1-2013, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ температурных групп Т1, Т2, Т3 по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Модуль имеет Ех-маркировку для взрывоопасных сред 0Ex ia IIB T3 Gа Х и степень защиты от внешних воздействий по ГОСТ 14254-2015 IР54 для вводной коробки и IР67 для корпуса МПП.

Транспортирование, хранение и эксплуатация МПП(Н-Взр)-24-И-ГЭ-У2 допускается в диапазоне температур от минус 50°С до плюс 50°С.

МПП «Тунгус-24 Взр» является изделием многоразового использования.

Устройство и принцип действия

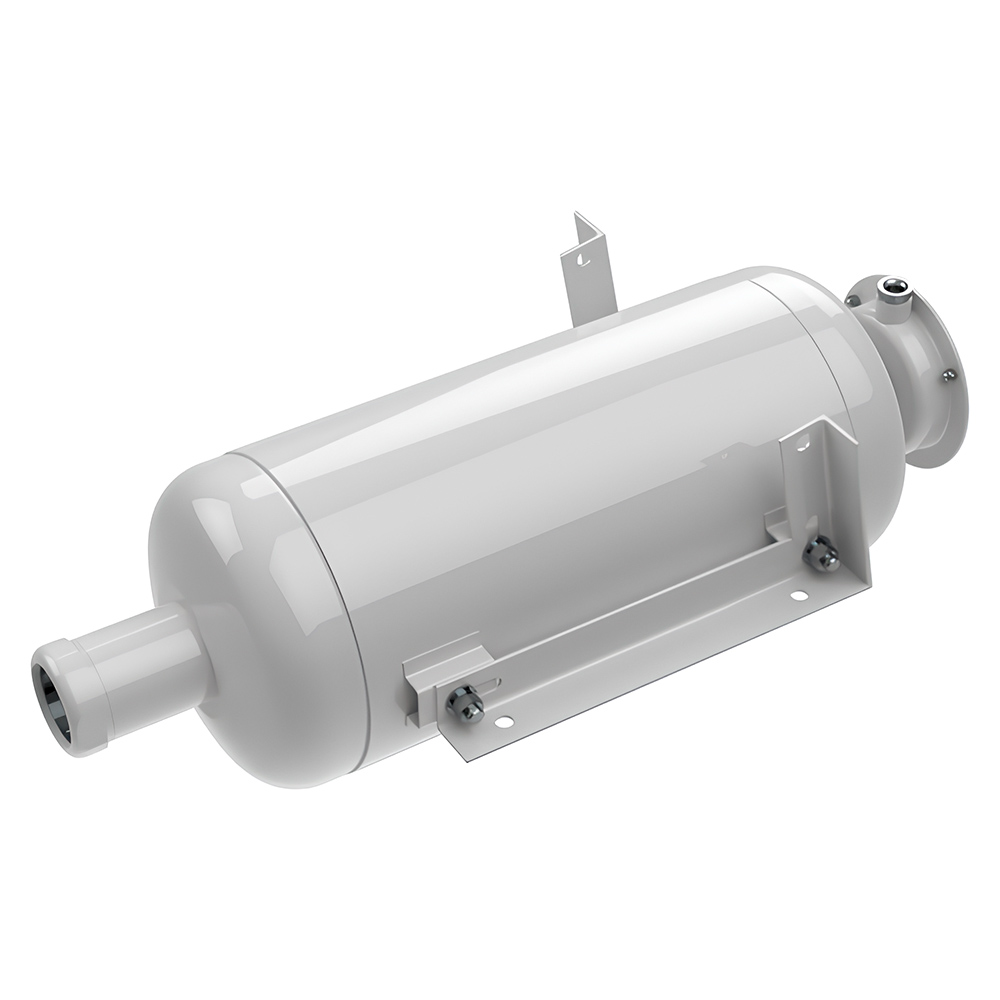

МПП «Тунгус-24 Взр» состоит из металлического корпуса, в котором размещаются огнетушащий порошок и источник холодного газа (ИХГ) с элементом электропусковым. В передней части корпуса находится насадок-распылитель, входное отверстие которого перекрыто мембраной. Модуль имеет заземляющий зажим. На боковой поверхности корпуса имеются четыре резьбовые оси для крепления опор, обеспечивающих регулирование угла наклона МПП и его установку на стапеле. Защита корпуса МПП от внешних воздействий (IP67) обеспечивается за счёт использования герметизированного узла для вывода соединительных проводов элемента электропускового из корпуса модуля. Для вводной коробки степень защиты от внешних воздействий IP54. В коробке находится зажим контактный винтовой, с помощью которого провода элемента электропускового соединяются с монтажным кабелем. Кабель заводится в коробку через кабельный ввод на этапе монтажа изделия.

МПП(Н-Взр)-24-И-ГЭ-У2 (Тунгус-24 Взр) запускается только от импульса тока с требуемыми параметрами (см. табл.1 п.14 Паспорта на изделие), который может вырабатываться сертифицированными приборами (устройствами) с видом взрывозащиты «искробезопасная электрическая цепь «i» (параметры согласно п.15 табл. 1 Паспорта).

После подачи электрического импульса на выводы электропускового элемента ИХГ генерирует газ, который в течение 5…10 секунд вспушивает порошок и создает давление 1,8 МПа внутри корпуса МПП, достаточное для вскрытия мембраны и выброса порошка через насадок-распылитель. Продолжительность подачи огнетушащего порошка составляет не более одной секунды.

Основные характеристики
