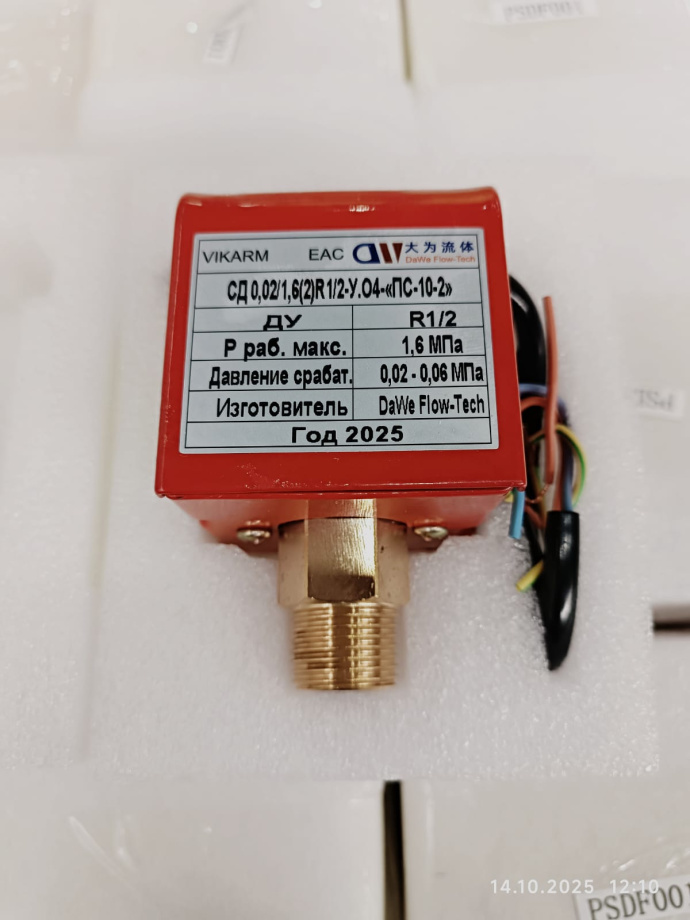

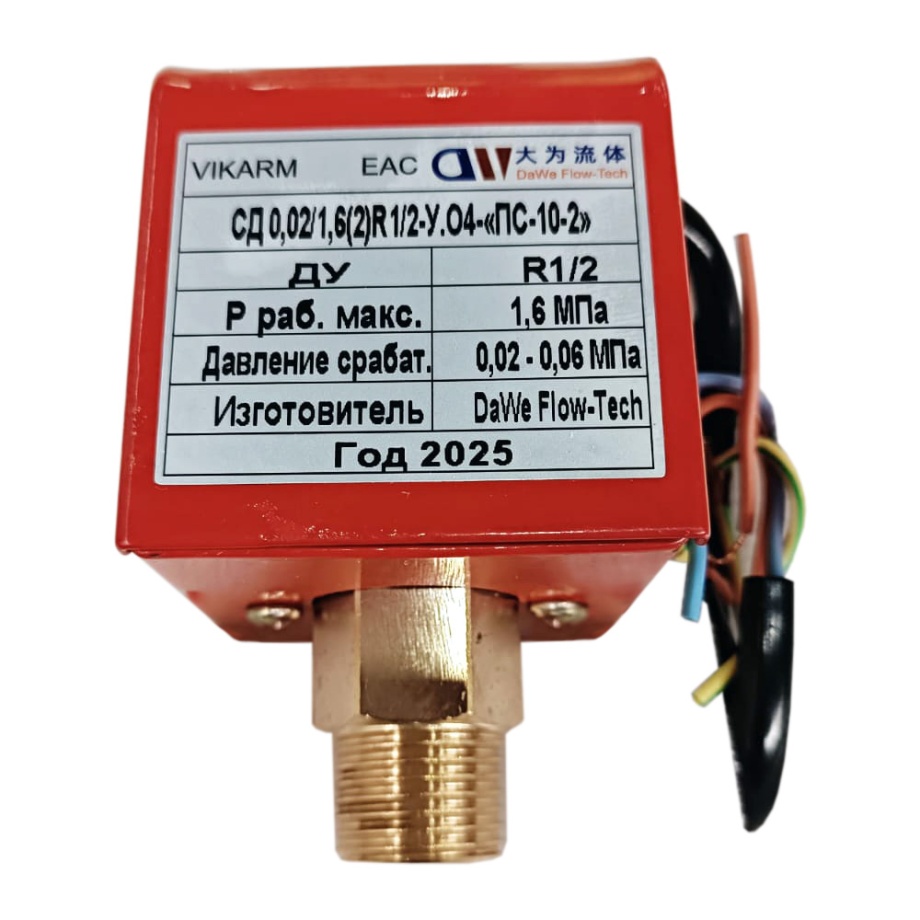

Cигнализатор давления, 2-х контактный, ПС-10-2, VikArm
Оптовые цены при заказе от 350 000 руб.
Стоимость перемещения заказа на точку с центрального склада - 0р. Срок перемещения 3 р.д.
Основные характеристики

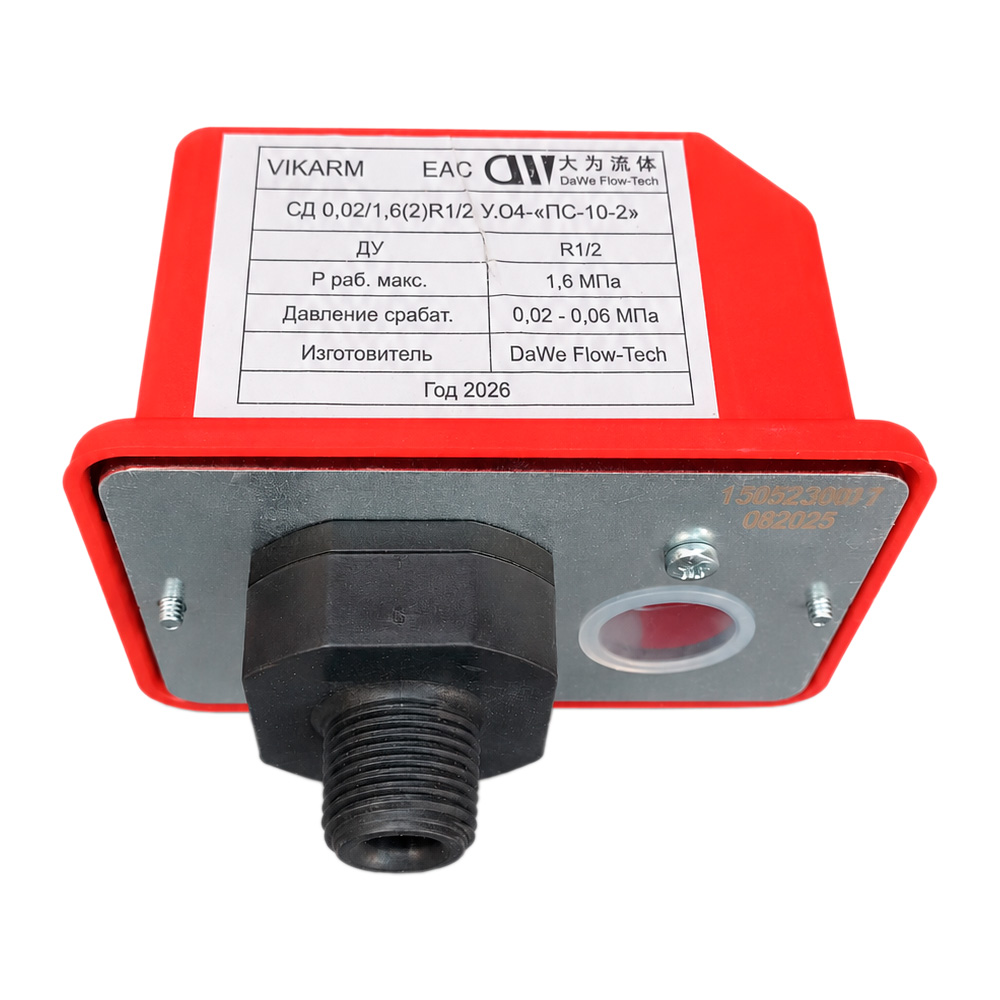

Составные части: Крышка – Литая с отделкой поверхности текстурированным порошком красного цвета, с одним винтом на корпусе и проточным выступом.

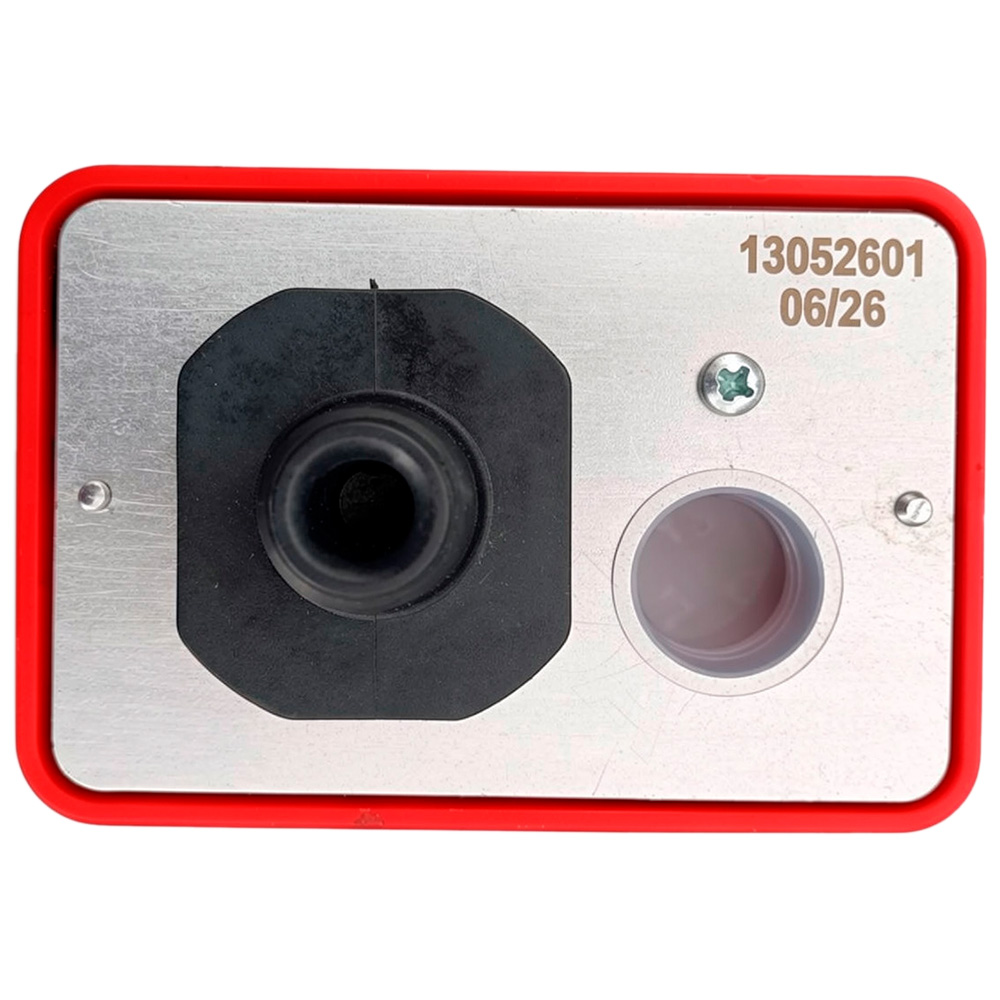

Основание – сталь с нанесенным покрытием

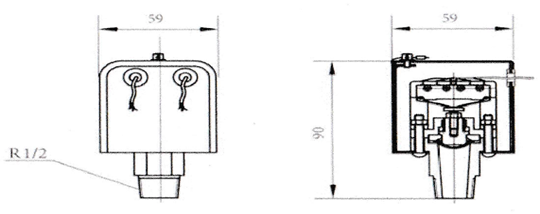

Соединение: Резьба 1/2" NPT
Давление срабатывания: 0,02 – 0,06 МПа
Время срабатывания: не более 2 секунд
Контакты реле: SPDT (Форма C) 10.1 Amps при 125/250VAC, 2.0 Amps два SPDT.
Условия эксплуатации: Диапазон температур: от -40°C до 60°C
Сигнализатор давления – незаменимый компонент водных, оросительных или спринклерных системах. Принцип работы: при изменении воды или воздуха в системе реле давления толкает пластинку и замыкает контакты микровыключателя и далее выдается электрический сигнал на пульт управления, сигнализацию помещения.
Установка
Сигнализатор давления предназначены для обнаружения потока воды в автоматических противопожарных спринклерных системах определенных типов, таких как водосигнальные системы с обратными
клапанами, воздушная система и предварительного срабатывания, или дренчерные системы. «ПС-10-2» также подходит для обеспечения сигнала контроля низкого давления.

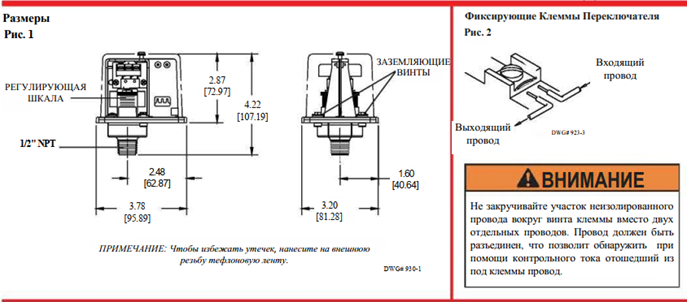

- Нанесите тефлоновую ленту на наружную резьбу соединения реле. (Не используйте густую трубную смазку)
- Прибор должен быть установлен в вертикальном положении (резьбовым соединением вниз).
- Затяните реле, используя ключ, в соответствующих плоскостях под ключ.
- Открутите удерживающие винты специально предназначенным для этого ключом.

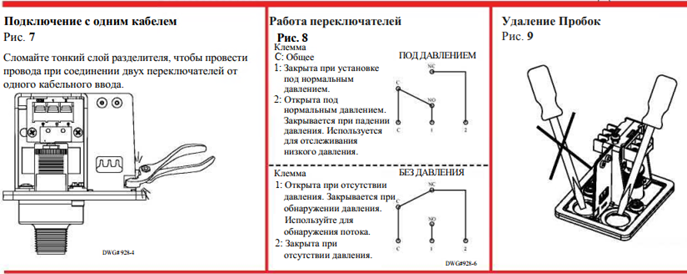

- Осторожно поместите отвертку на пробку и резко надавите, чтобы выбить пробку с разъема.
- Протяните провода через кабельный соединитель и зафиксируйте его к реле.

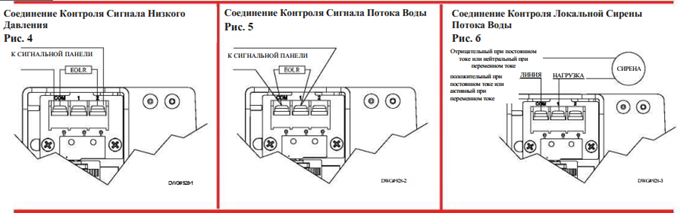

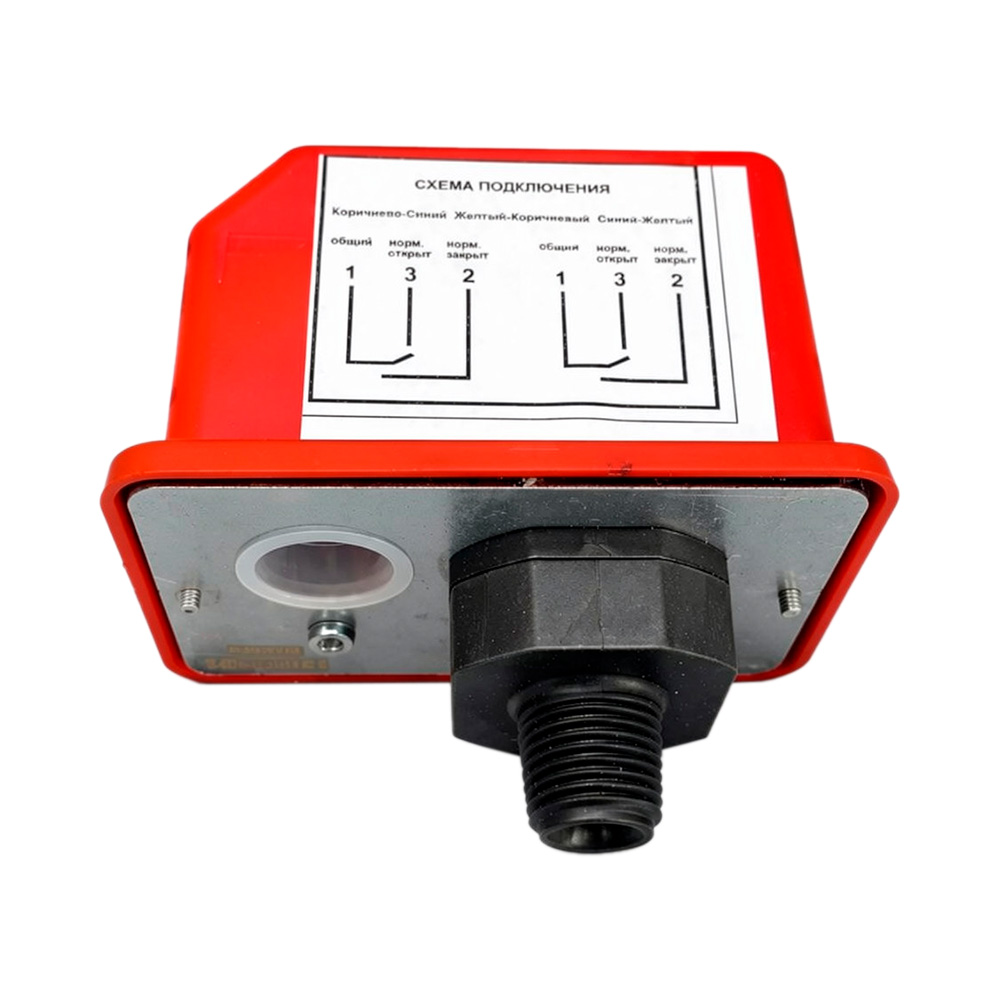

- Подсоедините провода к соответствующим клеммам соединения для выбранной схемы.

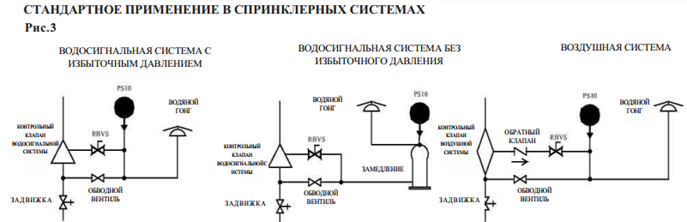

Водосигнальная система
Метод 1: При использовании реле давления и контрольного устройства с замедлением подсоедините
«ПС-10-2» в сигнальный порт трубопровода на входной стороне замедляющей камеры и подключите «ПС-10-2» электрически к управляющему устройству, которое обеспечивает замедление, чтобы компенсировать толчки.
Убедитесь, что между «ПС-10-2» и водосигнальным клапаном нет неотслеженных перекрывающих клапанов.
Метод 2: При использовании «ПС-10-2» для местного согнала или для управления, которое не обеспечивает последующее замедление «ПС-10-2» должно быть установлено на сигнальной выходной стороне замедляющей камеры в спринклерной системе.
Испытания: Завершаются открытием клапана проверки в конце линии. Выделите достаточно времени, чтобы система или замедление пришли в норму.
Примечание: Метод 2 не применим к дистанционным панелям, если между «ПС-10-2» и водосигнальным клапаном есть неотслеженные перекрывающие клапаны.
Водосигнальная система с избыточным давлением
Подсоедините «ПС-10-2» в сигнальный порт трубопровода, выходящий из водосигнального клапана. Замедление не обязательно. Убедитесь, что между «ПС-10-2» и водосигнальным клапаном нет неотслеженных перекрывающих клапанов.
Испытание: Завершается открытием клапана контроля потока или клапана проверки в конце линии. При проведении испытания в конце линии, выделите достаточно времени, чтобы увеличенное давление снизилось.
Воздушная система
Подсоедините «ПС-10-2» в сигнальный порт трубопровода, выходящий из промежуточной камеры контрольного клапана. Установите на выходящую сторону проточного обратного клапана трубопровода. Убедитесь, что между «ПС-10-2» и водосигнальным клапаном нет неотслеженных перекрывающих клапанов.
Испытание: Заканчивается открытием обводного клапана проверки.
Примечание: Вышеуказанное испытание может также привести в действие любое устройство или водяные гонги, установленные в системе.
