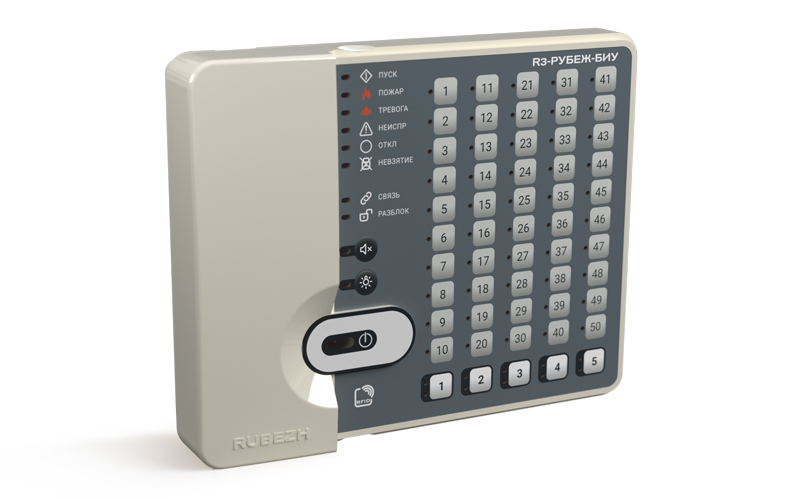

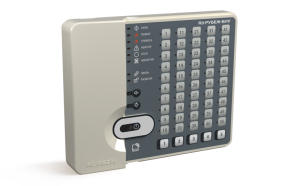

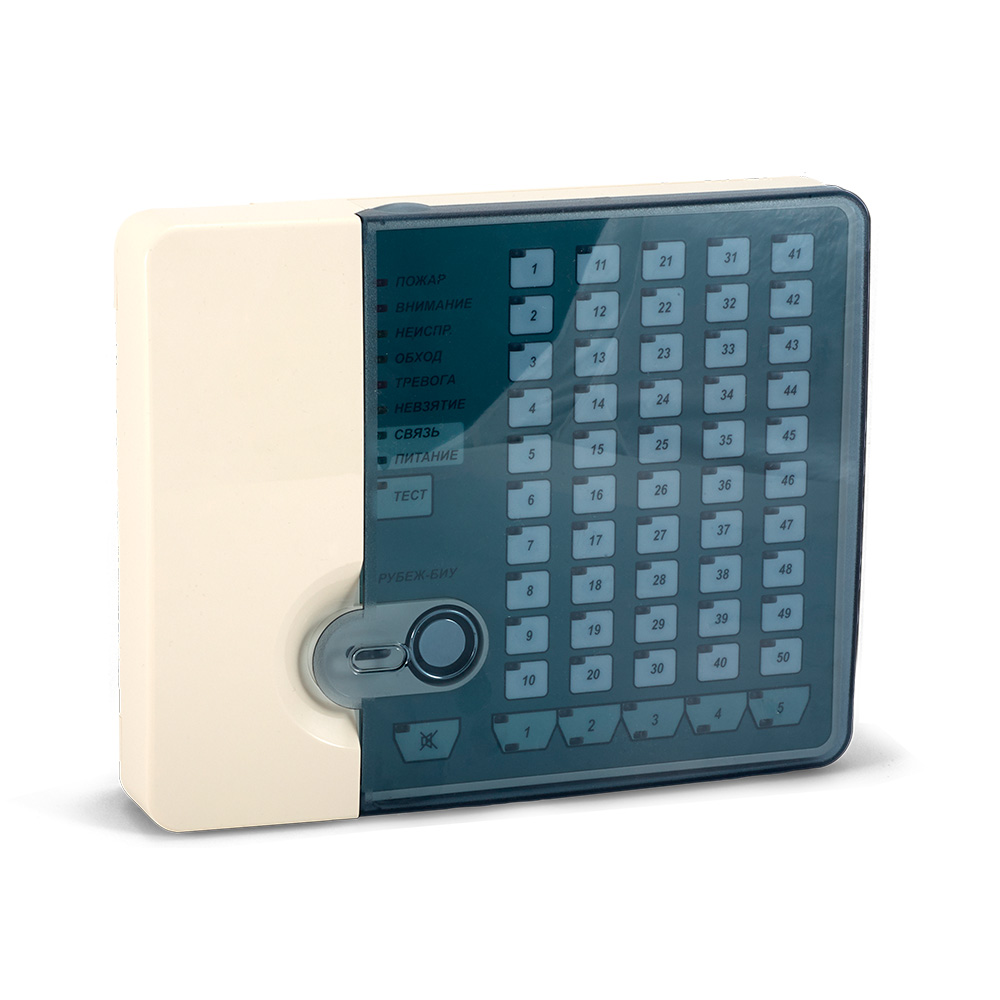

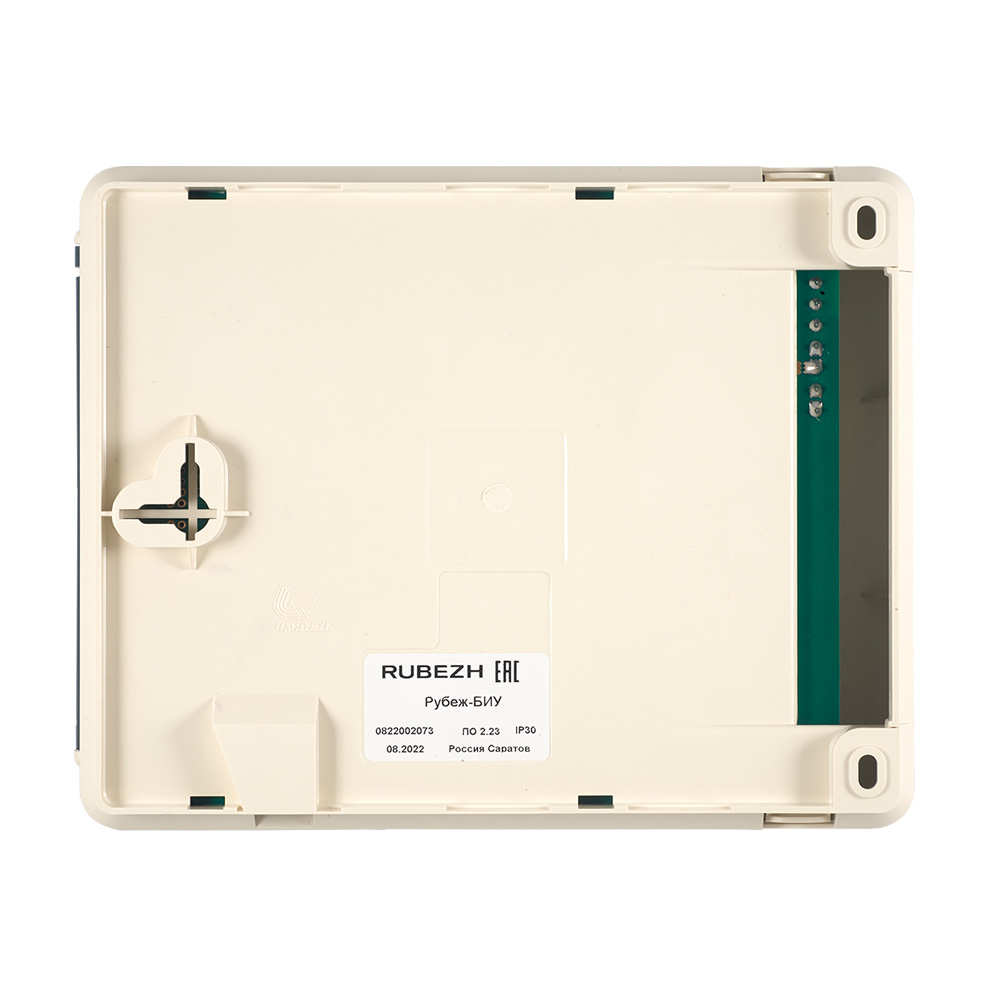

Блок индикации и управления Рубеж-БИУ

Основные функции блока индикации и управления:

• прием сигналов от приемно-контрольных приборов;
• трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
• светодиодная индикация состояния системы и режимов работы;
• звуковая сигнализация режимов работы; управление охранно-пожарными зонами;управление исполнительными устройствами.

Блок индикации и управления обменивается информацией с приемно-контрольными приборами по интерфейсу RS-485. Наличие обмена прибор показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает. При несоответствии конфигурации приемно-контрольного прибора и конфигурации Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек желтым цветом с частотой 0,5 Гц.

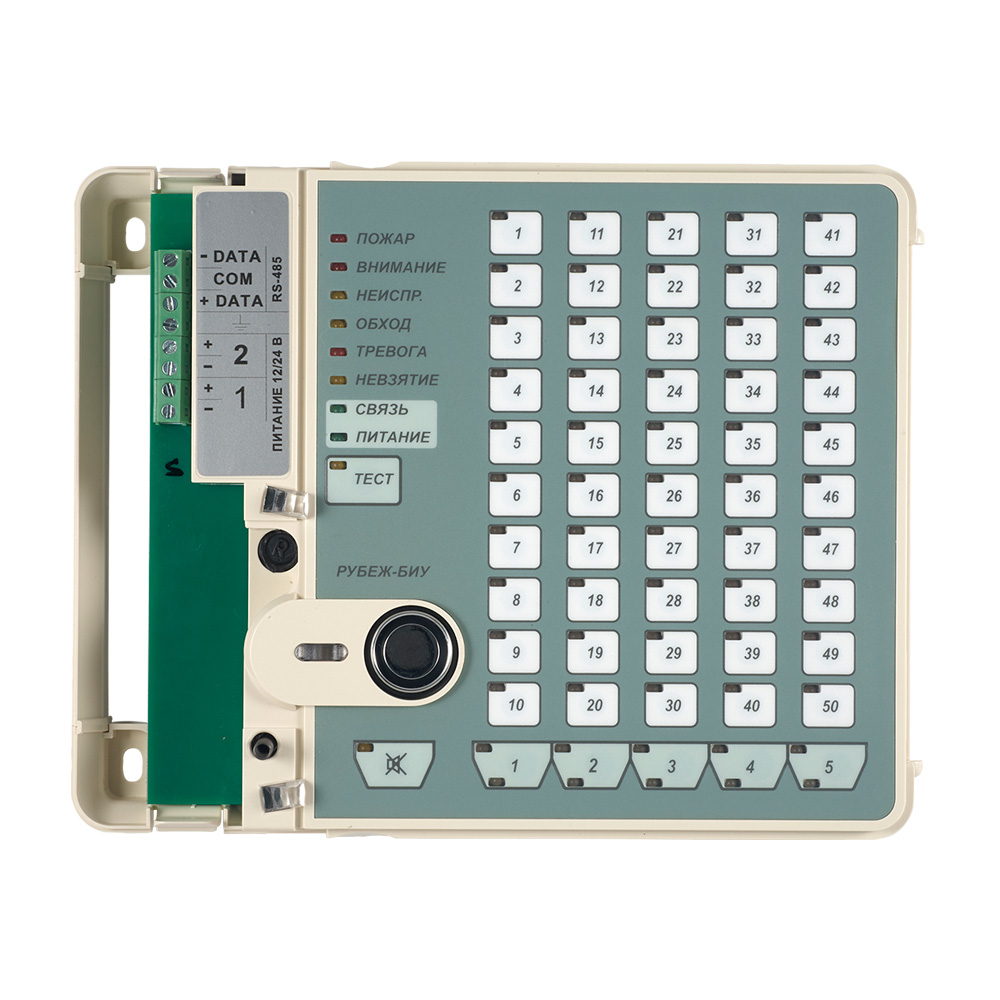

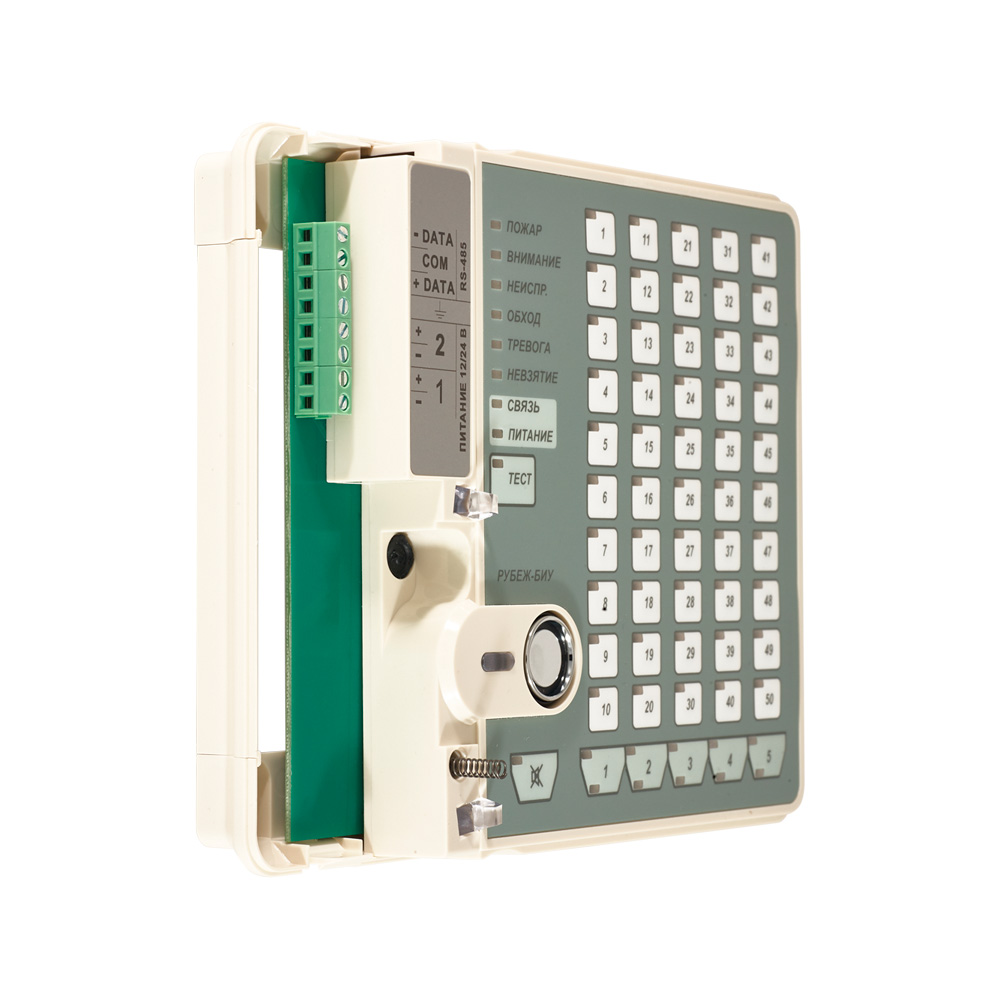

Питание блока – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Блок контролирует питание по каждому из вводов и выводит информацию на индикатор «ПИТАНИЕ».

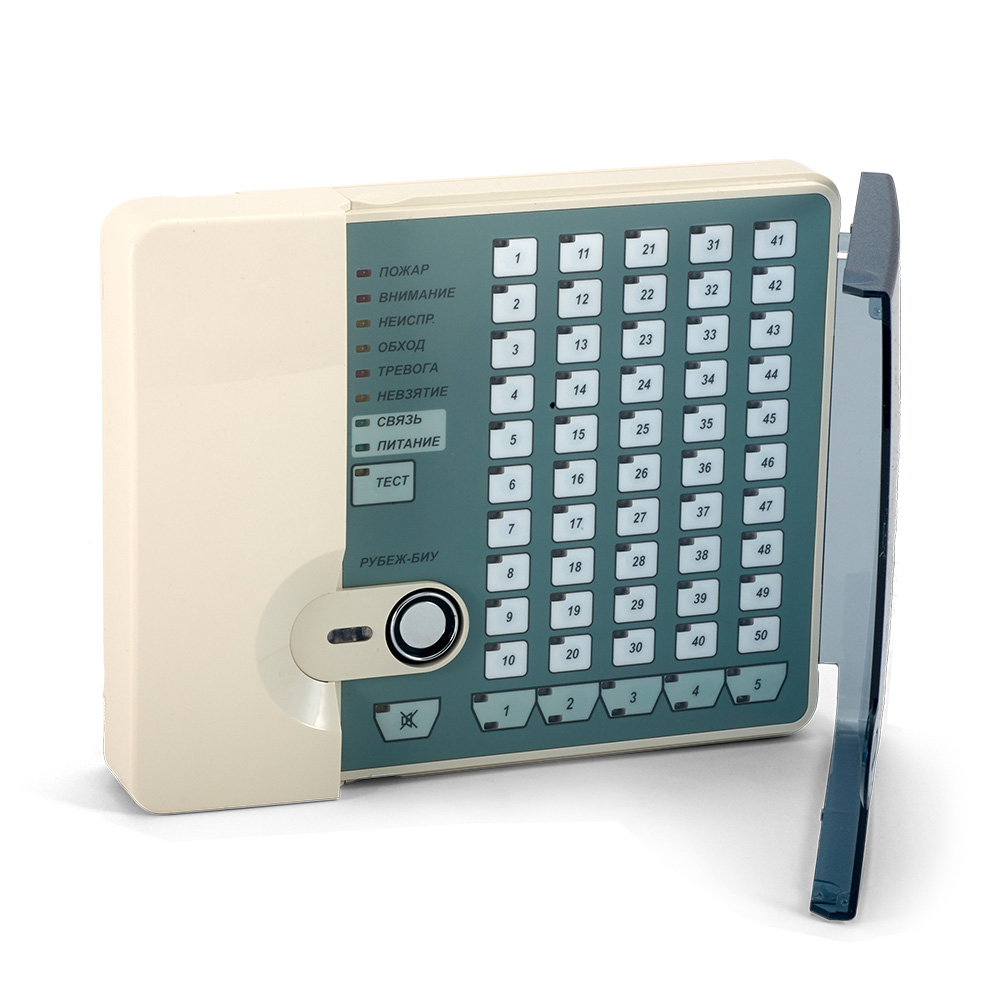

Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительным устройствам.

Состояние пожарной зоны отображается светодиодным индикатором следующим образом:

• Зона не запрограммирована – не светится;
• Норма – светится зеленым;
• Пожар – светится красным при получении события «Пожар»;
• Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи;
• Внимание – мигает красным с частотой 1 Гц;
• Зона обойдена – светится желтым.

Состояние охранной зоны отображается светодиодным индикатором следующим образом:

• Зона не запрограммирована – не светится;
• Норма, снята с охраны – светится желтым, когда зоны сняты с охраны;
• Норма, поставлена на охрану – Светится зеленым, когда зоны на охране;
• Нарушение зоны – мигает красным с частотой 2 Гц;
• Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи;
• Отсчёт задержки на вход/выход – мигает зеленым с частотой 1 Гц.

Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:

• Отключен (дежурный режим) – зеленый ;
• Включен (режим тревоги) – красный ;
• Неисправность – желтый.

В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый.

Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.

Максимальное число контролируемых зон (устройств) – 250.

БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.

БИ информирует о поступлении нового события миганием индикацией страницы.

Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация.

При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.

В работе с БИУ используются два набора электронных ключей (до восьми ключей в каждом).

Ключи одного набора используются для блокирования/разблокирования кнопок управления зонами клавиатуры БИУ, другого – для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов. Сброс данных сигналов может производиться при заблокированной клавиатуре.

Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.

Блок индикации и управления имеет следующие светодиодные индикаторы состояния системы и режима работы Рубеж-БИУ:

• ПОЖАР – красный индикатор - светится при получении события «Пожар».
• ВНИМАНИЕ – красный индикатор - светится при получении события «Внимание».
• НЕИСПРАВНОСТЬ – желтый индикатор - светится при обнаружении неисправности или потере связи.
• ОБХОД – желтый индикатор - Светится, если зона обойдена.
• ТРЕВОГА – красный индикатор - Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны.
• НЕВЗЯТИЕ – желтый индикатор - Включается (светится постоянно) при неудачной постановке на охрану охранной зоны.
• СВЯЗЬ – зеленый индикатор - Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами.
• ПИТАНИЕ – зеленый индикатор - Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов.
• ТЕСТ – желтый индикатор - Светится при нажатии кнопки «ТЕСТ».
• ЗВУК ОТКЛЮЧЕН – желтый индикатор - Светится при отключении звука. Автоматически включается при новом тревожном сообщении.

Индикатор состояния страницы – 3-х цветный индикатор - Показывает наихудшее состояние зон на текущей странице.

Индикатор выбранной страницы – синий индикатор - Светится на активной странице. Мигает на страницах с новыми событиями.

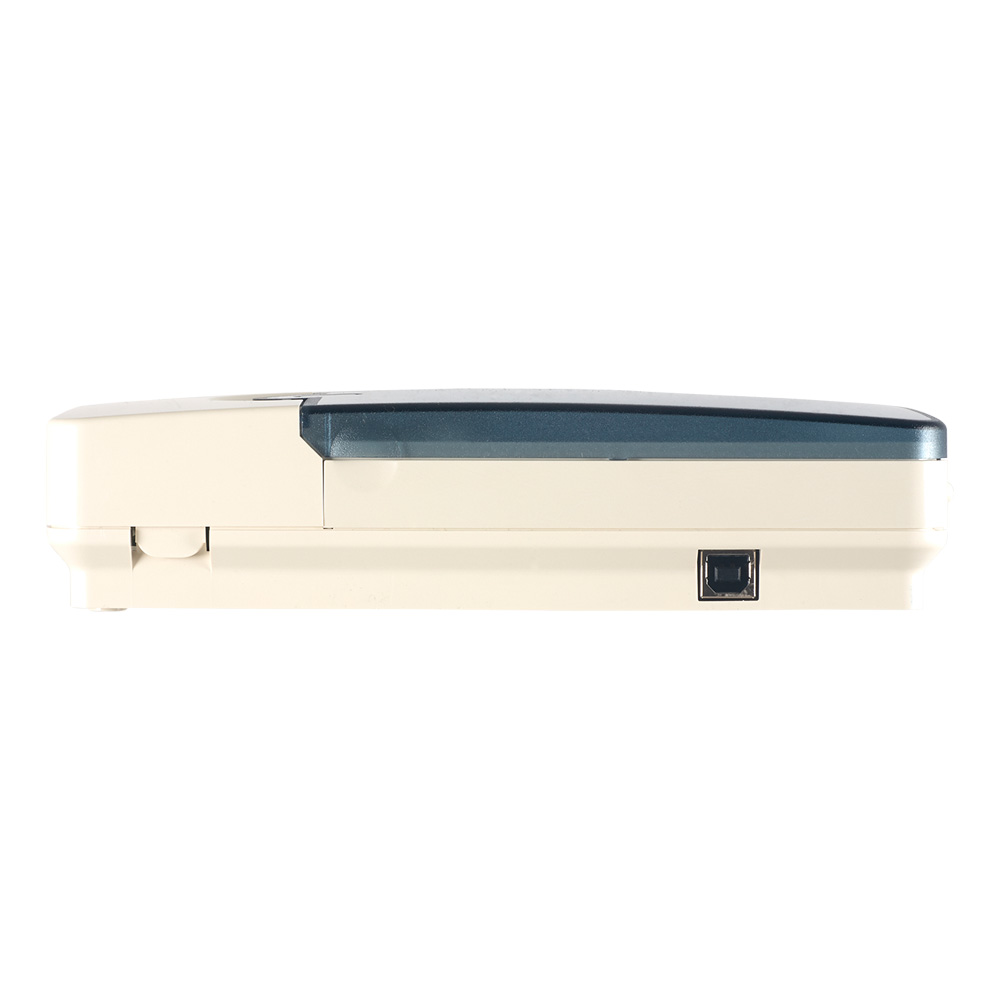

Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля и управления, выполняется с компьютера с помощью ПО «FireSec 3 Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных загружается в прибор с помощью интерфейсов USB или RS-485.

При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления Рубеж-БИУ.
