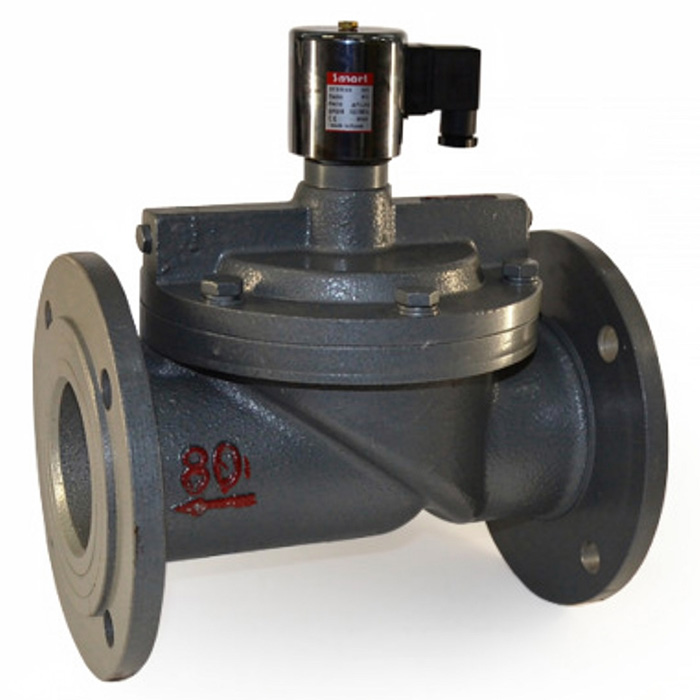

Клапан электромагнитный (соленоидный) SMART HF65024 DN80 Flange нормально-закрытый фланцевый с катушкой постоянного тока DC 24 В

Нормально-закрытый («НЗ») электромагнитный клапан SMART серии HF6502 в корпусе из ковкого чугуна, с фланцевым присоединением Ду 80, используется в промышленности для дистанционного управления потоком среды. В частности, его применяют в системах водоснабжения (холодного, горячего, технического), а также для таких сред, как воздух, газы, антифризы. Температура среды, протекающей через клапан, может быть от −10 °С до +90 °С со штатной мембраной NBR. В качестве опции можно приобрести мембрану NBR, рассчитанную на диапазон от −20 °С до +120 °С. Она применима для таких сред, как вода, воздух, топливо, масла и другие производные нефтепродуктов с вязкостью не более 20 сСт.

Электромагнитный чугунный клапан SMART HF65024 DN80 комплектуется соленоидными катушками серии «EL‑1». На двухходовые (2/2) электромагнитные клапаны можно установить катушки двух видов: для переменного тока AC 220 В и для постоянного тока DC 24 В; степень защиты — IP65.

Клапан электромагнитный SMART («НЗ») серии HF6502 имеет пилотный принцип действия. Это значит, что он работает в системах, где присутствует постоянное давление не менее 0,3 бар. Максимальное рабочее давление клапана — PN 12 бар, перепад давления — 0,3–8 бар. Для данного клапана допустимо использовать термин «клапан электромагнитный непрямого действия».

Поскольку рабочее положение этого клапана — нормально-закрытое, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины (0,3 бар) и давлением среды в надмембранном пространстве. Это давление поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, расположенный на выходе из клапана, закрыт подпружиненным плунжером; его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создаётся электромагнитное поле, в результате чего плунжер поднимается и открывает пилотный канал. Происходит снижение давления в надмембранном пространстве. Из‑за разницы давлений мембрана поднимается вверх — и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Чугунные клапаны SMART серии HF6502 — однонаправленные, поэтому их следует устанавливать по направлению движения среды. Для соблюдения этого требования на корпусе клапана имеется указатель в виде стрелки либо надписи: «IN» (вход) или «OUT» (выход). Клапан монтируют на горизонтальном участке трубопровода, при этом катушка должна быть направлена вверх.

Характеристики
