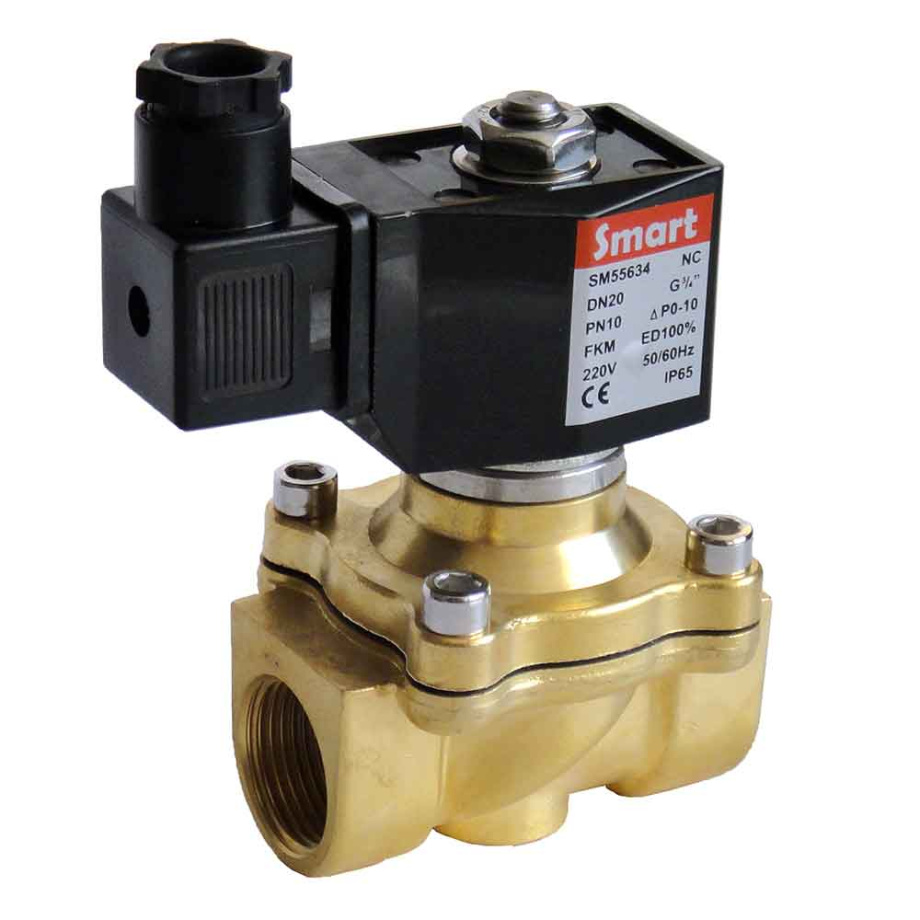

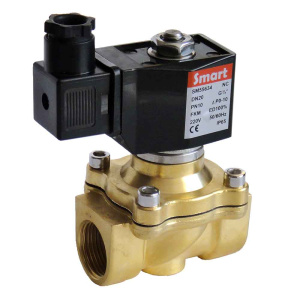

Клапан электромагнитный (соленоидный) SMART SG55325 DN20 нормально-закрытый муфтовый с катушкой переменного тока AC 220 В

Нормально‑закрытый («НЗ») электромагнитный клапан SMART серии SG5532 в латунном корпусе с присоединительной резьбой G 1″ (дюйм) используется как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды — в частности, в системах водоснабжения (холодного, горячего, технического), а также для таких сред, как воздух, газы, растворители, антифризы.

Температура среды, протекающей через клапан, может быть от −20 °С до +130 °С со штатной мембраной EPDM. В качестве опции можно приобрести мембрану NBR (от −10 °С до +90 °С), которая применима для таких сред, как вода, воздух, топливо, масла и другие производные нефтепродуктов с вязкостью не более 20 сСт.

Электромагнитный латунный клапан SMART SG55325 DN20 мм комплектуется соленоидными катушками серии «EX». На двухходовые (2/2) электромагнитные клапаны можно установить пять видов катушек с напряжением: переменный ток — AC 220 В, AC 110 В, AC 24 В; постоянный ток — DC 24 В, DC 12 В; степень защиты — IP65.

Клапан SMART («НЗ») серии SG5532 имеет пилотный принцип действия, поэтому он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана — PN 16 бар, перепад давления — 0,5–16 бар. Данный клапан можно называть электромагнитным клапаном непрямого действия.

Поскольку рабочее положение клапана — нормально‑закрытое, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины (0,5 бар) и давлением среды в надмембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана, закрыт подпружиненным плунжером; его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создаётся электромагнитное поле, в результате чего плунжер поднимается и открывает пилотный канал. Происходит снижение давления в надмембранном пространстве. Из‑за разницы давлений мембрана поднимается вверх, и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Латунные клапаны SMART серии SG5532 — однонаправленные, поэтому их следует устанавливать по направлению движения среды. Для соблюдения этого условия на корпусе клапана имеется указатель в виде стрелки либо надписи «IN» (вход) или «OUT» (выход). Клапан монтируют на горизонтальный участок трубопровода; катушка клапана должна быть направлена вверх.
