Современные системы автоматического пожаротушения водой и пеной строятся на двух фундаментальных типах распылителей. Дренчер и спринклер — это два инженерных решения, которые внешне могут выглядеть похоже, но принципиально отличаются по конструкции, логике срабатывания и сценариям применения. От правильного выбора оросителя зависит не только эффективность тушения, но и стоимость владения системой, скорость реакции на возгорание и сохранность защищаемого имущества.
В этой статье разберём конструктивные особенности обоих типов оросителей, их технические характеристики, нормативные требования по СП 485.1311500.2020 и ГОСТ Р 51043, а также практические рекомендации по выбору устройств для различных объектов — от складов и парковок до серверных и торговых центров.
Что такое спринклер: устройство и принцип действия
Спринклерный ороситель — это распылительное устройство с встроенным тепловым замком, которое вскрывается автоматически при достижении заданной температуры в помещении. До момента срабатывания распределительный трубопровод заполнен водой (в водозаполнённых системах) или воздухом под давлением (в воздушных системах), а отверстие оросителя закрыто термочувствительной колбой или плавкой вставкой.
Принцип работы спринклера можно описать следующей последовательностью:
- при пожаре температура воздуха в зоне очага возрастает;
- термоколба, заполненная специальной жидкостью, расширяется и разрушается при достижении номинальной температуры (57, 68, 79, 93, 141 °C и т. д.);
- розетка освобождает выходное отверстие, и вода под давлением распыляется в зоне возгорания;
- срабатывает сигнализатор потока жидкости, передающий сигнал на пульт пожарной сигнализации.
Главное достоинство спринклерной системы — локальное срабатывание. Вскрываются только те оросители, в зоне которых произошло повышение температуры, что минимизирует пролив воды и ущерб от тушения. Подробнее о подборе таких оросителей можно почитать в разделе оросители пожарные.
Цветовая маркировка термоколб спринклеров
Цвет жидкости в термочувствительной колбе строго соответствует температуре срабатывания. Эта стандартизация удобна для проверки и обслуживания систем.
| Цвет колбы | Температура срабатывания, °C | Типовые объекты применения |
|---|---|---|
| Оранжевый | 57 | Холодильные камеры, морозильники |
| Красный | 68 | Жилые и офисные помещения |
| Жёлтый | 79 | Производственные участки |
| Зелёный | 93 | Котельные, технические помещения |
| Синий | 141 | Сушильные камеры, горячие цеха |
| Фиолетовый | 182 | Высокотемпературные производства |
Что такое дренчер: конструкция и особенности
Дренчерный ороситель — это распылитель с постоянно открытым выходным отверстием, без теплового замка. Распределительный трубопровод дренчерной секции до срабатывания пуст: вода или пенообразующий раствор подаётся в него только после команды от управляющего клапана (узла управления). Сигнал на запуск формирует либо пожарная автоматика (извещатели, тепловые шнуры), либо ручной пост управления.
Когда срабатывает дренчер, вода одновременно поступает на все распылители защищаемой секции. Это означает, что орошение охватывает сразу всю площадь — независимо от того, где именно находится очаг возгорания. Такая логика делает дренчерные установки незаменимыми там, где пожар может развиваться стремительно или где требуется создание водяных завес.
Основные сценарии применения дренчерных установок
- Тушение по большим площадям — склады с горючими материалами, ангары, производственные цеха категорий А и Б по взрывопожарной опасности.
- Создание водяных завес — отделение секций пожарных отсеков, защита проёмов в противопожарных стенах, сценических порталов театров.
- Охлаждение конструкций — резервуары с нефтепродуктами, технологические трубопроводы, металлоконструкции вблизи источников тепла.
- Локальная защита оборудования — трансформаторы, маслонаполненные аппараты, окрасочные камеры.
Дренчерные распылители часто комплектуются узлами управления, которые отвечают за подачу огнетушащего вещества в распределительную сеть.
Сравнение: дренчер и спринклер — в чём принципиальная разница

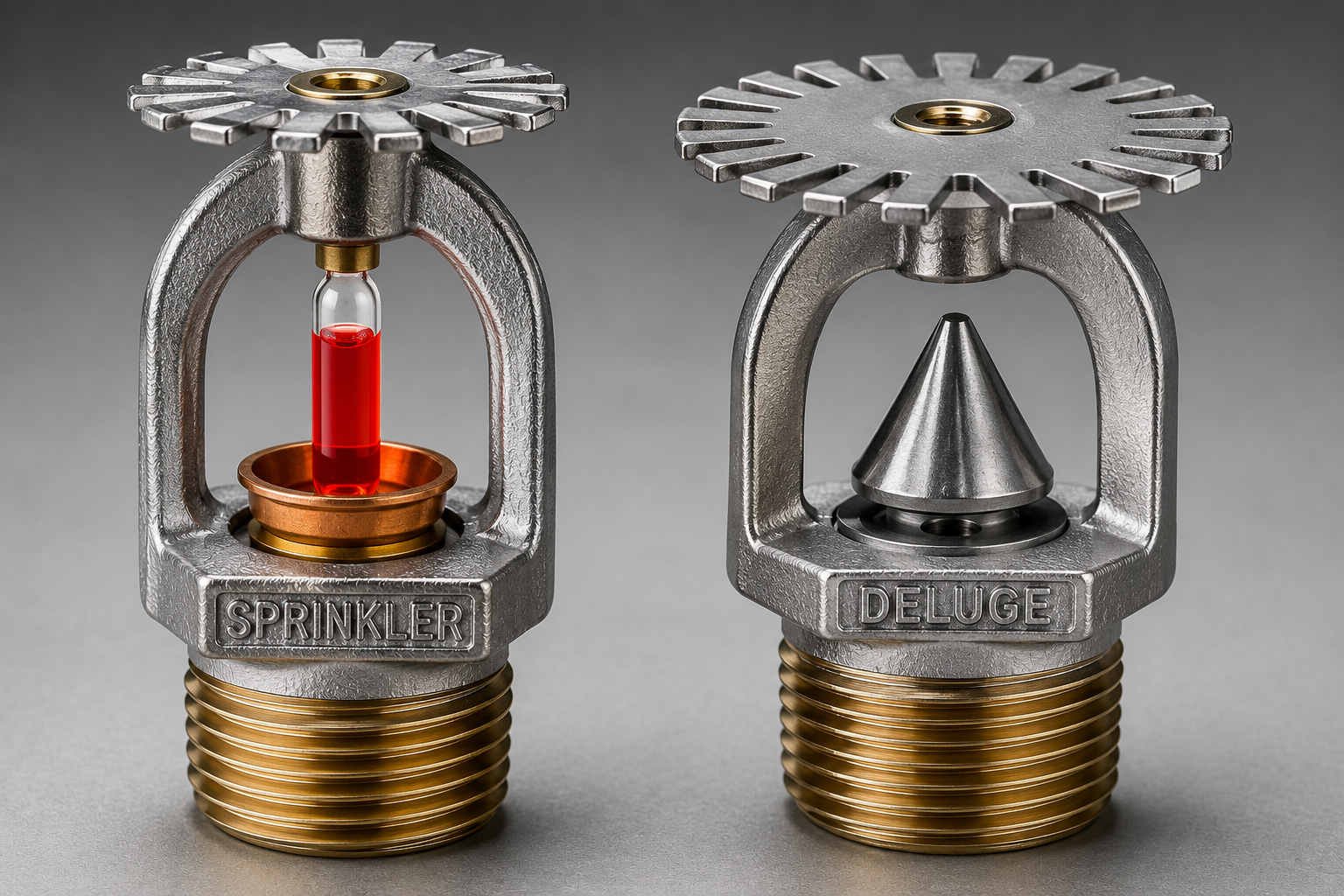

Несмотря на схожий внешний вид (корпус с резьбой, дефлектор, розетка), дренчер и спринклер различаются по нескольким ключевым параметрам. Понимание этих отличий помогает грамотно проектировать систему пожаротушения и подбирать оборудование под конкретную задачу.
| Параметр | Спринклер | Дренчер |
|---|---|---|
| Тепловой замок | Есть (колба или плавкая вставка) | Отсутствует |
| Состояние трубопровода | Заполнен водой или воздухом | Сухой (заполняется при срабатывании) |
| Тип срабатывания | Автоматическое локальное | По команде, групповое |
| Площадь орошения при пуске | Только зона очага | Вся секция целиком |
| Расход воды | Умеренный | Значительно выше |
| Время реакции | 30–300 секунд (по классу инерционности) | Зависит от системы обнаружения |
| Применение | Универсальное в отапливаемых помещениях | Специализированное (завесы, большие площади) |
Когда выбирать спринклерную систему
Спринклерные установки оптимальны там, где пожар, как правило, развивается из единичного очага и важно минимизировать ущерб от пролива. Это офисы, гостиницы, торговые залы, паркинги (с использованием специальных модификаций), архивы, многоквартирные жилые дома. В таких объектах статистически срабатывает 1–4 оросителя на один пожар, а не вся система целиком.
Когда необходима дренчерная установка
Дренчерная схема обязательна, когда:
- защищаемая площадь имеет высокую пожарную нагрузку и быстрое распространение огня;
- требуется создать водяную завесу для предотвращения переброса пламени;
- объект относится к категории повышенной опасности (например, окрасочные камеры, склады ЛВЖ);
- применяется пенное тушение по большим площадям;
- в неотапливаемых помещениях нельзя использовать водозаполнённые системы.
Конструктивные элементы оросителей
Любой ороситель — будь то дренчер или спринклер — состоит из нескольких унифицированных деталей. Знание их назначения помогает при подборе и обслуживании систем.
Корпус и присоединительная резьба
Корпус изготавливается из латуни или бронзы с защитным покрытием. Стандартные присоединительные размеры — R 1/2" и R 3/4". Покрытие может быть никелированным, хромированным, эпоксидным белым или цветным — выбор зависит от агрессивности среды и архитектурных требований.
Дефлектор (розетка)
Розетка формирует факел распыления. По конфигурации различают оросители концентрические, эксцентрические, потолочные, настенные, скрытые, углублённые. Каждая модификация рассчитана на определённую высоту установки и защищаемую площадь.
Тепловой замок (только у спринклера)
В современных конструкциях используется стеклянная колба с термочувствительной жидкостью. Класс инерционности (RTI) определяет скорость срабатывания: чем ниже значение, тем быстрее вскрывается замок. Существуют также плавкие тепловые замки на легкоплавких сплавах, но они применяются реже.
Гидравлические характеристики и параметры распыления
При проектировании систем учитываются ключевые гидравлические параметры оросителей. Эти показатели нормируются СП 485.1311500.2020 и техническими условиями производителей.
- Коэффициент производительности (K-фактор) — определяет расход воды через ороситель при заданном давлении. Стандартные значения: 0,35; 0,47; 0,77 (л/с)/МПа^0,5.
- Минимальное рабочее давление — обычно 0,05–0,1 МПа (для разных классов оросителей).
- Интенсивность орошения — измеряется в л/(с·м²) и зависит от группы помещения по СП 485.
- Защищаемая площадь — для типового спринклера 12 м², для повышенной чувствительности — до 16 м².
При расчёте дренчерной установки учитывается одновременное срабатывание всех оросителей секции, что требует значительно большей производительности насосной станции и диаметра трубопроводов. Для подбора насосного оборудования и арматуры рекомендуем посмотреть раздел автоматических систем пожаротушения и оповещения.
Виды дренчерных систем по типу пуска
Дренчерные установки классифицируются по способу формирования сигнала на запуск:
Электрический пуск
Сигнал поступает от пожарных извещателей через прибор приёмно-контрольный пожарный (ППКП). Это самый распространённый вариант для современных объектов: быстрая реакция, возможность интеграции с общей системой автоматики, журнал событий.
Гидравлический пуск
В сети побудительного трубопровода устанавливаются спринклеры-побудители. При срабатывании одного из них давление в побудительной линии падает, что приводит в действие управляющий клапан дренчерной секции. Решение надёжное, не требует электропитания, применяется на взрывоопасных производствах.
Пневматический пуск
Аналогичный гидравлическому, но в побудительной линии используется сжатый воздух. Подходит для неотапливаемых помещений, где замерзание воды недопустимо.
Ручной пуск
Используется как резервный или основной для водяных завес, активируемых дежурным персоналом. Кнопки или рычаги размещаются на путях эвакуации и у защищаемых проёмов.
Нормативное регулирование и требования к монтажу
Проектирование и установка систем с использованием спринклерных и дренчерных оросителей регулируется следующими документами:
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- СП 485.1311500.2020 — установки пожаротушения и сигнализации;
- ГОСТ Р 51043-2002 — оросители для систем водяного и пенного пожаротушения;
- ГОСТ Р 50680 — установки водяного пожаротушения;
- ГОСТ Р 50800 — установки пенного пожаротушения.
При установке оросителей нормируется расстояние между ними (обычно 2–4 м), расстояние от стен и перекрытий, ориентация дефлектора, наличие защитных решёток в зонах механических воздействий. Любое отклонение от проекта при монтаже может привести к отказу системы при пожаре, поэтому работы должны выполняться лицензированной организацией с последующими гидравлическими испытаниями.
Эксплуатация и техническое обслуживание
Регламент технического обслуживания систем с оросителями предусматривает:
- ежедневный визуальный контроль состояния узлов управления и манометров;
- ежеквартальную проверку срабатывания сигнализаторов потока и давления;
- ежегодную ревизию всех оросителей (отсутствие коррозии, окраски, посторонних предметов);
- замену спринклеров после срабатывания (повторное использование запрещено);
- контрольные испытания не реже одного раза в три года с замером расхода и интенсивности.
Срок службы спринклерных оросителей — обычно 10 лет, дренчерных — до 15 лет (за счёт отсутствия термочувствительного элемента). Дополнить систему пожаротушения первичными средствами всегда полезно: подобрать огнетушители можно с учётом класса пожара и площади помещения.
Комбинированные решения: спринклерно-дренчерные системы
На крупных объектах часто применяется комбинированная схема, где основная защита выполняется спринклерами, а отдельные зоны (проёмы, технологическое оборудование, периметр) — дренчерами. Такой подход позволяет одновременно обеспечить точечное тушение и создать барьеры против распространения пожара. Управление обеими подсистемами осуществляется через общий пожарный пост, что упрощает эксплуатацию.
Ещё одно направление — воздушно-пенные дренчерные установки для тушения нефтепродуктов и горючих жидкостей. Они применяются на резервуарных парках, в гаражах с хранением техники, на топливозаправочных станциях.
Распространённые ошибки при проектировании и эксплуатации
- Подмена типов оросителей. Установка спринклеров там, где требуется дренчерная защита (например, у проёма в противопожарной стене), приводит к запоздалому срабатыванию.
- Неверный выбор температуры срабатывания. Если в помещении штатно высокая температура, а установлены спринклеры на 68 °C, возможны ложные срабатывания.
- Игнорирование загромождения. Стеллажи и подвесные конструкции не должны препятствовать факелу распыления.
- Окраска оросителей. Запрещена при ремонтах: краска нарушает теплочувствительность колбы и аэродинамику дефлектора.
- Несоответствие давления. При недоборе давления интенсивность орошения падает ниже нормативной, тушение становится неэффективным.
Вопрос-ответ
Чем дренчер отличается от спринклера простыми словами?
Спринклер вскрывается сам при нагреве — тушит точечно. Дренчер не имеет теплового замка, его открытое отверстие постоянно «смотрит» вниз, а вода подаётся по команде извне сразу на все распылители секции. Спринклер — для локального пожара, дренчер — для большой площади или водяной завесы.
Можно ли использовать дренчеры в обычных офисных помещениях?
Технически да, но экономически и эксплуатационно это нецелесообразно. Срабатывание дренчерной системы зальёт водой всё помещение целиком, включая зоны без возгорания. Для офисов оптимальны спринклерные установки с водозаполнённым трубопроводом.
Нужно ли менять спринклер после срабатывания?
Да, обязательно. Сработавший спринклер с разрушенной колбой не подлежит восстановлению — требуется установка нового оросителя того же типа, диаметра и температуры срабатывания. Попытки повторного использования нарушают пожарную безопасность объекта.
Какая температура срабатывания спринклера самая распространённая?
Для большинства жилых, офисных и общественных помещений применяются спринклеры с красной колбой на 68 °C. Этот номинал даёт оптимальный баланс между чувствительностью и устойчивостью к ложным срабатываниям при сезонных колебаниях температуры.
Сколько оросителей срабатывает при пожаре в спринклерной системе?
По статистике, в 70–80 % случаев пожар тушится 1–2 спринклерами. Это и есть главное преимущество спринклерной защиты — минимальный пролив воды и сохранность имущества за пределами очага возгорания.
Какое давление нужно для нормальной работы спринклера?
Минимальное рабочее давление перед оросителем — 0,05 МПа (0,5 бар), но для большинства расчётных схем требуется 0,1–0,3 МПа. Точное значение определяется проектом исходя из K-фактора оросителя и нормативной интенсивности орошения для данной группы помещения.
Можно ли установить дренчерную систему в неотапливаемом помещении?
Да, и это одно из ключевых преимуществ дренчерной схемы. Поскольку распределительный трубопровод сухой, замерзание воды исключено. Поэтому дренчеры часто применяют в холодных складах, на открытых эстакадах, в подземных паркингах без отопления.
