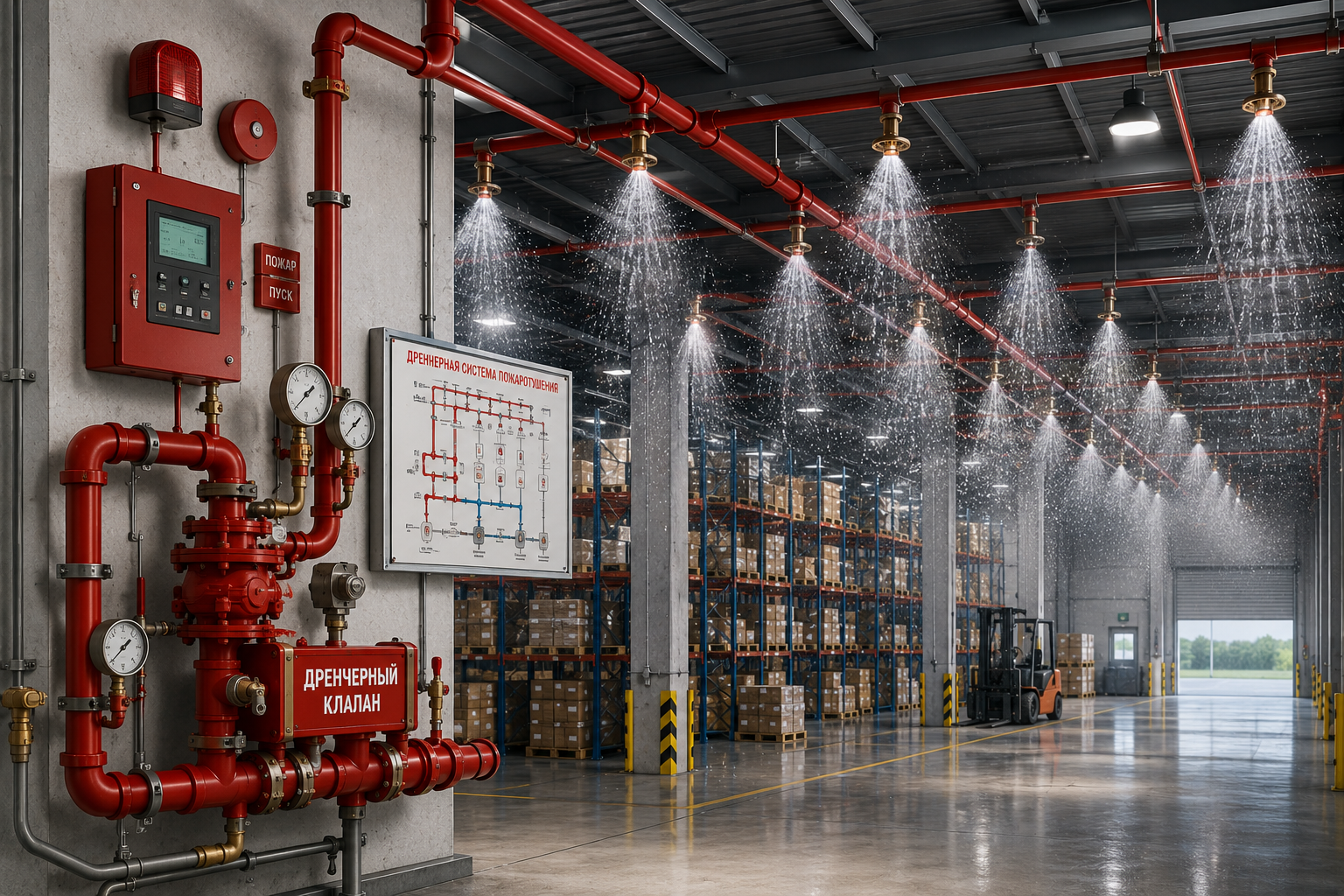

Дренчерная система пожаротушения: устройство, проектирование и применение

Когда речь заходит о защите крупных производственных цехов, складов с горючими материалами, ангаров и резервуарных парков, традиционных средств тушения часто оказывается недостаточно. На таких объектах требуется мгновенное создание водяной завесы или одновременное орошение всей площади возгорания. Именно для этих задач применяется дренчерная система пожаротушения — одно из наиболее мощных решений в арсенале современной противопожарной техники.

В этой статье разберём принципы работы, конструктивные особенности, нормативные требования, варианты исполнения и практические нюансы эксплуатации дренчерных установок. Материал основан на действующих нормативах (СП 485.1311500.2020, ГОСТ Р 51043) и многолетнем опыте проектирования противопожарных систем для объектов повышенной категории риска.

Что такое дренчерная установка и в чём её отличие от спринклерной

Дренчер (от английского drencher — «ороситель») представляет собой ороситель с открытым выходным отверстием, не имеющий теплового замка. Это ключевое отличие от спринклерных оросителей, у которых выпускное отверстие закрыто колбой или плавким элементом, разрушающимся при достижении заданной температуры.

Поскольку у дренчера отсутствует тепловой замок, вода или пенный раствор поступают в подводящий трубопровод только после срабатывания пускового устройства — сигнального клапана или узла управления. После активации огнетушащее вещество одновременно подаётся ко всем оросителям в защищаемой зоне, обеспечивая залповое тушение или формирование завесы.

Принцип работы дренчерной системы пожаротушения

Алгоритм функционирования установки можно описать в виде последовательной цепочки событий. Срабатывание происходит за считанные секунды после обнаружения возгорания, что критически важно для объектов с быстрым развитием пожара.

1. Извещатели (тепловые, дымовые, пламени) или побудительный трубопровод фиксируют признаки возгорания.
2. Сигнал поступает на прибор управления и контроля.
3. Открывается узел управления (дренчерный клапан), снимая «запор» с магистрали.
4. Запускаются основные и резервные пожарные насосы.
5. Огнетушащее вещество под рабочим давлением подаётся в распределительную сеть.
6. Через все открытые оросители одновременно происходит орошение защищаемой зоны.

В зависимости от конструкции пускового узла различают три способа активации: электрический (от автоматической пожарной сигнализации), гидравлический (по сухотрубу с тросовыми замками или спринклерами-побудителями) и ручной (от поста оператора или кнопки дистанционного пуска).

Сферы применения дренчерных установок

Использование дренчерной системы пожаротушения регламентируется сводом правил СП 485.1311500.2020 и оправдано там, где спринклерные установки не справляются с задачей либо не отвечают специфике объекта. Типовые сферы применения:

• склады с высокостеллажным хранением, лёгкогорючими и горючими материалами;
• производственные цеха с категорией помещений А, Б по взрывопожарной опасности;
• деревообрабатывающие и лакокрасочные производства;
• сценические коробки театров, киноконцертных залов;
• проёмы технологических конвейеров, противопожарные шторы и экраны;
• трансформаторные подстанции и кабельные тоннели;
• резервуары с нефтепродуктами для охлаждения стенок;
• атриумы, эскалаторы, проёмы в противопожарных стенах — для создания водяных завес.

Особенно востребованы дренчерные завесы там, где невозможно установить капитальные противопожарные преграды — например, на путях технологических потоков или в зонах массового пребывания людей.

Состав и компоненты дренчерной установки

Дренчерная система — это инженерный комплекс, в котором каждый узел выполняет строго определённую функцию. Понимание состава помогает грамотно проектировать, монтировать и обслуживать установку.

Источник водоснабжения и насосная станция

Основой служит резервуар запаса воды (или подключение к городскому водопроводу с гарантированными параметрами), а также насосная станция с основным и резервным насосами. Расчётный объём воды определяется исходя из интенсивности орошения и продолжительности работы — как правило, 30–60 минут непрерывной подачи.

Узел управления

Дренчерный узел управления — сердце установки. Он включает запорно-пусковой клапан, сигнализатор давления, манометры, краны для проверки и слива. Узлы выпускаются под разные диаметры (DN 65, 100, 150, 200) и комплектуются различными типами привода.

Распределительный трубопровод

Магистраль выполняется из стальных труб по ГОСТ 3262 или ГОСТ 10704, рассчитана на рабочее давление до 1,2–1,6 МПа. Прокладывается с уклоном для слива воды после проверочного пуска. Применяются также трубы с цинковым покрытием — для повышения коррозионной стойкости.

Дренчерные оросители

Это конечный исполнительный элемент, формирующий поток огнетушащего вещества. Различают:

• Розеточные — для общего орошения площади (тип ДВ);
• Лопаточные и щелевые — для создания водяных завес (тип ДВВ);
• Распылители тонкораспылённой воды — для повышенной эффективности при меньшем расходе.

Параметры оросителей нормируются ГОСТ Р 51043, ключевыми характеристиками являются коэффициент производительности (K-фактор), угол распыла и интенсивность орошения. Подобрать качественные оросители и сопутствующее оборудование можно в каталоге magazin01.ru.

Система обнаружения и управления

Включает извещатели, шлейфы пожарной сигнализации, прибор приёмно-контрольный и пульт управления. На крупных объектах применяются адресно-аналоговые системы, позволяющие точно локализовать очаг и активировать только необходимую секцию.

Дренчерные водяные завесы

Отдельно стоит выделить применение дренчеров для устройства водяных завес. Завеса создаёт сплошной поток воды, который выполняет одновременно несколько функций:

• препятствует распространению пламени и нагретых газов через проёмы;
• охлаждает строительные конструкции и оборудование;
• осаждает дым и токсичные продукты горения;
• защищает эвакуационные пути от теплового излучения.

Согласно нормативам, интенсивность орошения для завесы составляет от 0,5 до 1,0 л/(с·м) на каждый метр ширины проёма, а в особо ответственных случаях — до 2 л/(с·м) при двухрядной установке. Расстояние между оросителями обычно не превышает 0,5 метра.

Проектирование: ключевые расчёты и нормативы

Проект дренчерной установки выполняется только лицензированной организацией с учётом действующих сводов правил. Основные документы:

• СП 485.1311500.2020 «Установки пожаротушения автоматические. Нормы и правила проектирования»;
• ГОСТ Р 51043-2002 — требования к оросителям;
• ГОСТ Р 50680-94 — установки водяного пожаротушения;
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Гидравлический расчёт

На этапе проекта определяется требуемая интенсивность орошения, расход через каждый ороситель, потери давления по длине магистрали и местным сопротивлениям. Расчёт ведётся для самой удалённой и высоко расположенной секции, чтобы гарантировать минимально необходимое давление у диктующего оросителя.

Выбор оросителей и их размещение

Шаг между оросителями и расстояние до защищаемой поверхности зависят от типа оросителя и категории помещения. В типовом случае шаг 3×3 метра обеспечивает требуемую интенсивность 0,12–0,3 л/(с·м²). Для пенных систем и тонкораспылённой воды значения отличаются.

Монтаж и пусконаладка

Монтаж дренчерной установки требует строгого соблюдения проектной документации. Ошибки на этом этапе приводят к снижению эффективности тушения или ложным срабатываниям. Основные этапы:

1. Подготовка трасс и креплений согласно проекту.
2. Сборка трубопроводов с контролем сварных швов и резьбовых соединений.
3. Гидравлические испытания на прочность (давление в 1,25 раза выше рабочего) и плотность.
4. Установка узла управления, насосной станции, оросителей.
5. Монтаж шлейфов сигнализации, пульта управления, систем оповещения.
6. Индивидуальные испытания каждого узла.
7. Комплексные испытания с реальной подачей воды (с защитой имущества).
8. Сдача-приёмка с оформлением исполнительной документации.

После сдачи объект ставится на регламентное обслуживание. Параллельно с дренчерной установкой на объектах должны присутствовать первичные средства тушения — например, переносные и передвижные огнетушители, размещённые в соответствии с нормативами.

Эксплуатация и техническое обслуживание

Надёжность дренчерной установки напрямую зависит от регулярности обслуживания. Регламентные работы включают визуальный осмотр, проверку давления, контроль состояния оросителей, испытания узлов управления и насосной станции.

Важно: оросители, имеющие следы коррозии, механических повреждений или загрязнения, подлежат немедленной замене. Запас оросителей для оперативной замены должен составлять не менее 10% от установленных, но не менее 2 штук каждого типоразмера.

Преимущества и ограничения

Сильные стороны

• Мгновенное тушение по всей защищаемой площади;
• Возможность создания водяных завес произвольной конфигурации;
• Эксплуатация при отрицательных температурах (трубопровод сухой);
• Высокая надёжность за счёт простой конструкции оросителя;
• Совместимость с пенными концентратами и тонкораспылённой водой.

Ограничения

• Высокий расход воды и необходимость значительного резервуара запаса;
• Существенный материальный ущерб от пролива при срабатывании;
• Сложность гидравлического расчёта при разветвлённых сетях;
• Необходимость качественной системы обнаружения для исключения ложных пусков;
• Более высокая стоимость по сравнению со спринклерными аналогами.

Дренчерные системы с пенным концентратом

Для тушения горючих жидкостей, нефтепродуктов, лакокрасочных материалов вода малоэффективна. В таких случаях применяются дренчерные установки с подачей пены низкой или средней кратности. В состав установки дополнительно входят дозатор пенообразователя, ёмкость с концентратом и пеногенераторы вместо обычных оросителей.

Пенный раствор формирует на поверхности горючей жидкости плёнку, изолирующую топливо от кислорода и предотвращающую повторное воспламенение. Такие решения применяются на АЗС, нефтебазах, в насосных станциях и на объектах с трансформаторным маслом.

Тренды: тонкораспылённая вода и интеллектуальное управление

Современные дренчерные системы всё чаще проектируются на основе технологии тонкораспылённой воды (ТРВ) с размером капель менее 150 мкм. Это позволяет в разы сократить расход и при этом повысить эффективность тушения за счёт интенсивного теплоотвода и подавления пламени паром.

Интеллектуальные системы управления интегрируются с пожарной сигнализацией, видеоаналитикой и АСУ ТП предприятия. Возможна адресная активация отдельных секций, что снижает ущерб от пролива и позволяет тушить только реальный очаг.

Типичные ошибки при проектировании и монтаже

За годы практики выявлен ряд повторяющихся ошибок, которые приводят к отказам установок или их низкой эффективности:

• занижение расчётного расхода без учёта одновременной работы соседних секций;
• неверный выбор типа оросителя для конкретного класса пожарной нагрузки;
• отсутствие резервирования источника электроснабжения насосной станции;
• применение трубопроводов без антикоррозионной защиты во влажных помещениях;
• неправильная высота установки оросителей относительно потолка и стеллажей;
• отсутствие регулярных проверок и формальный подход к обслуживанию.

Для надёжной защиты объекта дренчерная установка должна работать в комплексе с другими средствами противопожарной защиты — пожарной сигнализацией, системой оповещения, дымоудалением, а также первичными средствами, такими как пожарные шкафы и огнетушители, представленные на magazin01.ru.

Вопрос-ответ

Чем дренчерная установка отличается от спринклерной?

Главное отличие — в конструкции оросителя. У дренчера нет теплового замка, поэтому вода поступает одновременно ко всем оросителям секции после срабатывания пускового узла. Спринклер же открывается локально — только над очагом возгорания при достижении температуры разрушения колбы.

Можно ли использовать дренчерную систему в неотапливаемых помещениях?

Да, это одно из её преимуществ. Распределительный трубопровод до момента срабатывания остаётся сухим, что исключает риск замерзания. Однако насосная станция и резервуар воды должны располагаться в отапливаемом помещении или иметь систему обогрева.

Какова интенсивность орошения для типовой дренчерной установки?

Для общего пожаротушения значения варьируются от 0,12 до 0,3 л/(с·м²) в зависимости от группы помещений по СП 485.1311500.2020. Для водяных завес — от 0,5 до 1,0 л/(с·м) ширины проёма, а для особо ответственных случаев — до 2 л/(с·м).

Какой запас воды нужен для дренчерной установки?

Объём резервуара рассчитывается из условия непрерывной работы установки в течение 30–60 минут (зависит от категории объекта). Для крупных производств запас может составлять сотни кубометров.

Как часто проводится обслуживание дренчерной установки?

Внешний осмотр выполняется ежедневно или еженедельно, проверка насосов — ежемесячно, контроль оросителей — ежеквартально. Полные комплексные испытания проводятся не реже одного раза в год, а гидравлические испытания трубопровода — раз в 3,5 года.

Кто имеет право проектировать и монтировать дренчерные системы?

Только организации, имеющие лицензию МЧС России на деятельность по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений. Проектная документация согласовывается в установленном порядке.

Можно ли применять дренчерную систему для тушения электрооборудования?

Тушение водой электроустановок под напряжением запрещено. Однако дренчерные системы используют для защиты трансформаторов и кабельных тоннелей с обязательным автоматическим отключением электропитания перед подачей воды, либо применяются установки с пеной или тонкораспылённой водой по специальным методикам.

Что входит в комплект дренчерной установки?

Базовый комплект включает источник водоснабжения, насосную станцию, узел управления, распределительный трубопровод, дренчерные оросители, систему обнаружения пожара и пульт управления. Для пенных систем добавляются дозатор и ёмкость с пенообразователем.
