Навесной пожарный шкаф: конструкция, выбор и правила установки

В системе первичных средств пожаротушения важную роль играет грамотно подобранный корпус для размещения внутреннего противопожарного водопровода и огнетушителей. Навесной пожарный шкаф — наиболее распространённое решение для зданий, где невозможно или нецелесообразно врезать конструкцию в стену.

Он крепится непосредственно к стеновой поверхности, не требует подготовки ниши и при этом обеспечивает полноценное хранение пожарного крана, рукава, ствола и огнетушащих средств.

В этой статье разберём, чем отличаются навесные модели от встраиваемых и приставных, какие нормативы регулируют их применение, как правильно выбрать размер и комплектацию, а также на что обратить внимание при монтаже и обслуживании.

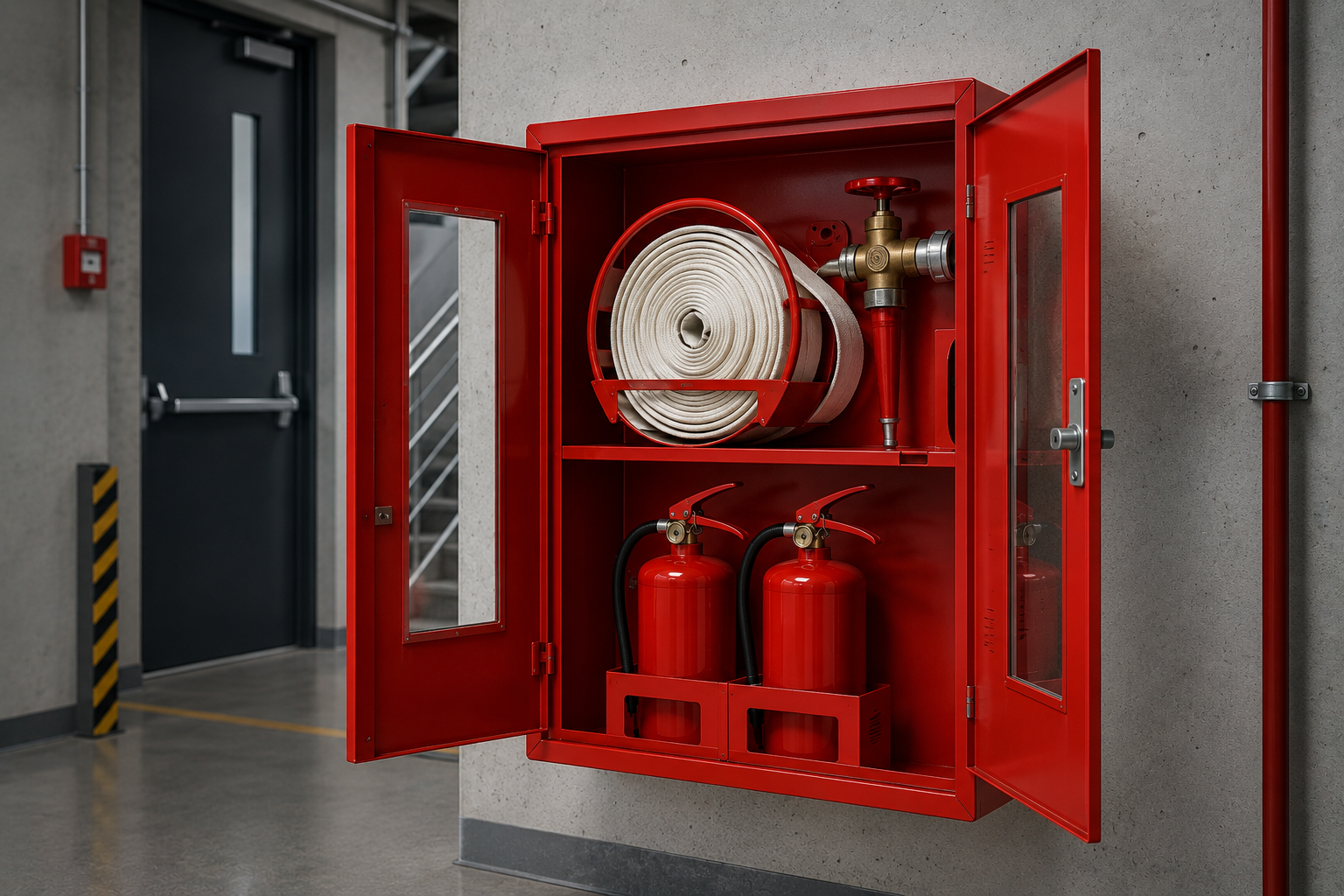

Что собой представляет навесной пожарный шкаф

Это металлический корпус прямоугольной формы, предназначенный для хранения элементов внутреннего противопожарного водопровода (ВПВ):

• пожарного крана с вентилем;
• напорного рукава длиной 10, 15 или 20 метров;
• ручного ствола РС-50 или РС-70;
• одного или двух огнетушителей.

Главная конструктивная особенность — крепление к стене с внешней стороны, без углубления в стеновой проём.

Корпус изготавливается из листовой холоднокатаной стали толщиной 1,0–1,2 мм, окрашивается порошковой полимерной эмалью красного, белого или серого цвета.

На лицевой панели располагается одна или две дверцы со смотровым окном из закалённого стекла или поликарбоната, замком и ручкой.

Внутри предусмотрены:

• кронштейны для рукава;
• кассета для укладки рукава;
• полка под огнетушители;
• место для ключа от замка.

Чем отличается от встраиваемого и приставного исполнения

На рынке представлены три базовые модификации пожарных шкафов:

• Навесные (НЗК, НОК, НОЗ) — монтируются поверх стены с помощью анкеров.
• Встраиваемые (ВЗК, ВОК, ВОЗ) — устанавливаются в подготовленную нишу.
• Приставные — устанавливаются на пол вплотную к стене.

Преимущество навесной конструкции — простота установки и универсальность. Для монтажа достаточно:

1. Разметить точки крепления.
2. Просверлить отверстия.
3. Зафиксировать шкаф анкерными болтами.

Штробление и подготовка ниши не требуются.

Нормативная база и требования

Требования к пожарным шкафам регламентируются следующими документами:

• ГОСТ Р 51844-2009;
• Федеральный закон №123-ФЗ;
• СП 10.13130.2020;
• НПБ 151-2000.

Согласно нормативам, шкаф должен:

• обеспечивать сохранность оборудования;
• иметь сертификат соответствия;
• выдерживать нагрузку дверцы при открывании;
• иметь вентиляционные отверстия;
• содержать маркировку «ПК №__».

Цветовое и графическое оформление

На фасадной поверхности обязательно размещаются:

• надпись «ПК» с номером;
• пиктограмма F04 согласно ГОСТ 12.4.026-2015;
• контактные данные ответственного лица;
• знак заземления при необходимости.

Классификация и маркировка

Маркировка расшифровывается следующим образом:

• Н — навесной;
• В — встраиваемый;
• П — приставной;
• З — закрытая дверца;
• О — окно;
• К — пожарный кран;
• ОК — кран + огнетушитель;
• ОЗ — только огнетушители.

Типовые модели

Внутренняя комплектация

Стандартное наполнение включает:

• пожарный кран ДУ-50;
• напорный рукав длиной 20 м;
• ручной ствол РС-50 или РС-70;
• кассету для скатки рукава;
• огнетушители;
• кронштейны и держатели.

Какие огнетушители ставят в шкаф

Чаще всего используют:

• порошковые ОП-4, ОП-5, ОП-8;
• углекислотные ОУ-3 и ОУ-5.

Выбор зависит от категории помещения и площади защиты.

Преимущества навесного исполнения

• Быстрый монтаж.
• Отсутствие строительных работ.
• Возможность переноса.
• Универсальность установки.
• Экономия по сравнению со встраиваемыми моделями.

Недостаток только один — корпус выступает от стены на 220–250 мм.

Размеры и габариты

Типовые размеры:

• высота — от 540 до 1300 мм;
• ширина — от 540 до 840 мм;
• глубина — 230–300 мм.

Как рассчитать необходимый размер

При выборе учитывают:

• диаметр крана;
• длину рукава;
• тип огнетушителей;
• наличие кассеты или барабана;
• удобство открывания дверцы.

Монтаж навесного пожарного шкафа

Основные требования к установке:

• центр пожарного крана — 1,35 м от пола;
• крепление на анкеры М8 или М10;
• дверца должна открываться минимум на 160°;
• доступ к шкафу не должен быть перекрыт.

После монтажа проводится гидравлическое испытание и оформляется акт ввода в эксплуатацию.

Типичные ошибки при установке

• использование дюбелей вместо анкеров;
• монтаж на гипсокартон без закладной;
• установка во влажных помещениях без защиты;
• перекрытие эвакуационных путей;
• отсутствие маркировки.

Эксплуатация и обслуживание

Основные мероприятия:

• раз в полгода — осмотр корпуса;
• раз в год — перекатка рукавов;
• раз в год — испытание крана;
• перезарядка огнетушителей по регламенту.

Как выбрать навесной пожарный шкаф

При выборе обращайте внимание на:

• соответствие проекту ВПВ;
• толщину металла;
• качество окраски;
• тип замка;
• наличие сертификатов;
• репутацию производителя.

Где применяются навесные пожарные шкафы

Навесные модели устанавливаются:

• в офисах;
• в торговых центрах;
• в школах и детских садах;
• на складах;
• в гостиницах;
• на паркингах;
• в спортивных комплексах.

Вопрос-ответ

На какой высоте устанавливается навесной пожарный шкаф?

Центр пожарного крана должен находиться на высоте 1,35 м от пола.

Можно ли красить шкаф в другой цвет?

Да, допускаются красные, белые, серые и другие цвета при наличии обязательной маркировки.

Какая разница между ШПК-310 и ШПК-315?

ШПК-310 рассчитан на один пожарный кран, а ШПК-315 дополнительно вмещает огнетушители.

Нужен ли сертификат?

Да, наличие сертификата соответствия обязательно.

Что лучше — навесной или встраиваемый шкаф?

Для готовых объектов чаще выбирают навесной вариант, для новых зданий — встраиваемый.

Как часто перекатывают рукав?

Не реже одного раза в 12 месяцев.

Можно ли крепить шкаф на гипсокартон?

Только при наличии усиленной закладной конструкции.

Какой срок службы у навесного шкафа?

Средний срок службы корпуса — не менее 10 лет.
