Противогаз — это один из самых надёжных и проверенных временем способов защиты человека от воздействия отравляющих веществ, дыма, аэрозолей и недостатка кислорода. Чтобы грамотно подобрать, использовать и обслуживать данное средство, необходимо понимать его внутреннее устройство. В этой статье мы подробно разберём строение противогаза, рассмотрим назначение каждого узла и расскажем, на что обращать внимание при выборе и эксплуатации.
Опыт работы с противопожарным и защитным оборудованием показывает, что большинство ошибок при использовании средств индивидуальной защиты связано именно с непониманием того, как они устроены и работают. Поэтому базовые знания о конструкции — это не теория ради теории, а реальный фактор безопасности.
Что представляет собой противогаз
Противогаз — это автономное средство индивидуальной защиты органов дыхания, лица и глаз от воздействия вредных и опасных факторов окружающей среды. В зависимости от принципа действия противогазы делятся на две большие группы:
- Фильтрующие — очищают вдыхаемый воздух от вредных примесей за счёт прохождения через фильтрующе-поглощающую систему. Применяются при достаточном содержании кислорода в атмосфере (не менее 17%).
- Изолирующие — полностью изолируют органы дыхания от внешней среды, обеспечивая дыхание за счёт собственного запаса кислорода или химической регенерации воздуха. Используются при высокой концентрации опасных веществ и нехватке кислорода.
Именно от типа противогаза зависит его конструкция. Однако составные части противогаза в базовом исполнении схожи у большинства моделей, что облегчает изучение устройства и обслуживание.
Строение противогаза: основные элементы конструкции
Чтобы понять строение противогаза, удобнее всего рассмотреть классический фильтрующий вариант — например, гражданские модели ГП-7 или военные образцы. Несмотря на различия моделей, общая логика устройства остаётся неизменной.

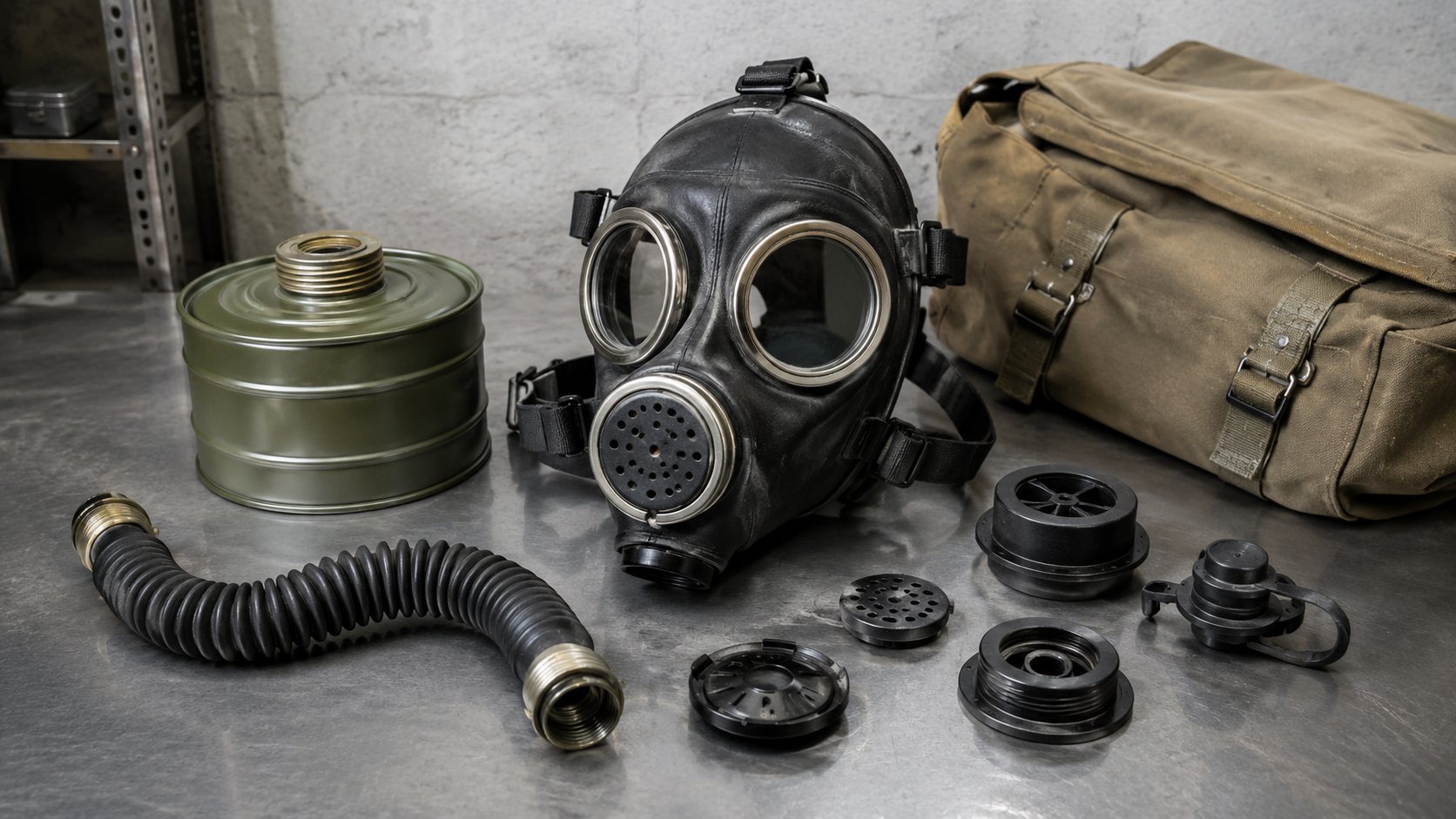

В стандартную конструкцию входят следующие узлы:
- лицевая часть (маска или шлем-маска);
- фильтрующе-поглощающая коробка;
- соединительная трубка (присутствует не во всех моделях);
- клапанная коробка с системой клапанов вдоха и выдоха;
- очковый узел со стёклами или панорамным смотровым стеклом;
- обтюратор;
- система крепления (наголовник, лямки);
- переговорное устройство (в отдельных моделях);
- сумка для хранения и переноски.
Рассмотрим каждый из этих элементов подробнее, чтобы получить полное представление о том, как именно работает защитное снаряжение.
Лицевая часть
Лицевая часть — основа всей конструкции. Она обеспечивает герметичное прилегание к лицу и защищает кожу, глаза и органы дыхания. Изготавливается из эластичной резины или современных полимерных материалов, устойчивых к воздействию агрессивных сред.
Существует несколько типов лицевых частей:
- шлем-маска — закрывает всю голову, фиксируется за счёт собственной эластичности;
- маска с независимым обтюратором — обеспечивает лучшее прилегание и меньшее давление на лицо;
- панорамная маска — с цельным смотровым стеклом, обеспечивающим широкий обзор.
От качества лицевой части во многом зависит надёжность всей защиты. Даже самая эффективная фильтрующая система бесполезна, если воздух подсасывается через неплотности.
Фильтрующе-поглощающая коробка
Это «сердце» фильтрующего противогаза. Именно здесь происходит очистка вдыхаемого воздуха от вредных веществ. Внутри коробки находятся несколько слоёв фильтрующих и поглощающих материалов:
- противоаэрозольный фильтр — задерживает твёрдые и жидкие частицы, дым, пыль, бактериальные аэрозоли;
- слой активированного угля (шихта) — поглощает пары и газы за счёт адсорбции и хемосорбции.
Важно понимать, что фильтрующая коробка имеет ограниченный ресурс и подбирается под конкретные виды опасных веществ. Универсальных фильтров «от всего» не существует — это распространённое заблуждение.
Соединительная трубка
В ряде моделей фильтрующе-поглощающая коробка соединяется с лицевой частью через гофрированную соединительную трубку. Она обеспечивает подвижность фильтра и удобство при работе, позволяя разместить коробку в сумке или на поясе. В современных гражданских противогазах коробка часто крепится напрямую к маске, что снижает вес и упрощает конструкцию.
Клапанная коробка и система клапанов
Клапанная коробка регулирует направление воздушных потоков. В её состав входят:
- клапан вдоха — пропускает очищенный воздух внутрь маски;
- клапан выдоха — выводит отработанный воздух наружу, не допуская его обратного попадания.
Клапаны изготавливаются из тонкой эластичной резины и являются одним из самых уязвимых элементов. При деформации или загрязнении они могут пропускать воздух в обоих направлениях, что снижает защитные свойства. Поэтому при проверке исправности противогаза состоянию клапанов уделяется особое внимание.
Очковый узел
Очковый узел обеспечивает обзор и защиту глаз. В старых моделях это два отдельных круглых стекла, в современных — единое панорамное стекло. Для предотвращения запотевания применяются незапотевающие плёнки или специальные составы. В изолирующих и промышленных моделях стёкла дополнительно защищают от механических повреждений.
Обтюратор
Обтюратор — тонкая эластичная полоса резины, прилегающая к лицу по периметру маски. Именно он создаёт герметичность и предотвращает подсос неочищенного воздуха. Качественный обтюратор равномерно распределяет давление и обеспечивает комфорт при длительном ношении.
Система крепления
Наголовник с системой лямок позволяет надёжно зафиксировать маску на голове и подогнать её по размеру. Современные системы имеют несколько точек регулировки, что обеспечивает плотное прилегание независимо от формы и размера лица.
Составные части противогаза изолирующего типа
Если рассматривать составные части противогаза изолирующего типа, то здесь конструкция заметно усложняется. В отличие от фильтрующих моделей, изолирующие противогазы не зависят от состава внешней атмосферы.
Дополнительно к лицевой части в их состав входят:
- регенеративный патрон — обеспечивает выработку кислорода за счёт химической реакции и поглощает углекислый газ;
- дыхательный мешок — резервуар для накопления газовой смеси;
- пусковое устройство — запускает работу регенеративного патрона;
- каркас и сумка для размещения узлов.
Изолирующие модели применяются профессиональными спасателями и сотрудниками экстренных служб в условиях, где использование фильтрующих средств невозможно.
Сравнение основных узлов фильтрующего и изолирующего противогаза
| Элемент | Фильтрующий противогаз | Изолирующий противогаз |
|---|---|---|
| Лицевая часть | Есть | Есть |
| Источник пригодного воздуха | Очистка наружного воздуха | Собственный запас кислорода / регенерация |
| Фильтрующая коробка | Есть | Отсутствует |
| Регенеративный патрон | Отсутствует | Есть |
| Дыхательный мешок | Отсутствует | Есть |
| Зависимость от кислорода в воздухе | Высокая | Отсутствует |
Как работает фильтрующий противогаз
Понимание устройства неразрывно связано с принципом действия. При вдохе воздух из окружающей среды проходит через фильтрующе-поглощающую коробку. Сначала аэрозольный фильтр задерживает механические частицы, затем слой активированного угля поглощает токсичные пары и газы. Очищенный воздух через клапан вдоха попадает в подмасочное пространство.
При выдохе клапан вдоха закрывается, а отработанный воздух выходит наружу через клапан выдоха. Так создаётся односторонний поток, исключающий повторное вдыхание углекислого газа и попадание загрязнённого воздуха внутрь маски.
На что обратить внимание при выборе противогаза
Зная строение противогаза, проще сделать осознанный выбор. При подборе средства защиты учитывайте следующие критерии:
- Назначение. Для защиты от конкретных веществ нужен соответствующий тип фильтра.
- Размер маски. Неправильный размер приводит к разгерметизации.
- Условия эксплуатации. При нехватке кислорода фильтрующие модели бесполезны.
- Срок годности. Резина стареет, а фильтрующая шихта теряет свойства.
- Качество клапанов и обтюратора. Это ключевые элементы герметичности.
В каталоге нашего магазина представлен широкий выбор средств индивидуальной защиты. Ознакомиться с ассортиментом можно в разделе противопожарного оборудования, где собраны проверенные и сертифицированные изделия.
Обслуживание и хранение
Долговечность и надёжность противогаза напрямую зависят от условий хранения и регулярного обслуживания. Несколько практических рекомендаций:
- храните противогаз в сухом помещении при умеренной температуре;
- избегайте попадания прямых солнечных лучей и масел на резиновые детали;
- регулярно проверяйте состояние клапанов, обтюратора и стёкол;
- не используйте фильтрующую коробку с истёкшим сроком годности;
- периодически проводите проверку герметичности маски.
Грамотное хранение и своевременная проверка позволяют избежать ситуаций, когда в критический момент защитное средство оказывается неисправным.
Роль противогаза в системе пожарной безопасности
В условиях пожара основную опасность представляет не столько огонь, сколько токсичный дым и продукты горения. Именно поэтому средства защиты органов дыхания включаются в комплекс мер пожарной безопасности на предприятиях и в общественных местах. Наряду с противогазами и самоспасателями важную роль играют первичные средства пожаротушения и системы оповещения.
Комплексный подход — это сочетание технических средств, обученного персонала и регулярного контроля исправности оборудования. Понимание того, как устроены защитные средства, повышает общую культуру безопасности и снижает риск трагических последствий.
Вопрос-ответ
Из каких основных частей состоит противогаз?
Базовое строение включает лицевую часть, фильтрующе-поглощающую коробку, клапанную коробку с клапанами вдоха и выдоха, очковый узел, обтюратор и систему крепления. В изолирующих моделях дополнительно присутствуют регенеративный патрон и дыхательный мешок.
Чем фильтрующий противогаз отличается от изолирующего?
Фильтрующий очищает наружный воздух и применяется при достаточном содержании кислорода. Изолирующий полностью изолирует органы дыхания и обеспечивает дыхание за счёт собственного запаса кислорода, что позволяет использовать его при высокой концентрации опасных веществ.
Какой элемент противогаза самый уязвимый?
Наиболее уязвимыми считаются клапаны вдоха и выдоха, а также обтюратор. Их деформация или загрязнение приводит к разгерметизации и снижению защитных свойств.
Можно ли использовать противогаз с просроченным фильтром?
Нет. Фильтрующе-поглощающая коробка имеет ограниченный ресурс, а её содержимое со временем теряет защитные свойства. Использование просроченного фильтра опасно для жизни.
Как проверить герметичность противогаза?
Самый простой способ — надеть маску и закрыть ладонью отверстие фильтрующей коробки, затем сделать вдох. Если воздух не поступает и маска плотно прижимается к лицу, герметичность в норме.
