Размещение первичных средств пожаротушения внутри здания — обязательное требование к любому объекту с системой внутреннего противопожарного водопровода. Встроенный пожарный шкаф является одним из самых востребованных решений для офисных центров, торговых комплексов, учебных заведений и жилых многоквартирных домов. Он позволяет рационально использовать пространство, не выступая за пределы стены, и при этом обеспечивает быстрый доступ к рукаву, клапану и огнетушителям в момент возгорания.
В этой статье разберём конструктивные особенности, нормативные требования, отличия от других типов корпусов, нюансы монтажа и эксплуатации, а также подскажем, как не ошибиться при подборе модели под конкретный объект.
Что собой представляет встроенный пожарный шкаф

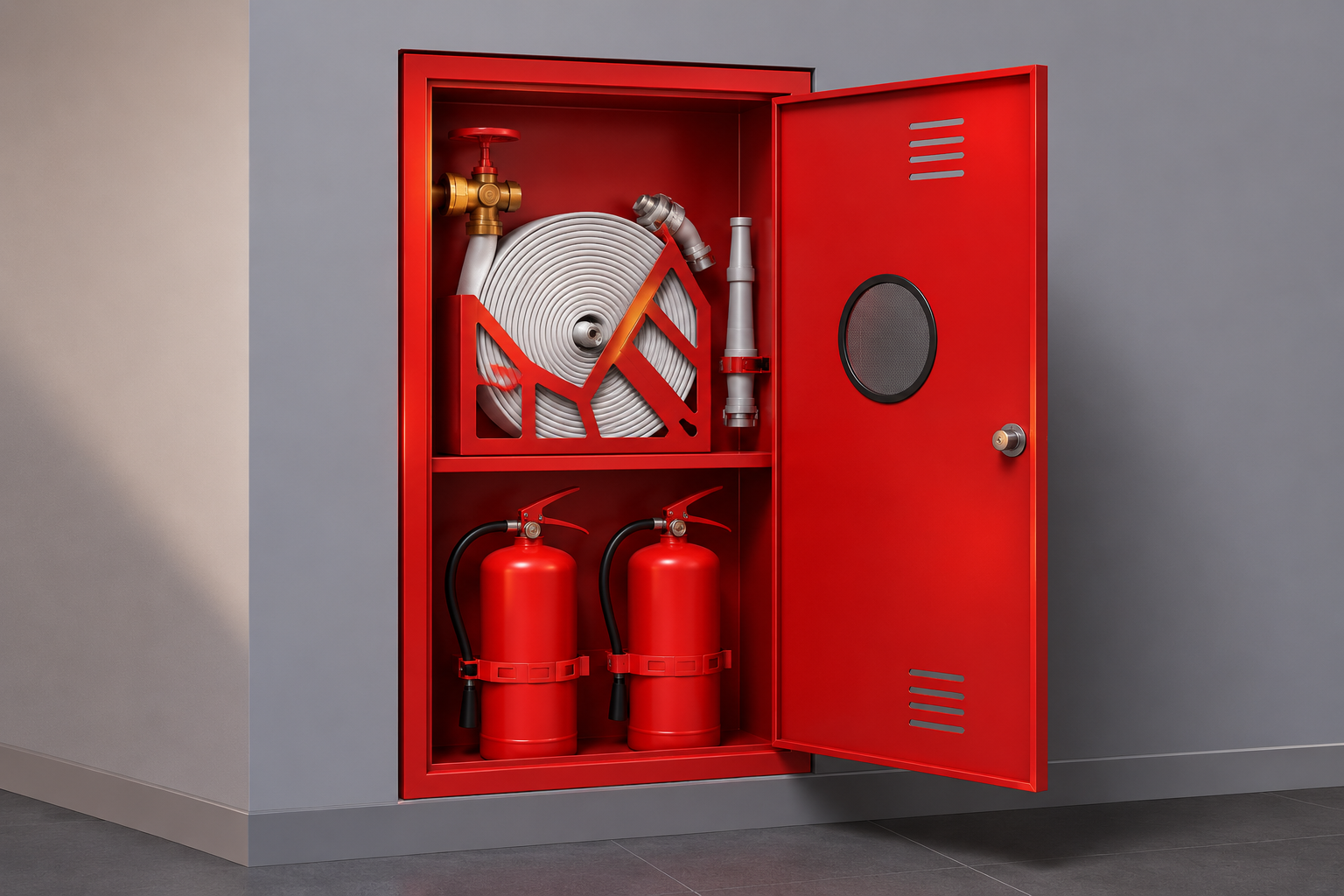

Это металлический корпус, который монтируется в специально подготовленную нишу в стене так, чтобы лицевая часть (дверца) находилась заподлицо или с минимальным выступом относительно поверхности стены. Внутри шкафа размещают пожарный кран ДУ-50 или ДУ-65, рукав длиной 15 или 20 метров, ствол РС-50 или РС-70, а также один-два огнетушителя (как правило, ОП-4 или ОП-5).
В отличие от навесного варианта, встраиваемая модель не «съедает» полезное пространство коридора, что особенно важно при узких эвакуационных путях, где каждый сантиметр имеет значение для соблюдения требований Федерального закона № 123-ФЗ.
Из чего состоит конструкция
- Корпус — изготавливается из листовой стали толщиной 1–1,5 мм с порошковым полимерным покрытием, устойчивым к коррозии и механическим повреждениям;
- Дверца — сплошная металлическая или со смотровым окном из закалённого стекла, оснащается замком и проушиной для пломбирования;
- Внутренние перегородки и кронштейны — для размещения катушки рукава, крепления ствола и установки огнетушителей;
- Вентиляционные отверстия — обеспечивают циркуляцию воздуха и предотвращают появление конденсата;
- Замковый механизм — фиксирует дверцу, исключая несанкционированный доступ.
Нормативные требования к встроенным шкафам
Производство, маркировка и эксплуатация регулируются ГОСТ Р 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний». Документ устанавливает обязательные параметры по габаритам, прочности, цветовой схеме и комплектации.
| Параметр | Требование по ГОСТ Р 51844-2009 |
|---|---|
| Цвет корпуса | Красный или белый, с информационным обозначением |
| Маркировка | Буквы «ПК» (пожарный кран) на дверце |
| Толщина металла | Не менее 1,0 мм |
| Возможность пломбирования | Обязательно |
| Вентиляция | Площадь отверстий не менее 1,5 % от площади дверцы |
| Срок службы | Не менее 10 лет |
Также важно соблюдать требования СП 10.13130.2020 в части высоты установки клапана пожарного крана: ось должна располагаться на высоте 1,35 ± 0,15 м от уровня пола.
Классификация по комплектации
В зависимости от того, что именно размещают внутри, шкафы делят по литерному обозначению:
- ШПК — для пожарного крана с рукавом и стволом;
- ШПО — только для огнетушителей;
- ШПК-О (комбинированный) — совмещает кран и место для двух огнетушителей.
Наибольшим спросом пользуется именно комбинированное исполнение, поскольку оно решает сразу две задачи: обеспечивает подачу воды и хранит первичные средства пожаротушения в одной точке.
Чем встраиваемый шкаф отличается от навесного и приставного
На рынке представлены три основных типа корпусов: навесной (ШПК-Н), приставной и встроенный (ШПК-В). Каждый из них имеет свою область применения.
| Тип | Способ установки | Где применяется |
|---|---|---|
| Навесной | Крепится на стену снаружи | Производственные цеха, склады, гаражи |
| Встроенный | Утапливается в нишу заподлицо со стеной | Офисы, ТЦ, школы, многоквартирные дома |
| Приставной | Устанавливается в углу или у стены | Помещения без возможности штробления |
Когда речь идёт о современных бизнес-центрах с дизайнерской отделкой, встраиваемая модель становится единственным эстетически приемлемым вариантом. Дверца может быть окрашена в цвет стены или облицована аналогичным с интерьером декоративным материалом, оставляя видимым только обозначение «ПК».
Как правильно выбрать встроенный пожарный шкаф
Подбор корпуса — задача, которая требует учёта сразу нескольких факторов: габаритов ниши, диаметра пожарного крана, длины рукава и количества огнетушителей. Ошибка в одном параметре приведёт либо к невозможности монтажа, либо к нарушению требований инспектора МЧС при сдаче объекта.
Определяем габариты ниши
До начала строительных работ важно знать точные размеры будущего шкафа. Стандартные внешние габариты ШПК-В для одного крана и двух огнетушителей — 540×1300×230 мм. Если в проекте предусмотрен один огнетушитель, ширина уменьшается до 540×1000×230 мм. Для шкафов на два крана габариты увеличиваются до 840×1300×230 мм.
Учитываем диаметр клапана
Внутренний диаметр пожарного крана определяется расчётом по СП 10.13130: для большинства общественных зданий применяется ДУ-50, для промышленных и крупных складских объектов — ДУ-65. Этот параметр напрямую влияет на типоразмер рукава, который должен поместиться внутри корпуса в свёрнутом состоянии (двойная скатка или «гармошка»).
Цвет и материал дверцы
Глухая металлическая дверца — самое надёжное и доступное по цене решение. Однако модели со стеклянной вставкой позволяют визуально контролировать наличие пломб и комплектации без открытия шкафа, что упрощает плановые проверки. Цветовая гамма по умолчанию — красный (RAL 3002) или белый (RAL 9016), но многие производители предлагают окраску по индивидуальной палитре.
Монтаж встроенного шкафа: технология и нюансы
Установка требует подготовки строительной ниши на этапе возведения перегородок или капитального ремонта. Если речь идёт о существующем здании из кирпича или газобетона, ниша вырезается алмазным резом с укреплением проёма уголком.
Этапы установки
- Подготовка ниши с учётом запаса 5–10 мм по периметру для свободного размещения корпуса;
- Подведение трубопровода с пожарным клапаном к проектной отметке;
- Установка корпуса в нишу и фиксация анкерами через монтажные отверстия;
- Подключение клапана к водопроводу с проверкой герметичности;
- Заделка зазоров негорючей монтажной пеной или цементным раствором;
- Размещение рукава, ствола и огнетушителей;
- Опломбирование дверцы и оформление паспорта на установку.
После монтажа обязательно проводятся гидравлические испытания пожарного крана с замером расхода и давления. Без этого протокола сдать объект в эксплуатацию невозможно.
Типичные ошибки при монтаже
- Установка ниже или выше нормативной отметки — приводит к замечаниям инспекции;
- Отсутствие вентиляционных отверстий или их перекрытие отделкой;
- Неправильная скатка рукава — затрудняет быстрое развёртывание;
- Использование сгораемых материалов для отделки дверцы;
- Отсутствие маркировки «ПК» и порядкового номера крана.
Эксплуатация и техническое обслуживание
Согласно Правилам противопожарного режима в РФ (ПП РФ № 1479), осмотр и техническое обслуживание проводятся не реже одного раза в полгода. В рамках регламента проверяется целостность пломб, состояние рукава, работоспособность клапана и срок годности огнетушителей.
Не реже одного раза в год рукав перекатывают на новое ребро, чтобы избежать слёживания и образования трещин на сгибах. Раз в пять лет проводят гидравлическое испытание рукава на прочность под давлением, превышающим рабочее в 1,25 раза.
Что должно быть внутри
- Пожарный рукав в сборе со стволом и соединительными головками ГР-50 или ГР-65;
- Клапан пожарного крана с маховиком;
- Один или два огнетушителя — чаще всего ОП-4 или ОП-5;
- Кассета или катушка для размещения рукава;
- Бирка с датой последней проверки.
Где применяются встроенные шкафы
Встраиваемая конструкция универсальна и востребована везде, где важен внешний вид и компактность размещения. Среди типичных объектов:
- административные и офисные здания;
- торгово-развлекательные комплексы;
- гостиницы, отели и хостелы;
- детские сады, школы, вузы;
- больницы, поликлиники и медицинские центры;
- многоквартирные жилые дома;
- культурные учреждения — театры, музеи, концертные залы.
В каждом из этих сегментов корпус выполняет двойную функцию: обеспечивает соответствие нормам пожарной безопасности и гармонично вписывается в интерьер.
Преимущества встроенного исполнения
Помимо очевидной эстетики, встраиваемые модели имеют ряд практических плюсов:
- Экономия пространства — корпус не выступает в коридор, что критично для узких проходов;
- Защита от вандализма — утопленная конструкция меньше подвержена ударам и случайным повреждениям;
- Гибкость дизайна — возможность отделки дверцы под общий стиль интерьера;
- Долговечность — отсутствие выступающих углов снижает износ;
- Соответствие нормам — корпус не уменьшает ширину эвакуационного пути.
На что обратить внимание при покупке
Перед оформлением заказа уточните у поставщика следующие моменты:
- наличие сертификата соответствия требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 51844-2009;
- паспорт изделия с указанием серийного номера и даты выпуска;
- гарантийный срок (стандартно — от 12 до 24 месяцев);
- возможность изготовления нестандартных размеров под проектную нишу;
- комплектность — поставляется ли шкаф в сборе с клапаном, рукавом и огнетушителями или отдельно.
Покупка у проверенного поставщика гарантирует, что изделие пройдёт проверку органов государственного пожарного надзора и не вызовет нареканий при сдаче объекта.
Вопрос-ответ
Можно ли установить встроенный шкаф в гипсокартонную перегородку?
Да, при условии что каркас перегородки усилен дополнительными профилями по периметру ниши, а толщина перегородки не меньше глубины корпуса (обычно 230 мм). Также необходимо обеспечить пожарную стойкость самой перегородки в соответствии с проектом.
Какой огнетушитель размещают внутри?
Чаще всего используют порошковые огнетушители ОП-4 или ОП-5. В помещениях с электрооборудованием под напряжением могут применяться углекислотные модели ОУ-3 или ОУ-5. Конкретный тип определяется расчётом по площади и категории помещения.
Нужно ли красить дверцу в красный цвет?
Согласно ГОСТ Р 51844-2009, дверца может быть красного или белого цвета, но обязательно должна иметь маркировку «ПК» и порядковый номер крана. Допускается отделка под интерьер при сохранении читаемой маркировки.
Как часто проводить перекатку рукава?
Перекатку рукава на новое ребро выполняют не реже одного раза в год. Это предотвращает слёживание ткани и обеспечивает быстрое развёртывание в случае пожара. Результаты фиксируются в журнале технического обслуживания.
Можно ли хранить в шкафу посторонние предметы?
Категорически запрещено. Шкаф предназначен исключительно для хранения средств пожаротушения. Размещение любых посторонних предметов является нарушением правил противопожарного режима и может привести к административному штрафу.
Какой срок службы у изделия?
Минимальный срок службы корпуса по ГОСТ — 10 лет. При правильной эксплуатации и своевременном обслуживании реальный срок службы превышает 15 лет. Внутренние комплектующие (рукав, огнетушители) меняют по мере выработки ресурса.
Что делать, если ниша уже сделана меньше стандартного размера?
Многие производители изготавливают шкафы по индивидуальным размерам. Достаточно предоставить точные габариты ниши, и корпус будет произведён под ваши требования. Срок изготовления нестандартных моделей обычно составляет от 7 до 14 рабочих дней.
