Пожарные стволы: как выбрать и купить для рукавной линии
Пожарный ствол — это устройство, предназначенное для формирования и направления струи воды или водного раствора огнетушащего вещества при тушении пожара. Он устанавливается на конце рукавной линии или входит в состав специального пожарного оборудования. В зависимости от конструкции ствол может обеспечивать компактную или распылённую струю, регулирование расхода и перекрытие подачи.
В этом разделе каталога представлены пожарные стволы для внутреннего противопожарного водопровода, пожарной техники, промышленных объектов и других систем пожаротушения. При выборе необходимо учитывать назначение, расход воды, рабочее давление, дальность струи и совместимость с рукавной линией.
Для чего нужен пожарный ствол и какие задачи он решает
Основная функция пожарного ствола — формирование струи огнетушащего вещества с характеристиками, необходимыми для тушения пожара.
В зависимости от конструкции ствол может выполнять следующие задачи:
- Формирование компактной струи. Позволяет направлять воду на определённое расстояние и воздействовать на конкретный участок очага пожара.
- Формирование распылённой струи. Используется для охлаждения поверхностей, воздействия на очаг пожара и решения других тактических задач.
- Регулирование расхода. В моделях с соответствующим механизмом позволяет изменять количество подаваемой воды.
- Перекрытие подачи. Стволы с запорным устройством позволяют прекращать подачу воды непосредственно у оператора.
- Создание водяной завесы. Отдельные модели способны формировать распылённую струю для снижения теплового воздействия при определённых условиях.
Не все пожарные стволы обладают перечисленными функциями. Например, простые ручные стволы могут формировать только компактную струю и не иметь механизма перекрытия.
Поэтому при выборе важно учитывать особенности защищаемого объекта, параметры водоснабжения и предполагаемые условия применения.
Основные виды пожарных стволов
Ручные пожарные стволы
Ручной пожарный ствол предназначен для подачи и направления огнетушащего вещества оператором. Он присоединяется к напорному пожарному рукаву с помощью совместимой соединительной головки.

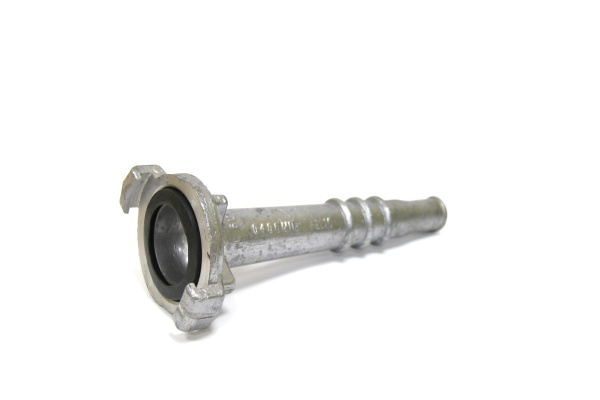

К распространённым моделям относятся РС-50 и РС-70. Такие стволы используются в рукавных линиях пожарной техники, а также в системах внутреннего противопожарного водопровода, если их характеристики соответствуют проекту.
Стволы типа РС обычно предназначены для формирования компактной струи воды. Их конструкция отличается простотой, однако возможность регулирования или перекрытия подачи зависит от конкретного исполнения.
Обозначения 50 и 70 характеризуют типоразмер изделия. При подборе необходимо проверять присоединительную головку, номинальный расход и другие технические характеристики.
Стволы с изменяемой формой струи
Комбинированные и распылительные пожарные стволы позволяют формировать струю с различными характеристиками.
В зависимости от модели могут предусматриваться:
- Компактная струя.
- Распылённая струя с определённым углом факела.
- Изменение формы струи.
- Регулирование расхода воды.
- Перекрытие подачи огнетушащего вещества.

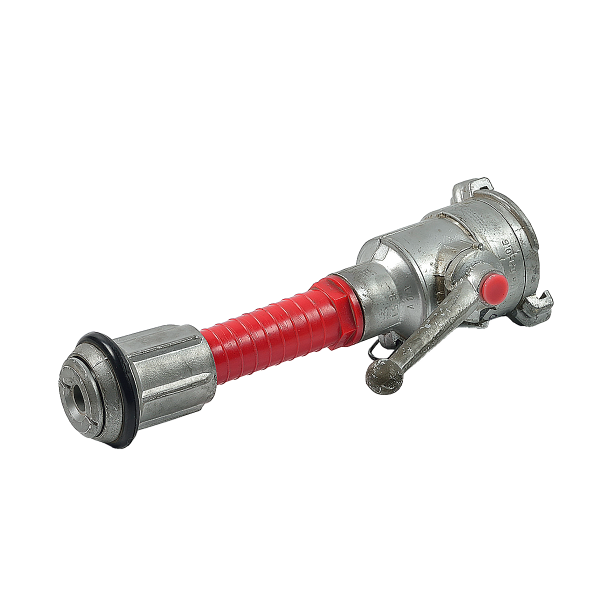

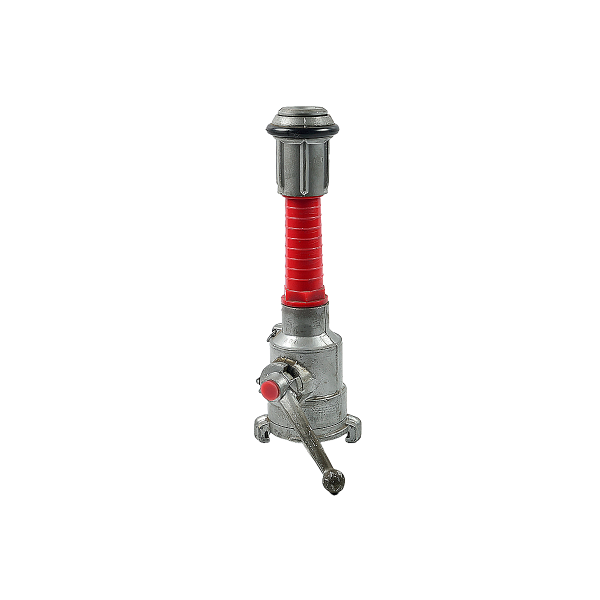

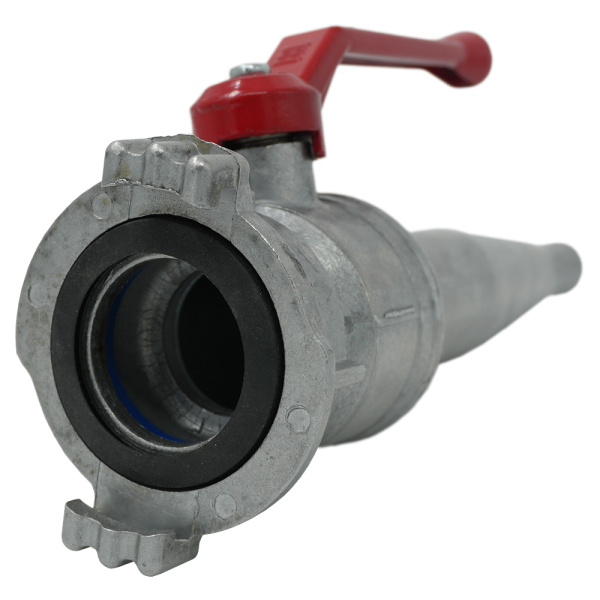

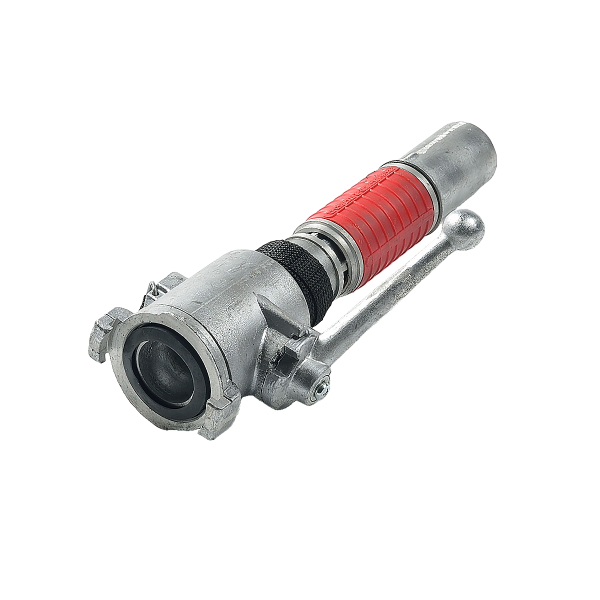

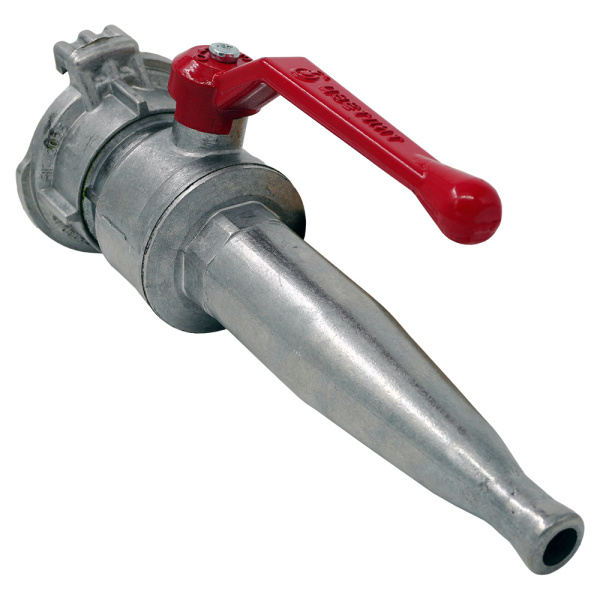

В ассортименте пожарного оборудования встречаются стволы с обозначениями РСК, РСП и другие исполнения. При этом функциональные возможности необходимо проверять по паспорту конкретной модели: похожие обозначения не гарантируют одинаковую конструкцию.
Стволы с изменяемой формой струи применяются там, где требуется возможность выбирать способ подачи воды в зависимости от условий тушения.
Лафетные пожарные стволы
Лафетные стволы предназначены для подачи значительных расходов огнетушащего вещества и формирования струй с большой дальностью действия.
В зависимости от конструкции они могут устанавливаться стационарно, на пожарной технике или на передвижных основаниях.
Такие стволы применяются на промышленных объектах, складах, технологических площадках и других территориях, где необходимо обеспечить подачу больших объёмов воды или огнетушащего раствора.
При выборе лафетного ствола учитывают:
- Номинальный расход.
- Рабочее давление.
- Дальность подачи струи.
- Углы поворота и изменения направления подачи.
- Способ установки и крепления.
- Совместимость с системой подачи огнетушащего вещества.
- Возможность дистанционного управления, если она предусмотрена конструкцией.
Необходимые характеристики лафетных стволов определяются проектными решениями и параметрами системы противопожарного водоснабжения.
Пенные пожарные стволы
Для получения и подачи воздушно-механической пены применяются специальные воздушно-пенные стволы и генераторы пены.
В зависимости от конструкции оборудование обеспечивает смешивание раствора пенообразователя с воздухом и формирование пены с определёнными характеристиками.
При выборе необходимо учитывать:
- Тип применяемого пенообразователя.
- Концентрацию рабочего раствора.
- Рабочее давление.
- Расход раствора.
- Кратность получаемой пены.
- Совместимость с пеносмесителем и другим оборудованием.
Обычный водяной ствол не является полноценной заменой специального оборудования для получения воздушно-механической пены. При этом возможность подачи отдельных водных растворов огнетушащих веществ определяется конструкцией конкретного ствола.
Таблица выбора: тип ствола и задача
| Тип ствола | Где применяется | На что обратить внимание |
|---|---|---|
| Ручной (РС-50, РС-70) | Рукавные линии, пожарная техника, внутренний противопожарный водопровод | Тип соединительной головки, расход, давление, характеристики струи |
| Комбинированный или распылительный | Объекты, где требуется изменение характеристик струи | Режимы подачи, наличие перекрывного устройства, расход, давление |
| Лафетный | Промышленные площадки, склады, открытые территории | Расход, дальность струи, рабочее давление, способ установки |
| Воздушно-пенный | Системы и рукавные линии для подачи воздушно-механической пены | Кратность пены, тип пенообразователя, расход раствора, давление |
На какие характеристики смотреть при покупке
Перед покупкой пожарного ствола рекомендуется сравнить основные технические параметры выбранных моделей.
- Присоединительный размер. Соединительная головка ствола должна быть совместима с головкой рукавной линии. Проверяйте типоразмер и конструкцию соединения.
- Расход воды. Определяет количество огнетушащего вещества, проходящего через ствол при установленных условиях работы.
- Рабочее давление. Должно соответствовать характеристикам системы водоснабжения и допустимым параметрам ствола.
- Дальность струи. Зависит от конструкции, расхода, давления и вида струи. Для компактной и распылённой струи характеристики могут существенно различаться.
- Материал корпуса. Влияет на массу, прочность, устойчивость к коррозии и условия эксплуатации.
- Масса и эргономика. Особенно важны для ручных стволов, которыми оператор управляет непосредственно.
- Наличие регулировки. Уточните возможность изменения формы струи, расхода и перекрытия подачи.
- Документация. Проверьте паспорт, технические характеристики и предусмотренные документы о соответствии.
Материал корпуса следует выбирать по техническим характеристикам изделия, а не только по его названию. Металлические и полимерные элементы могут применяться в разных конструкциях при условии соответствия установленным требованиям.
Точные значения расхода, рабочего давления, дальности струи и массы необходимо проверять в карточке товара и эксплуатационной документации изготовителя.
Обязательные и рекомендательные требования
При подборе пожарных стволов важно различать требования к самой продукции, условия её эксплуатации и требования к оснащению конкретного объекта.
Технические требования к изделиям
Для ручных пожарных стволов применяется ГОСТ 9923-2021 «Техника пожарная. Стволы пожарные ручные. Общие технические требования. Методы испытаний».
Стандарт устанавливает технические требования и методы испытаний соответствующего вида пожарного оборудования.
При приобретении необходимо проверять назначение ствола, маркировку, технические характеристики и документы о соответствии, предусмотренные применимыми техническими регламентами.
Требования к оснащению объекта
Тип и характеристики пожарных стволов, используемых в составе внутреннего противопожарного водопровода, должны соответствовать проектной документации и применимым требованиям пожарной безопасности.
При проектировании внутреннего противопожарного водопровода учитывают СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования» с действующими изменениями.
Выбор ствола должен обеспечивать требуемые проектом характеристики подачи воды. Установка ствола с другим расходом или гидравлическими характеристиками без соответствующей проверки может нарушить расчётные параметры системы.
Практические рекомендации
Для удобства эксплуатации можно рассматривать модели с регулированием формы струи, перекрывным устройством и эргономичной рукояткой, если такие функции соответствуют условиям применения.
Однако дополнительные возможности не должны становиться причиной отклонения от проектных требований к расходу, давлению и комплектации пожарного крана.
Совместимость: ствол, рукав и соединительная головка
Одна из распространённых ошибок при покупке — выбор ствола только по названию или внешнему виду без проверки соединения.
Например, обозначения РС-50 и РС-70 относятся к определённым типоразмерам пожарных стволов. Однако это не означает, что внутренний диаметр рукава должен численно совпадать с обозначением ствола.
При подборе необходимо проверить:
- Тип и размер соединительной головки на рукаве.
- Тип присоединения пожарного ствола.
- Рабочее давление рукавной линии.
- Номинальный расход ствола.
- Состояние уплотнительных элементов соединений.
- Соответствие комплектации проекту или технической документации.

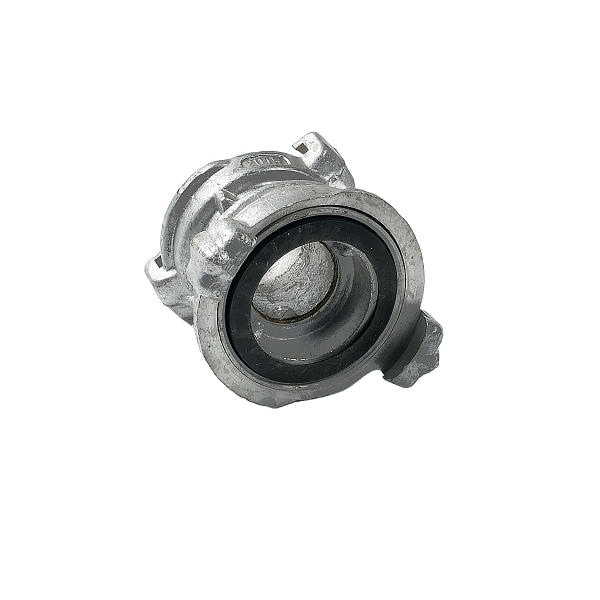

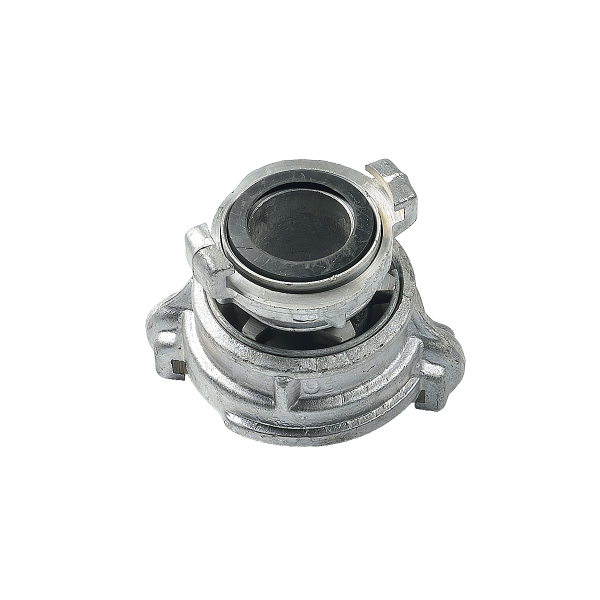

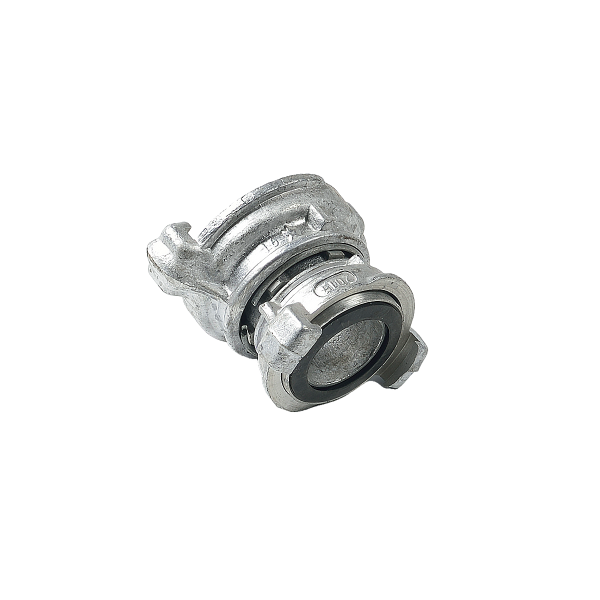

При необходимости соединения элементов разных типоразмеров могут использоваться переходные головки, если такое решение допускается условиями эксплуатации.
При этом дополнительные соединения необходимо учитывать при оценке гидравлических потерь и работоспособности рукавной линии.
Эксплуатация и обслуживание пожарных стволов
Для поддержания пожарных стволов в исправном состоянии необходимо соблюдать эксплуатационную документацию изготовителя и требования, установленные для соответствующего оборудования.
Основные рекомендации:
- После применения очищайте ствол от загрязнений и при необходимости промывайте его в соответствии с инструкцией изготовителя.
- После подачи пенного раствора выполняйте предусмотренные мероприятия по промывке и обслуживанию.
- Проверяйте исправность запорных и регулировочных механизмов, если они предусмотрены конструкцией.
- Осматривайте соединительные головки, резьбовые соединения и уплотнительные элементы.
- Не используйте стволы с трещинами, деформацией или другими повреждениями, влияющими на безопасность и работоспособность.
- Соблюдайте условия хранения, предусмотренные изготовителем.
- Проводите предусмотренные проверки и техническое обслуживание.
Стволы, входящие в состав пожарных кранов внутреннего противопожарного водопровода, должны находиться в предусмотренном проектом положении и быть готовыми к применению.
В соответствии с Правилами противопожарного режима пожарный рукав внутреннего пожарного крана должен быть присоединён к пожарному клапану и пожарному стволу и размещаться в пожарном шкафу.
Необходимо обеспечивать сохранность соединений и свободный доступ к оборудованию.
Как заказать пожарные стволы в Магазин 01
Для покупки выберите подходящую модель в каталоге и сравните её характеристики с параметрами существующей рукавной линии.
Если необходимо подобрать пожарные стволы для конкретного объекта, подготовьте следующие сведения:
- Назначение оборудования и место установки.
- Тип и диаметр пожарного рукава.
- Типоразмер соединительной головки.
- Рабочее давление.
- Необходимый расход воды.
- Требуемый вид струи.
- Количество изделий.
Менеджеры Магазин 01 помогут подобрать совместимые позиции из ассортимента и подготовить коммерческое предложение для организации.
При комплектации пожарных шкафов и систем внутреннего противопожарного водопровода окончательный выбор должен соответствовать проектной документации и требованиям пожарной безопасности.
Часто задаваемые вопросы
Чем отличается РС-50 от РС-70?
РС-50 и РС-70 относятся к разным типоразмерам ручных пожарных стволов. Они отличаются присоединительными размерами и техническими характеристиками, включая расход воды. Конкретные значения необходимо проверять по паспорту выбранной модели.
Как выбрать пожарный ствол для пожарного шкафа?
Необходимо учитывать проектные характеристики внутреннего противопожарного водопровода, тип пожарного крана, соединительную головку рукава, требуемый расход и давление. Ствол должен соответствовать комплектации, предусмотренной для конкретного пожарного крана.
Можно ли использовать ручной ствол вместо лафетного?
Ручной и лафетный стволы предназначены для разных условий эксплуатации и диапазонов расходов. Заменять предусмотренный проектом лафетный ствол ручным без технического обоснования нельзя. Возможность замены оборудования определяется характеристиками системы и требованиями проекта.
Какой материал корпуса пожарного ствола лучше?
Выбор зависит от конструкции, назначения и условий эксплуатации. Металлические сплавы и полимерные материалы могут иметь разные преимущества по массе, коррозионной стойкости и механической прочности. Сравнивать необходимо технические характеристики конкретных моделей.
Можно ли перекрывать воду непосредственно на пожарном стволе?
Да, если ствол оснащён соответствующим запорным устройством. Простые модели без такого механизма не позволяют перекрывать подачу непосредственно на стволе.
Нужны ли документы на пожарные стволы?
При покупке необходимо проверять эксплуатационную документацию и предусмотренные документы о соответствии. Конкретный перечень зависит от типа пожарного ствола и применимых требований технических регламентов.
Как проверить актуальные требования к пожарным стволам?
Для ручных пожарных стволов следует учитывать ГОСТ 9923-2021. При подборе оборудования для внутреннего противопожарного водопровода необходимо также руководствоваться применимыми положениями СП 10.13130.2020 с действующими изменениями, проектной документацией и паспортом конкретного изделия.
